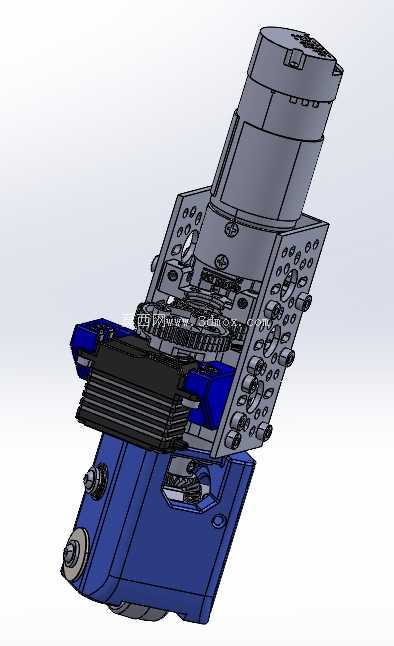

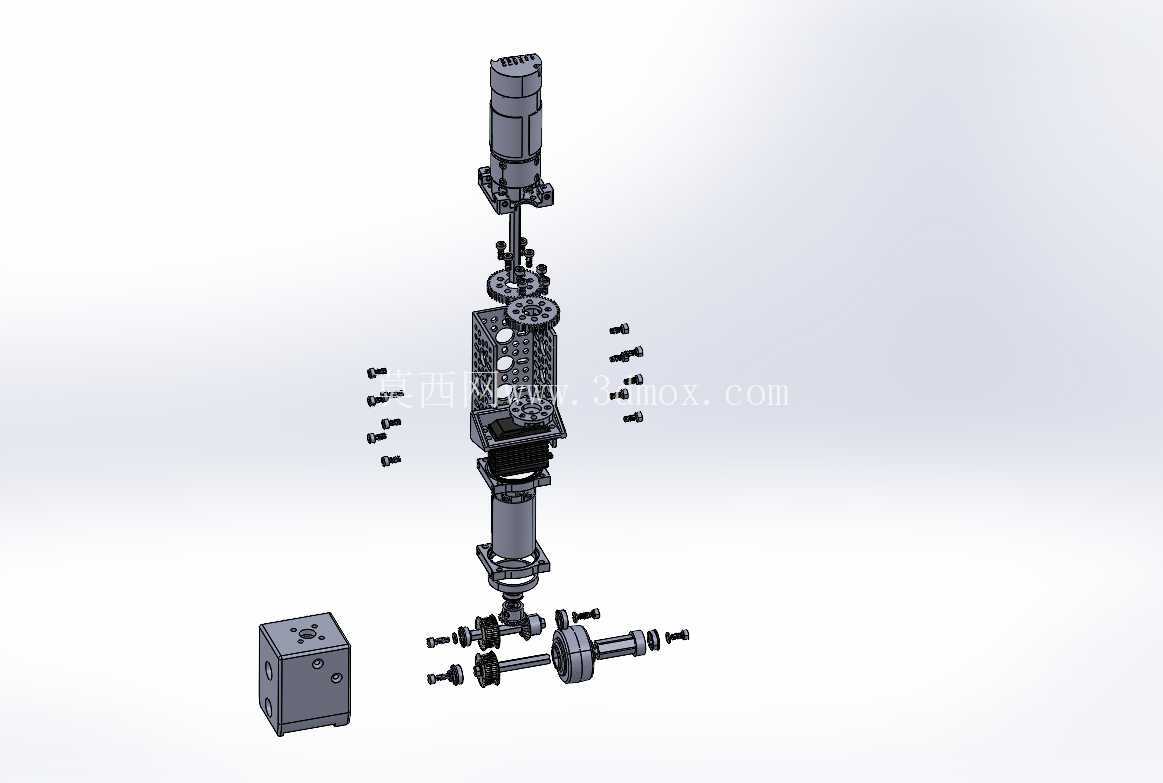

FTC赛事Swerve转向驱动印刷结构组件

这套转向驱动组件主要面向FTC青少年机器人竞赛场景，是Swerve轮组的核心3D打印承载结构，直接决定轮组全向移动的转向精度与传动稳定性，适配赛事规则内的1/2英寸六角孔轮系安装需求，可直接搭配市面采购的标准五金件完成整轮组装，无需额外定制非标准连接件。

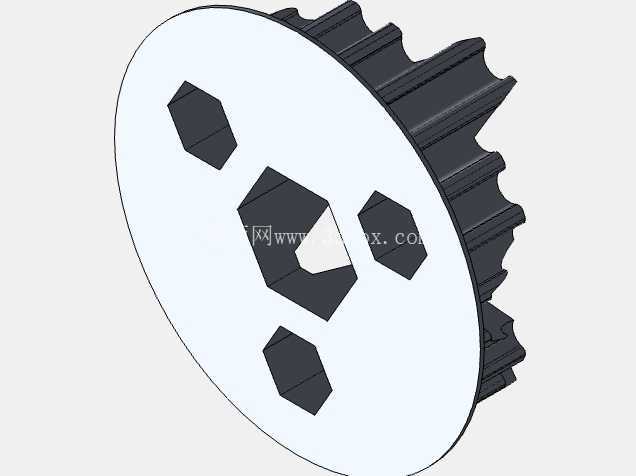

从实际安装边界来看，组件预留的3M滑轮安装位采用分体式两半结构设计，现场组装时仅需6mm长度的M2螺丝搭配锁紧螺母即可完成滑轮夹紧固定，无需额外设计滑轮压紧工装，安装时可先将同步带套入滑轮槽位再锁紧两半结构，避免同步带过度拉伸产生的预紧力偏差。打印制造环节推荐采用0.2mm层厚喷嘴参数，框架结构经过多材料打印验证，其中AMS兼容的TPU柔性材料打印的缓冲件抗冲击表现最优，可抵消轮组碰撞场地边框时产生的瞬时冲击力，避免硬连接结构出现应力断裂。

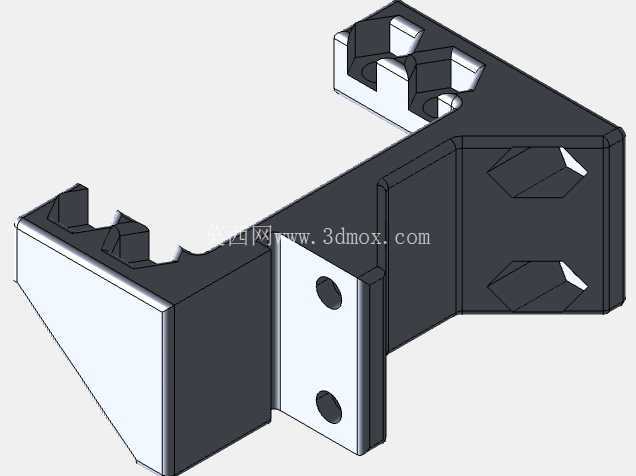

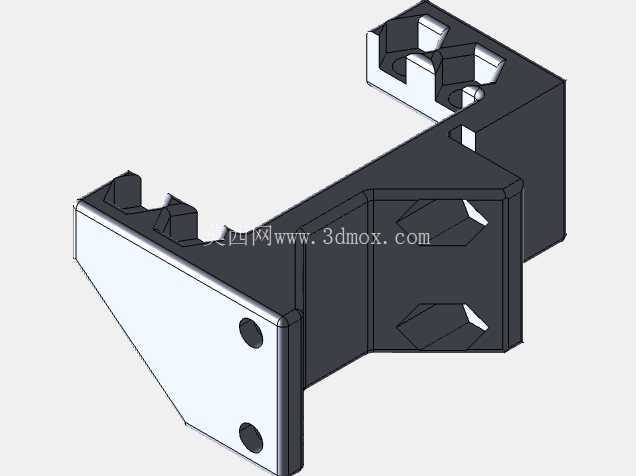

结构设计层面充分考虑了市面标准件的适配性，绝大多数结构连接件可直接从常用机械五金供应商渠道采购，无需单独开模制作。舵机安装位针对Axon Max、Mini舵机做了适配优化，专门预留了舵机第四根信号线的走线槽，该线路用于舵机绝对位置信号反馈，是Swerve轮组转向闭环控制的核心信号通道，安装时无需额外在结构件上开孔走线。舵机安装座设计了可改装的调整余量，可根据实际舵机安装公差调整啮合间隙，避免转向齿轮出现卡滞或背隙过大的问题。

轮系适配方面，安装位直接兼容vex渠道采购的Colson轮子，轮轴位置预留的轴承安装位匹配标准公制轴承尺寸，与常用的135-3m-09型号HTD同步带传动路径完全对齐，传动路径上的电机连接位、齿轮啮合位均预留了螺丝头避让空间，组装时采用低头螺钉或圆头螺钉即可，不会出现螺钉头与运动部件干涉的问题。伺服电机安装位采用镜像对称布局，左右两侧轮组的伺服电机出线方向相反，可避免多轮组布线时出现线路缠绕，同时走线槽位置预留了扎带固定孔，可将动力线与信号线沿框架边缘固定，避免运动过程中线路卷入传动齿轮。

传动结构的齿轮啮合间隙设计预留了0.1-0.2mm的调整余量，可通过安装座上的腰型孔调整电机位置，适配不同批次打印件的尺寸公差，避免因打印收缩率差异导致的齿轮过紧卡滞或过松跳齿。滑轮槽的尺寸精度控制在±0.1mm范围内，可保证同步带传动过程中不出现跑偏掉带问题，同步带预紧力可通过电机安装座的调整螺丝微调，无需额外增加张紧轮结构，减少整体组件的零件数量与装配复杂度。

组件的整体安装轮廓充分考虑了赛事机器人的底盘安装空间，底部安装孔位采用标准的孔距布局，可直接固定在常见的铝型材底盘上，无需额外制作转接板。结构上的减重孔在保证整体刚性的前提下尽可能去除冗余材料，降低轮组整体重量，提升机器人移动时的动态响应速度。所有棱角位置均做了打印圆角处理，避免组装时划伤操作人员，同时减少打印过程中的支撑材料用量，降低打印成本与后处理工作量。
