大尺寸防滑尼龙行走轮结构设计

这款尼龙行走轮的设计，最初是针对中小型移动作业平台、巡检机器人、轻型输送料车的行走需求做的定向开发，在做结构方案的时候，首先要平衡的就是轮体自重、抓地性能、安装适配性这几个核心矛盾点。很多同类型的小直径尼龙轮在不平整的车间环氧地坪、室外硬化路面上行走时，很容易因为接触面积不足出现打滑、越障能力差的问题，所以这次把轮体外径做到150毫米，就是为了提升轮体与地面的接触弧长，遇到小幅度的地面凸起、接缝的时候，不会出现卡滞，行走过程的平顺性也能得到保障。

轮体厚度设定为30毫米，这个尺寸是经过反复校核的：如果厚度做的太薄，轮体侧面的刚性不足，长时间承受偏载的时候容易出现形变，尤其是在设备转向、单侧受力的工况下，薄轮缘很容易出现磨损不均甚至开裂的问题；如果厚度做的太厚，又会无端增加轮体自重，还会提升连接轴的抗弯载荷要求，30毫米的厚度刚好能覆盖常规10-30kg负载级别的移动设备使用需求，轮体侧面的形变控制在尼龙材料的许用形变范围内，长期使用不会出现不可逆的塑性变形。

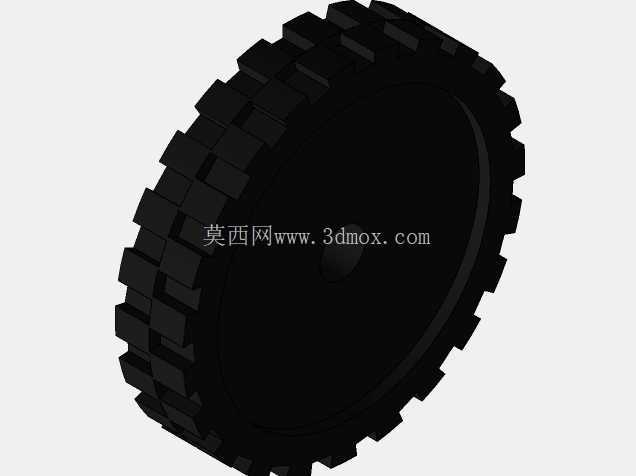

轮面的块状防滑齿设计，不是随意做的凸起造型，每一个齿块的高度、齿间的间距都经过了考量：齿块高度控制在5毫米以内，既能够在光滑地坪上通过齿边的咬合提升摩擦力，避免设备启停、加减速的时候出现打滑空转，又不会因为齿高过大导致行走时出现明显的颠簸感；齿块采用交错排布的方式，相比整圈的连续凸筋，这种块状结构在遇到地面的细小杂物、灰尘的时候，能够通过齿间的空隙把杂物排出去，不会因为杂物垫在轮面和地面之间导致摩擦力骤降，同时这种结构也能降低轮面的滚动阻力，减少驱动电机的功率损耗。

内孔直径设定为20毫米，这个尺寸是和常规的轻型驱动轴、从动轮安装轴做的适配，安装的时候不需要额外做轴径转换的衬套，直接可以和标准的6204系列轴承、配套的轴用挡圈配合，安装边界非常清晰：轴的配合公差选k7就可以满足过盈定位的需求，不需要额外做键槽的话，靠顶丝固定就能满足常规从动轮的传动需求，如果是作为驱动轮使用，只需要在内孔侧壁加工一个M4的顶丝孔，就可以实现和D型轴、圆轴的锁紧固定，适配性很强。

材料选用尼龙，核心是看中这种材料的自润滑特性和减震性能，相比金属轮，尼龙轮在行走的时候不会和硬质地面碰撞产生金属噪音，对于车间内的作业设备、需要低噪音运行的服务类机器人来说，这个特性非常实用；同时尼龙本身的耐磨性能足够，在干燥的硬化路面上长期使用，磨损量远低于普通橡胶轮，而且不会像橡胶轮那样容易被地面的金属切屑、尖锐杂物划裂，日常维护的成本很低。

在做三维建模的时候，轮体的轮毂部分做了等厚度的加强筋设计，轮毂和外圈轮面之间的连接筋均匀分布，既能够减少轮体的材料用量，降低整体重量，又能够保证轮体的径向刚性，在承受径向载荷的时候，载荷可以通过加强筋均匀传递到整个轮体，不会出现局部应力集中的问题。轮体的所有边角都做了R2的圆角过渡，避免安装的时候尖锐边角划伤操作人员，也能减少应力集中导致的轮体开裂风险。

从实际应用场景来看，这款轮既可以作为AGV小车的从动行走轮，也可以作为小型巡检机器人的驱动轮，还能适配轻型工具车、移动工作台的脚轮升级替换，安装的时候只需要保证两侧的安装支架间距比轮体厚度大2-3毫米，预留出轮体转动的间隙，同时保证轴的同轴度，就可以实现长时间的稳定运行，不需要额外做复杂的结构调整。
