中空旋转传动平台ZCT280结构设计

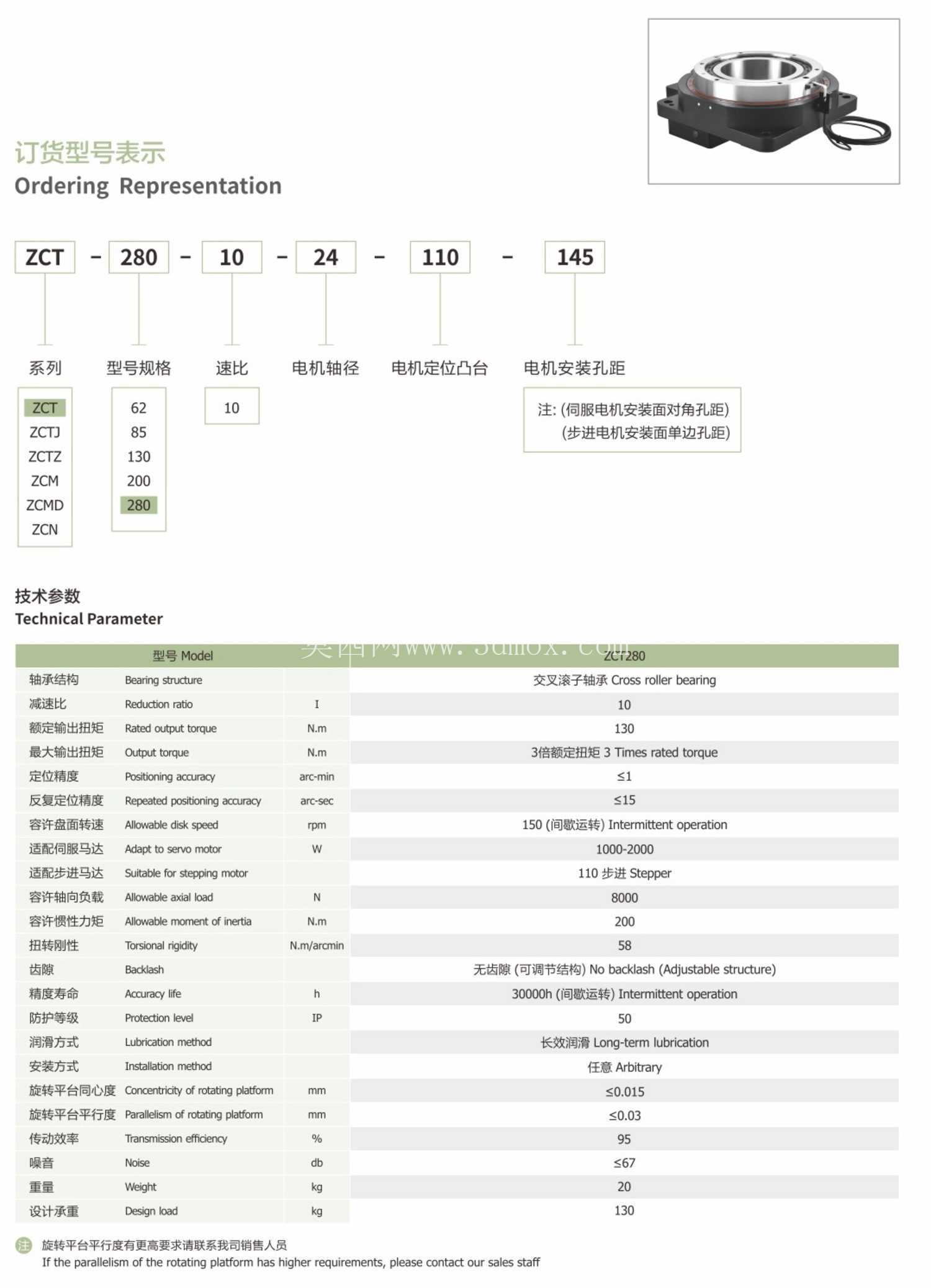

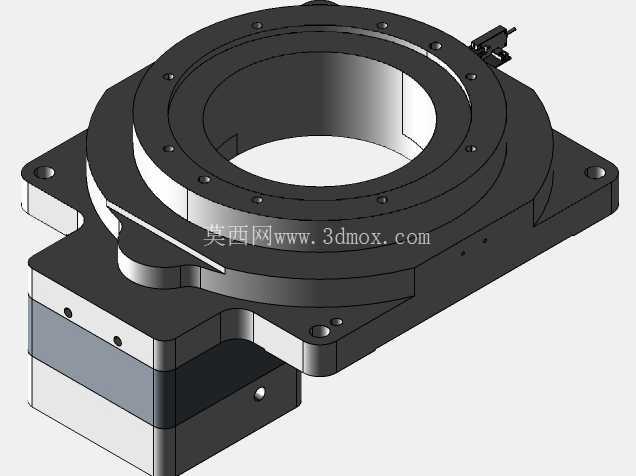

在自动化装配、视觉检测工位、多工位转盘切换这类需要频繁做回转分度的场景里，传统的凸轮分割器搭配电机的组合往往存在安装空间冗余、中空走线不便的问题，这款中空结构的旋转传动平台，正是针对这类痛点做的结构优化设计。从实际落地的工况来看，不少3C电子装配线的点胶、锁螺丝工位，需要在旋转台中心穿过气管、信号线或者视觉检测的镜头光路，普通侧装传动的回转台根本没法实现中心走线，要么就得额外抬高整个台体预留走线空间，不仅增加了设备整体高度，还会抬高工件的装夹基准面，给后续工位的对位带来额外的校准工作量。这款平台采用的中空腔体结构，中心通孔直径做到了足够的穿线空间，不管是走多芯的伺服编码线、气动软管，还是让检测光源从中心穿过打光，都不需要在台体外侧额外布置拖链走回转线路，避免了回转过程中线缆拉扯、弯折疲劳的问题，也让整个工位的布局更加紧凑。

从传动结构的设计思路来看，这款平台没有采用传统的齿轮侧隙传动，而是直接将传动负载面集成在中空回转基座上，伺服电机可以直接同轴安装在平台的输入端，不需要额外加装同步轮、联轴器做动力转接，从根源上减少了动力传递环节的背隙累积。很多工程师在选型回转平台的时候容易忽略安装面的平面度要求，这款平台的回转安装台面做了精加工处理，平面度控制在工业级装配的公差范围内，不管是直接装夹工装夹具，还是固定多工位的载具，都不需要额外再做台面的二次铣削加工，能直接适配常规的自动化装配基准。不少现场调试的反馈里提到，普通回转台在带偏载的时候容易出现回转卡顿、定位精度漂移的问题，这款平台的内部支撑采用了交叉滚子的承载结构，能同时承受轴向的压装负载、径向的偏载力矩，以及回转过程中的倾覆力矩，哪怕是在台面上偏心安装比较重的工件夹具，回转过程也能保持平稳，不会出现负载端抖动的情况。

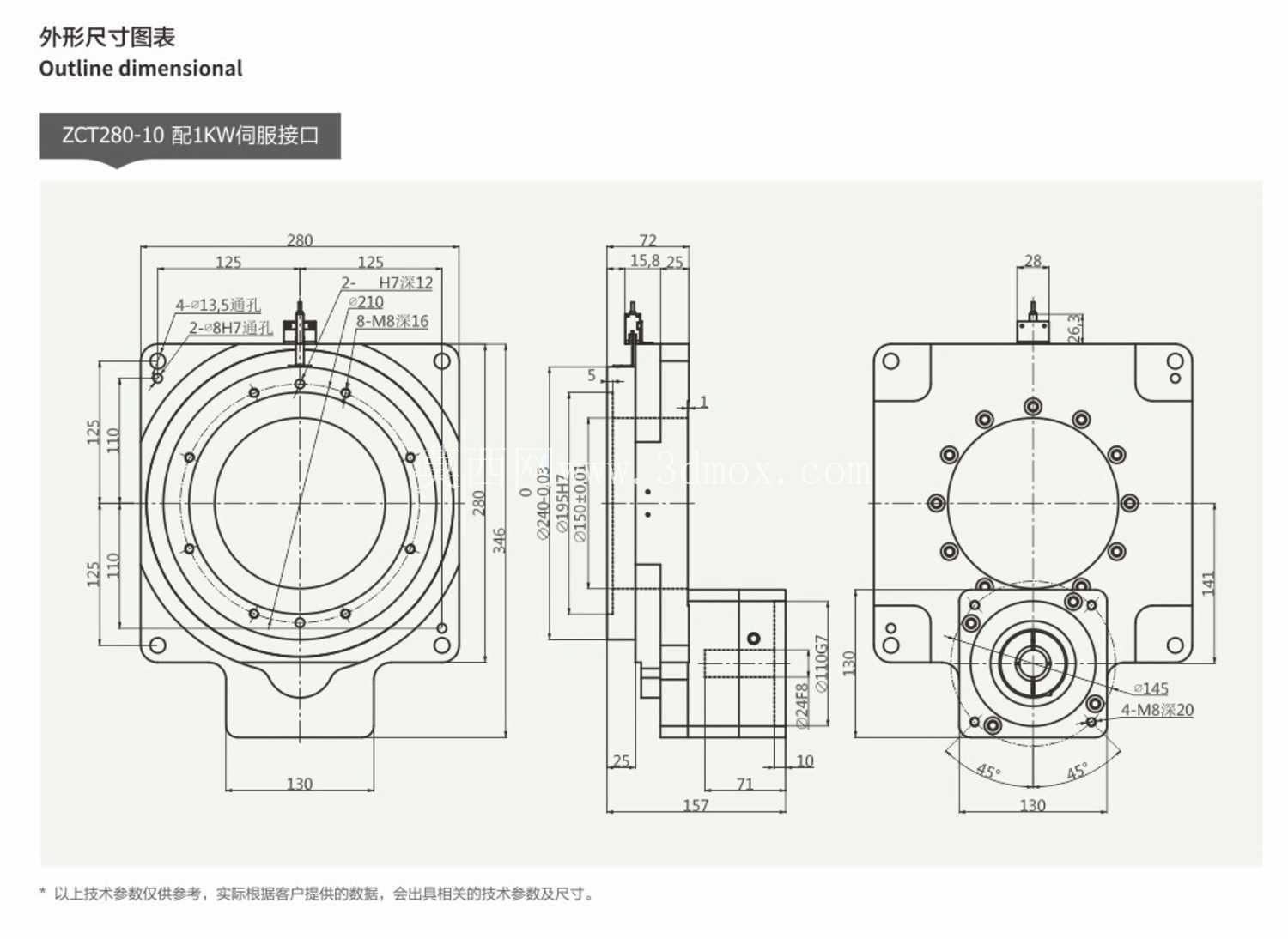

从安装边界的尺寸来看，这款平台的外径尺寸控制得比较紧凑，不会占用过多的安装板空间，安装孔位采用了标准化的圆周分布设计，不管是直接锁在铝型材搭建的设备机架上，还是固定在钢板加工的安装基准面上，都不需要额外做转接板来适配孔位。输入端的电机安装法兰做了通用化的适配设计，可以直接匹配市面上主流的伺服电机、步进电机的安装尺寸，不需要单独定制电机转接法兰，能减少设计阶段的零件出图工作量，也能缩短现场装配的周期。在定位精度的设计上，这款平台通过结构优化把传动背隙控制在了很小的范围内，能满足大部分自动化工位的重复定位要求，不管是做固定角度的多工位分度，还是配合视觉系统做任意角度的对位补偿，都能保证每次回转到位的位置一致性，不会出现累计的位置偏差。

很多做非标设备设计的工程师在做回转工位方案的时候，经常会遇到电机安装方向和台体干涉的问题，这款平台的传动结构设计允许电机从多个方向安装，不管是设备底部空间充足需要下装电机，还是侧面空间充裕需要侧装电机，都能通过简单的转接件实现安装方向的调整，不需要重新选型其他规格的平台，能提升方案设计的灵活性。在实际的产线应用里，这类中空旋转平台还经常被用在锂电池的卷绕工位、包装设备的旋盖工位，以及3C产品的屏幕贴合旋转工位，这些场景都需要在回转的同时穿过管线或者加工头，中空的结构刚好能匹配这类需求，相比传统的分割器，它还能实现任意角度的回转定位，不需要受分割器固定分度数的限制，能适配更多变的生产工艺要求。从结构维护的角度来看，这款平台的内部润滑结构做了密封处理，日常使用不需要频繁拆开加注润滑脂，密封结构也能阻挡车间里的粉尘、切削液进入传动腔体，延长设备的维护周期，减少产线的停机维护时间。不少用户在实际使用的时候会搭配谐波减速器做更高精度的传动组合，这款平台的输入端接口也能直接适配标准的谐波减速器输出端，不需要额外做结构修改，能满足更高精度要求的工位使用需求。
