桌面级多自由度串联教学实验机械臂结构

　　这款桌面级机械臂的结构设计，最初是面向高校工程实训、小型自动化工位的轻载作业场景开发，区别于工业产线的重载机械臂，它的整体尺寸控制在可放置于标准实验台的范围，底座安装孔位适配常见的铝型材实验台架，安装边界预留了足够的走线空间，不会和台面上的其他传感器、工装夹具产生干涉。从功能实现逻辑来看，它采用串联关节布局，底座回转关节承担水平方向的角度调整，中部升降结构配合大臂、小臂的连杆传动，可实现三维空间内的点位移动，末端执行器预留了标准的装夹接口，可根据作业需求更换夹爪、吸盘、画笔等不同执行件，能够完成轻量物料分拣、轨迹绘制、简单装配等基础作业任务，足够覆盖教学场景下的机械原理演示、运动学仿真验证、控制逻辑调试等需求。

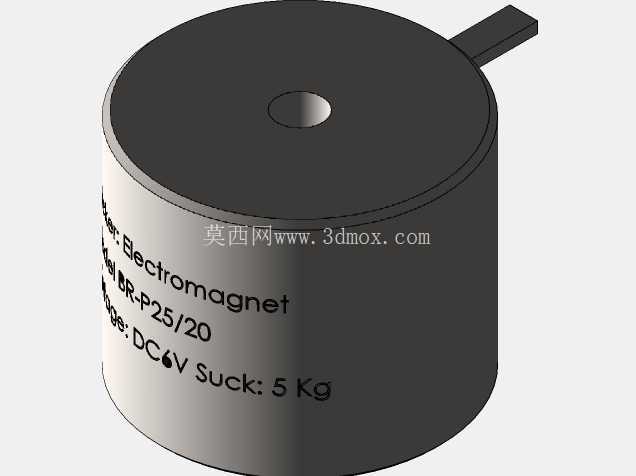

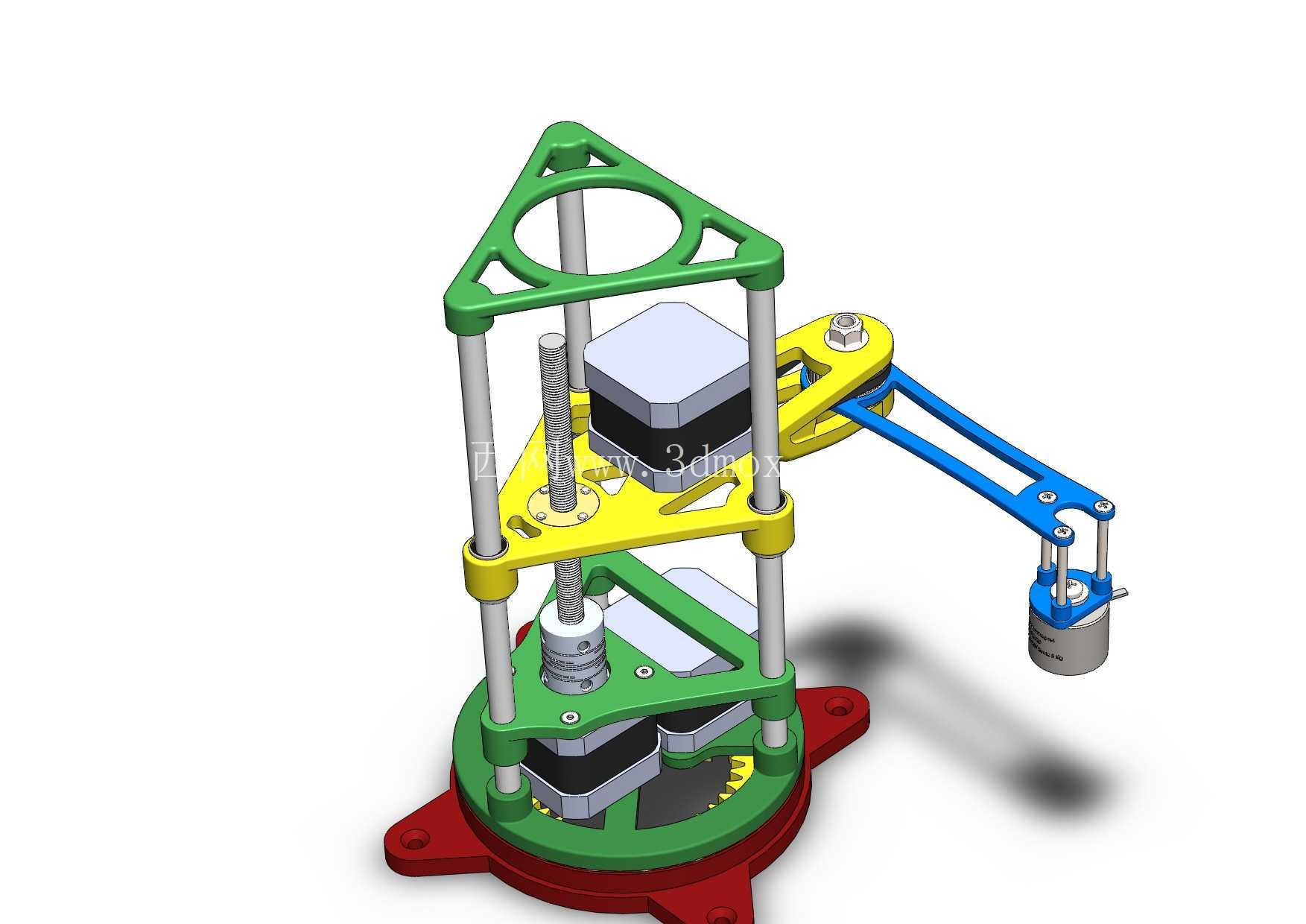

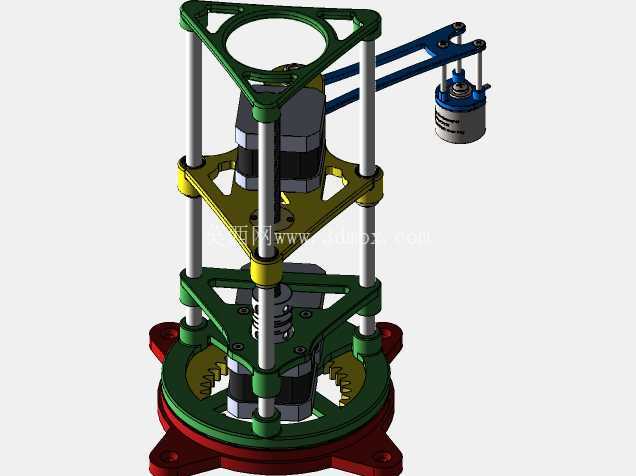

　　设计过程中优先考虑了结构的易拆装性，所有连杆、支撑柱都采用模块化拆分设计，关节处的轴承位、传动件安装位都做了公差适配，既保证装配后的运动间隙控制在合理范围，避免运动过程中出现过大的回程误差，也能让使用者快速拆解观察内部的传动结构，理解丝杠传动、连杆联动的实际运作逻辑。支撑结构采用三根光轴作为垂直方向的导向支撑，搭配三角形的顶部安装架，在轻量化的前提下保证了整体结构的刚性，避免大臂伸展到最远行程时出现结构晃动，影响末端定位精度。

　　关节处的传动件布局做了重心优化，将驱动部件尽量靠近底座位置布置，降低运动过程中的转动惯量，让小扭矩的驱动单元也能带动臂体完成平稳动作，同时也减少了臂体运动时的导线拉扯问题，所有走线都可沿着支撑光轴、连杆内侧的走线槽布置，不会外露干扰臂体运动。底座的安装法兰采用四个对称布置的固定孔，既可以通过螺栓锁紧在实验台面上，也可以搭配快速夹钳实现临时固定，适配不同的使用场景。大臂和小臂的连杆长度经过运动学计算，在有限的臂展范围内最大化工作覆盖区域，同时避开了机构死点位置，保证运动过程中不会出现关节卡滞的问题。末端执行器的连接位做了定位台阶设计，更换执行件时不需要反复调整同轴度，能快速完成换装，减少调试准备时间。

　　整体结构没有采用复杂的异形加工件，大部分零部件都可通过常规的机加工、3D打印方式制作，降低了制作成本，也方便使用者根据自身需求对局部结构进行修改优化，比如调整连杆长度、更换不同行程的传动部件，来适配特定的作业范围需求。在实际教学应用中，这套结构可以直接配合开源控制板使用，学生可基于现有结构完成正逆运动学解算、轨迹规划、PID参数调试等实验内容，不需要从零开始搭建机械结构，能够大幅缩短实验准备周期；在小型自动化工位场景中，它可以完成轻量元器件的上下料、分拣作业，搭配视觉传感器还能实现简单的识别抓取功能，满足小批量、柔性化的轻载作业需求。结构设计时对每个关节的运动范围都做了机械限位，避免控制程序出错时臂体过度转动造成结构损坏，同时限位位置也预留了传感器安装位，可加装光电限位开关实现电气层面的软限位，进一步提升运行安全性。支撑光轴和直线轴承的配合间隙经过反复调整，既保证垂直升降运动的顺畅度，也不会因为间隙过大导致末端出现偏摆，影响作业精度。顶部的三角形支架除了承担顶部支撑作用，还预留了辅助安装孔位，可加装视觉相机、辅助照明等配件，拓展设备的使用功能。
