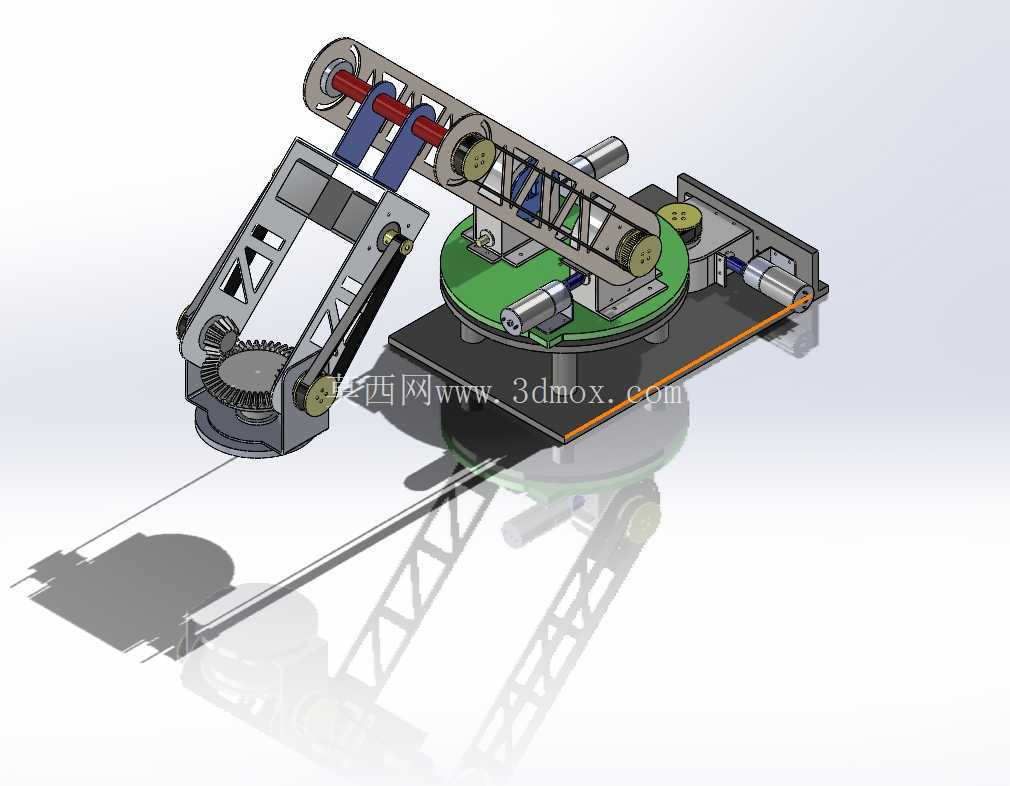

五自由度蜗轮蜗杆传动机械臂结构设计

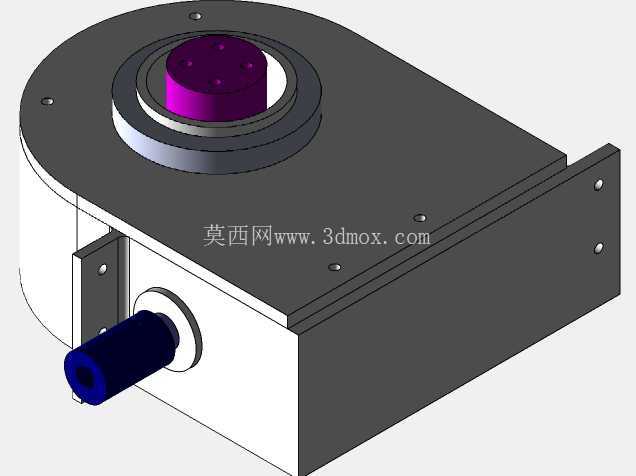

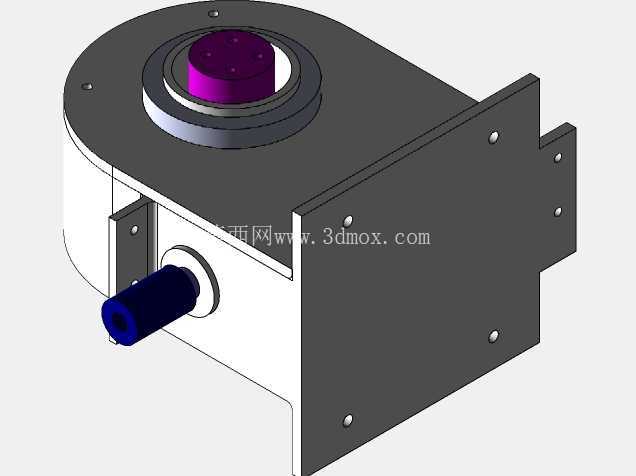

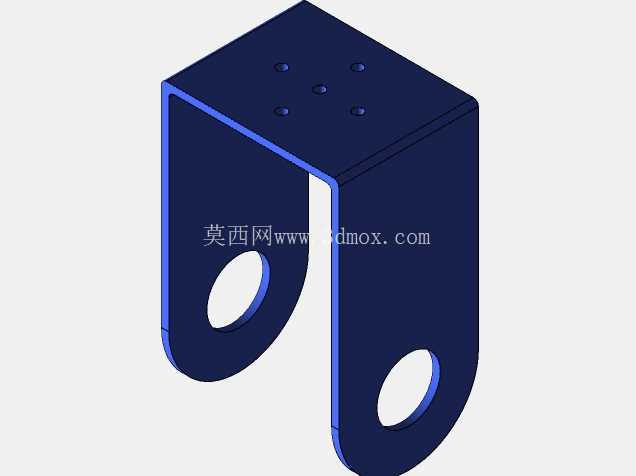

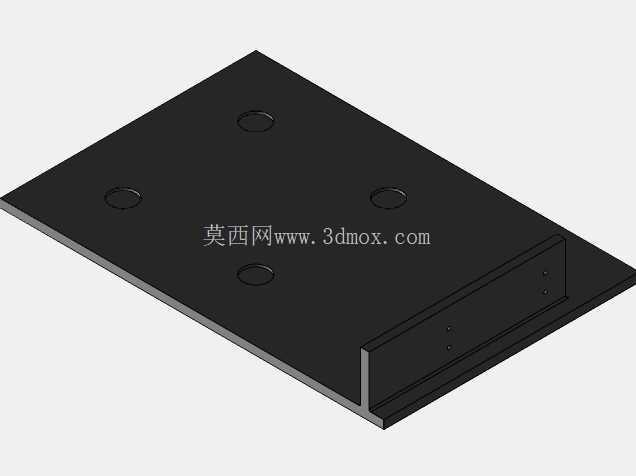

　　这款五自由度机械臂的结构设计，核心围绕中小负载工况下的点位搬运、工位上下料、教学实训演示场景展开，在小型装配线、实验室教学平台、轻工产品分拣工位都能适配。从传动链路来看，底座回转关节采用蜗轮蜗杆副搭配同步带传动，可实现360度范围内的回转动作，蜗轮蜗杆自带的反向自锁特性，能在断电状态下保持臂体姿态，不会出现臂体下坠、回转偏移的问题，省去了额外的抱闸机构设计，也降低了关节驱动的静态保持扭矩要求。大臂俯仰关节同样采用蜗轮蜗杆减速结构，搭配侧置的连杆辅助支撑，在臂体伸展到最大作业半径时，连杆可分担部分弯矩，减少蜗轮副的径向受力，延长传动件的使用寿命。

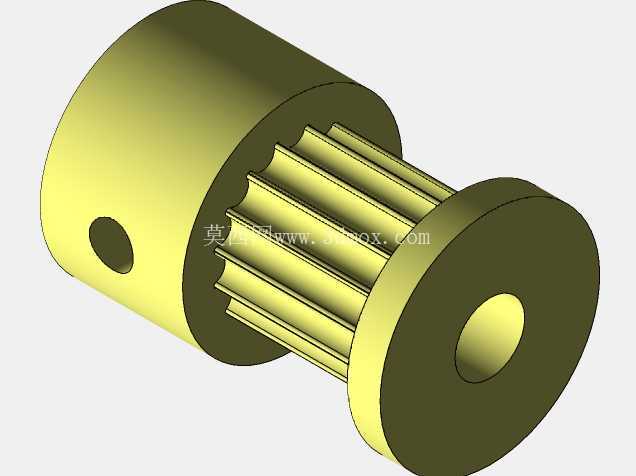

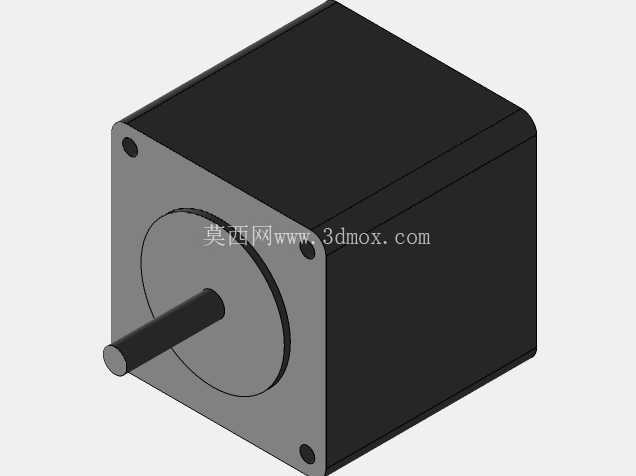

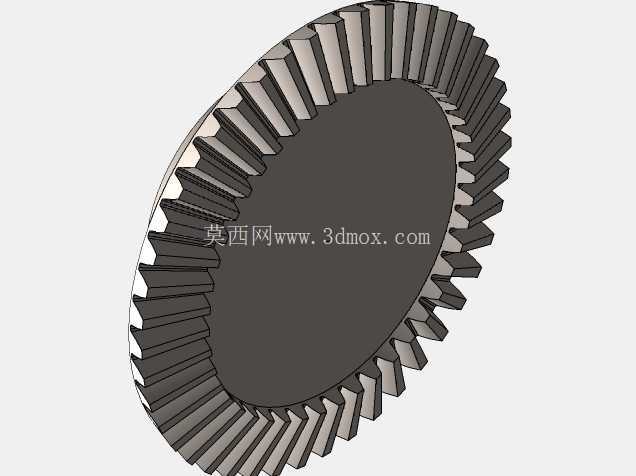

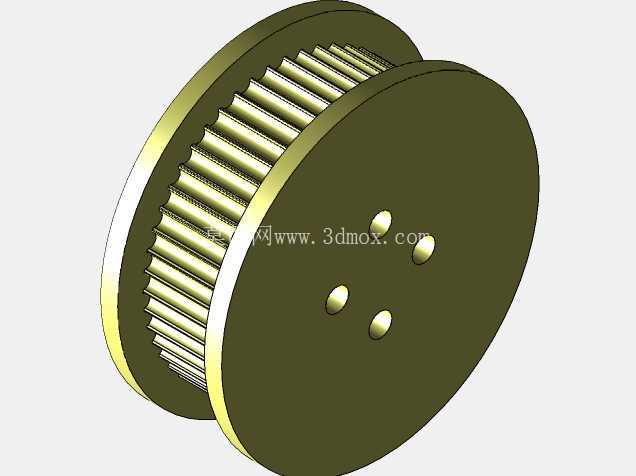

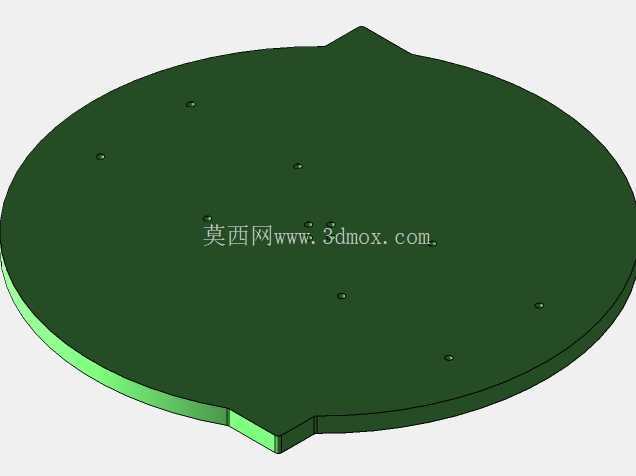

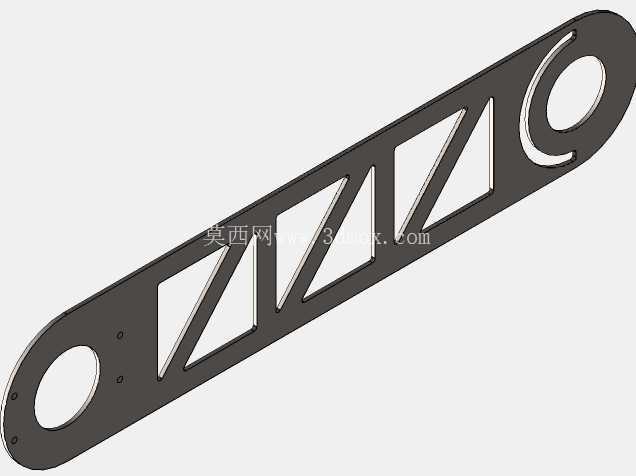

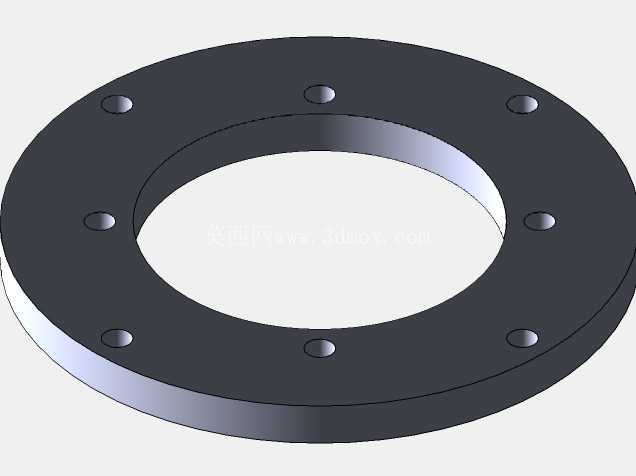

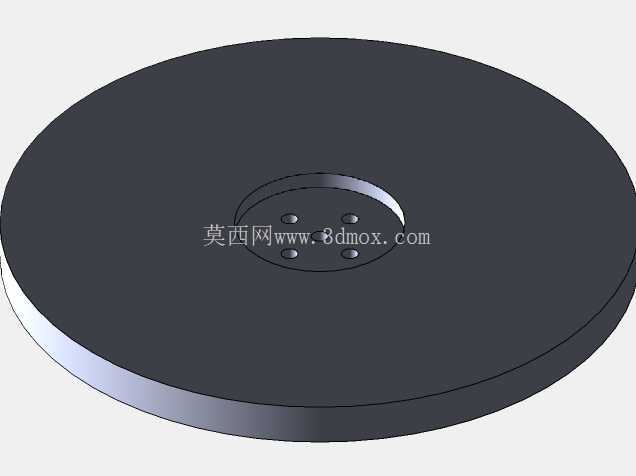

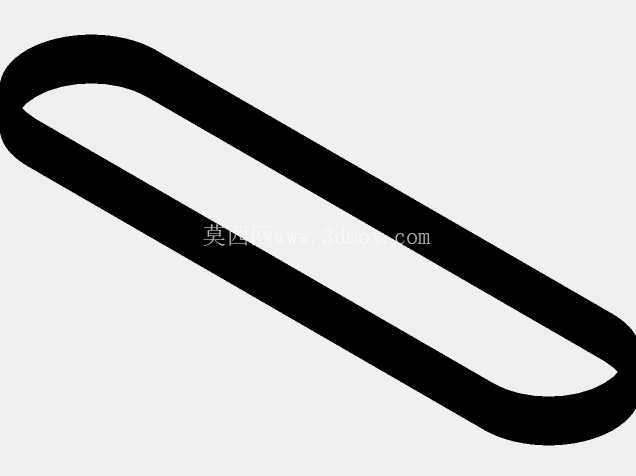

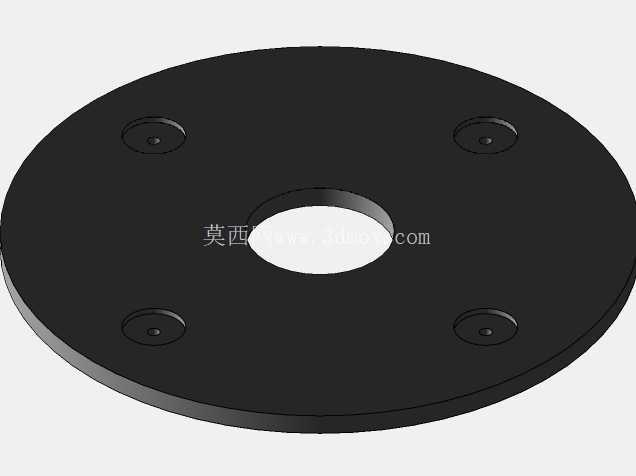

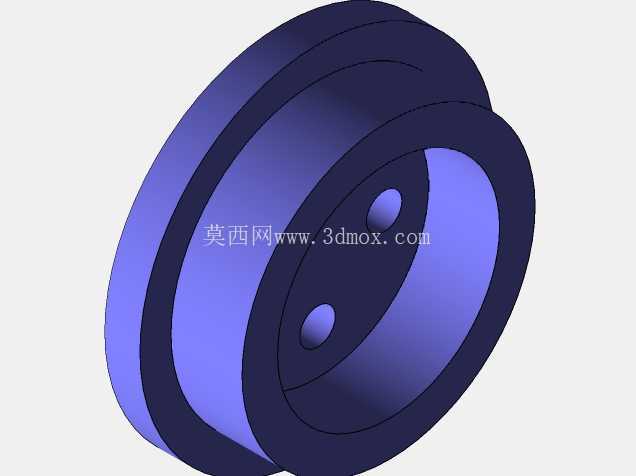

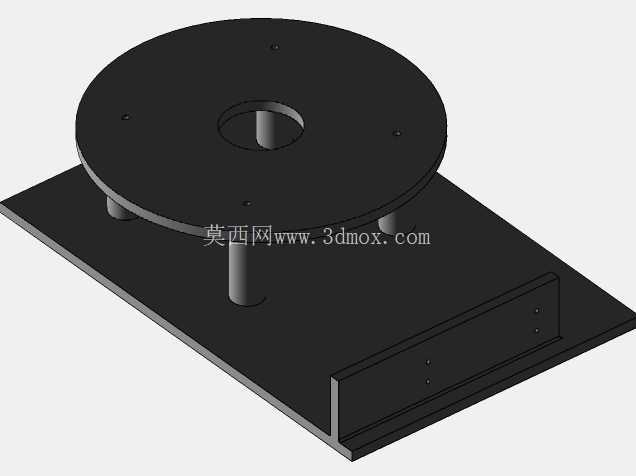

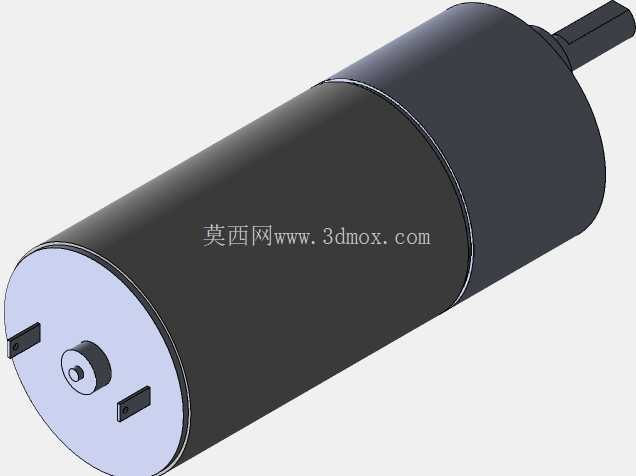

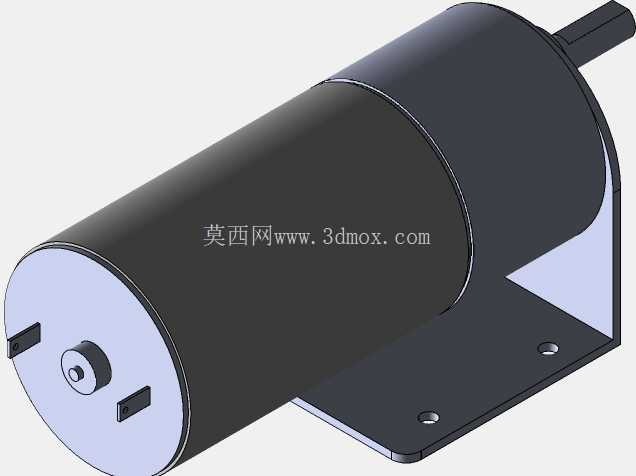

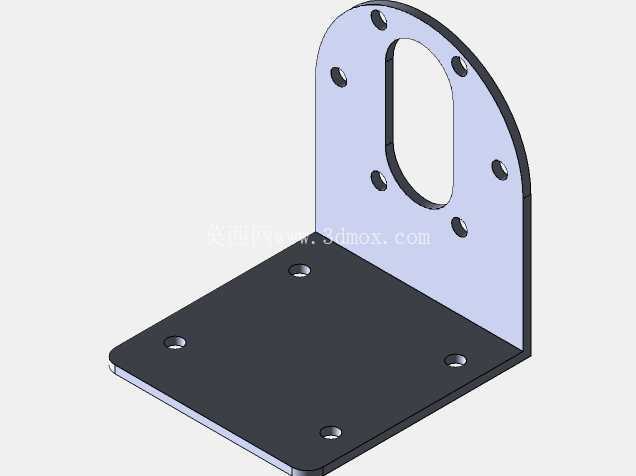

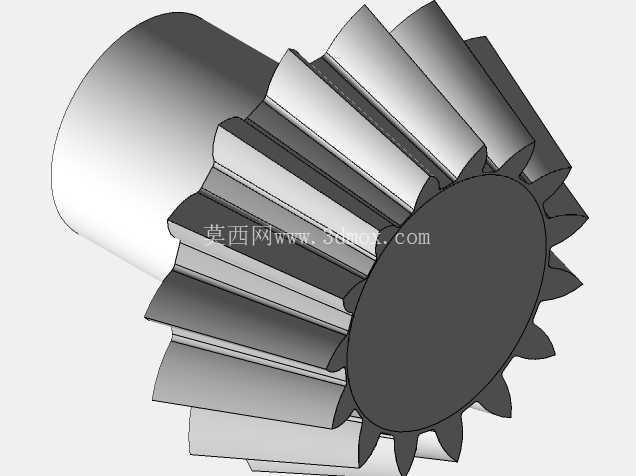

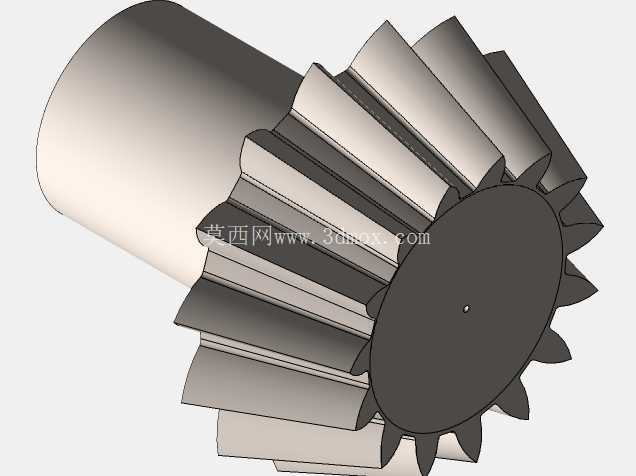

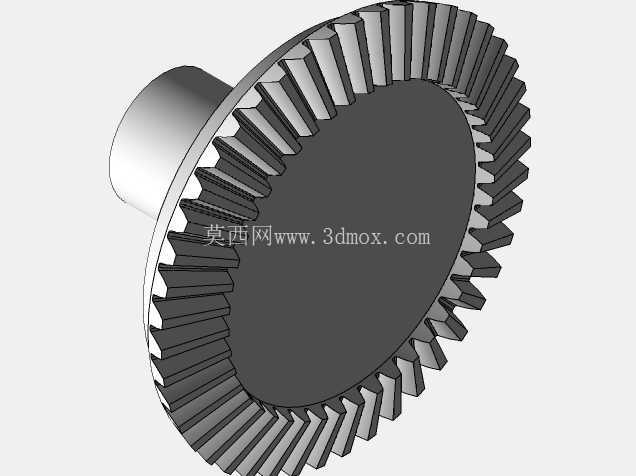

　　小臂的伸缩与俯仰复合动作，通过平行四边形连杆机构配合皮带轮传动实现，传动比匹配经过反复校核，保证小臂动作过程中末端的运动轨迹线性可控，不会出现运动死点。末端腕部采用半差速结构设计，可实现两个方向的旋转自由度，区别于传统串联腕部的堆叠结构，半差速腕部的驱动电机可后置布置在小臂根部，有效降低末端的运动惯量，提升腕部动作的响应速度，在末端搭载小型夹爪、吸盘等执行器时，动态动作的稳定性更优。从安装边界来看，底座采用圆形法兰安装面，安装孔位沿圆周均布，适配常见的铝型材工作台、钢制机架的安装孔距，安装时不需要额外做转接板，固定后底座的整体高度控制在较低范围，不会占用过多的垂直安装空间。

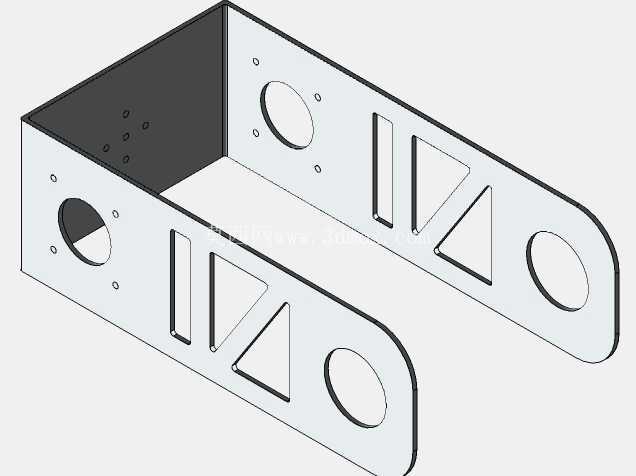

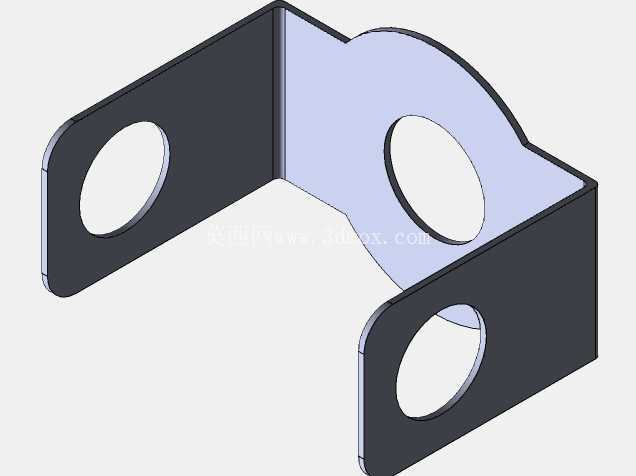

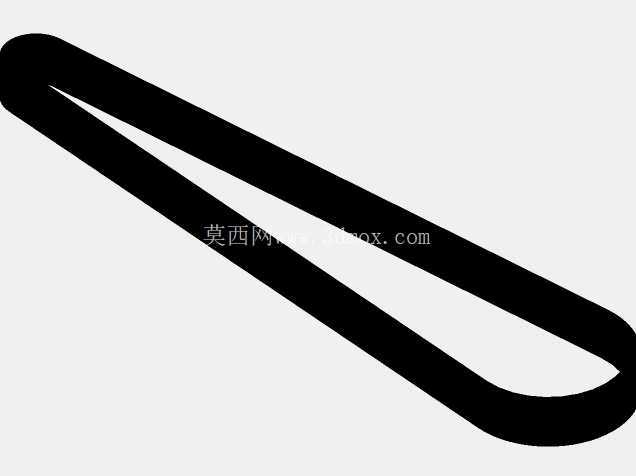

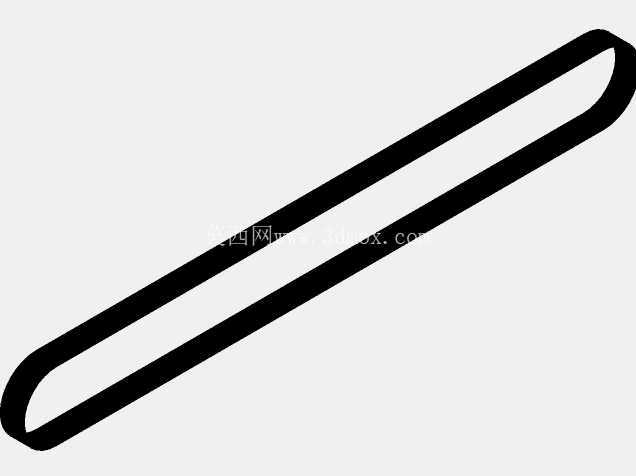

　　臂体完全收拢时的水平投影尺寸较小，可在狭小的工位空间内完成部署，完全伸展后的作业半径可覆盖常规小型工位的上下料范围，不需要额外调整工位布局。设计过程中充分考虑了加工装配的工艺性，大部分结构件采用板材铣削加工，没有复杂的曲面异形结构，普通三轴加工中心即可完成全部零件加工，装配环节的调整环节少，蜗轮副的啮合间隙可通过侧置的调整螺钉进行微调，皮带传动的张紧度也可通过腰型安装孔快速调整，后期维护不需要拆解整个臂体。各关节的走线槽沿臂体内部布置，外部没有裸露的管线，避免臂体运动过程中管线与周边设备发生剐蹭，也能减少车间粉尘、切削液对线缆的侵蚀。

　　在负载适配方面，额定负载下各关节的传动效率保持在合理区间，连续运行时的传动件温升可控，不会出现过热导致的精度衰减，适合长时间连续运行的工位使用。在教学场景下，这款机械臂的所有传动结构都外露可视，可直观展示蜗轮蜗杆传动、皮带传动、差速腕部的工作原理，方便学员理解多自由度机械臂的运动学逻辑，也可作为二次开发的基础平台，加装传感器、视觉模块后可拓展更多实训功能。在轻工生产场景中，可搭配对应的末端执行器完成小零件的分拣、装配、搬运动作，相比多轴工业机器人成本更低，部署更灵活，适合小批量、多品种的柔性生产工位使用。
