单缸活塞式内燃机核心结构三维建模

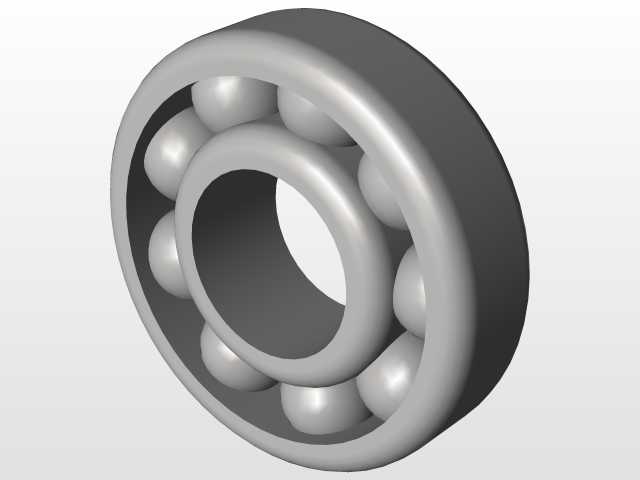

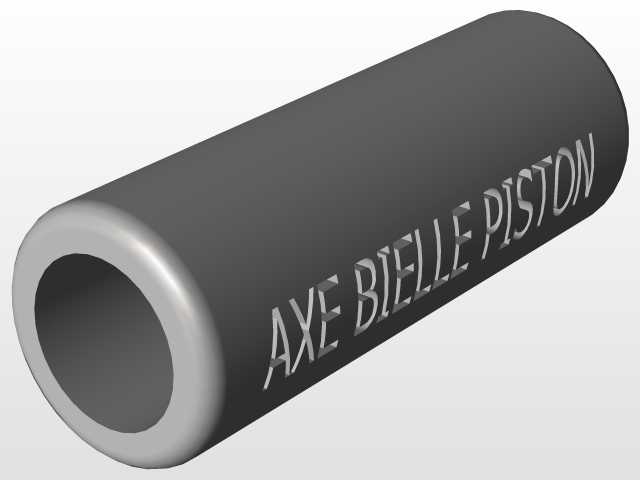

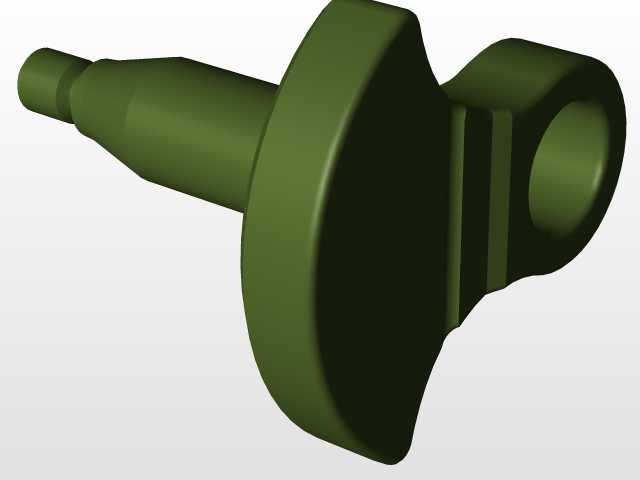

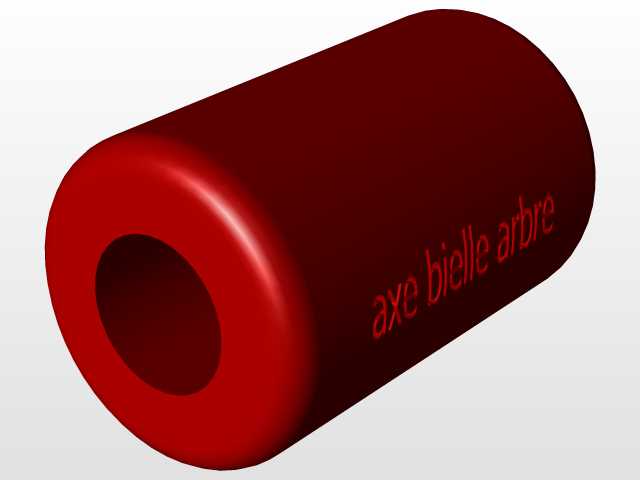

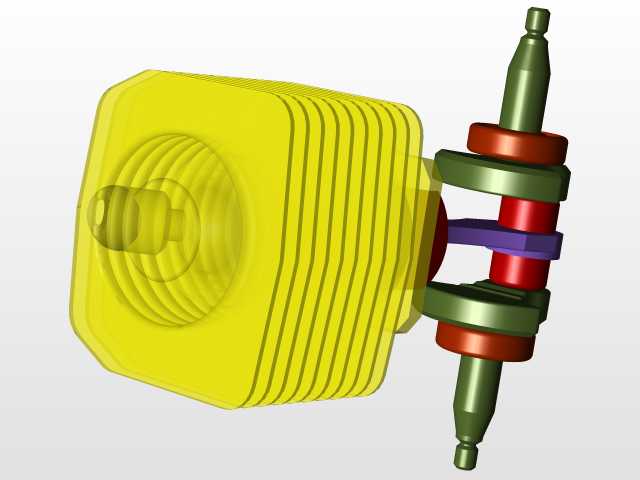

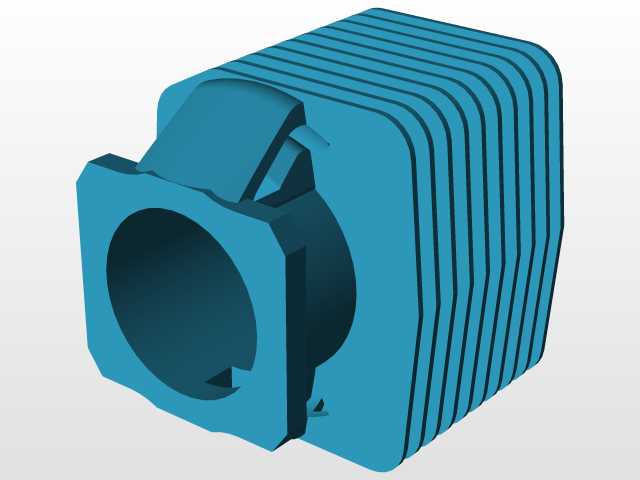

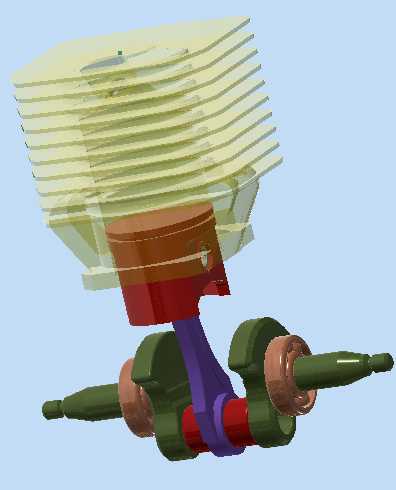

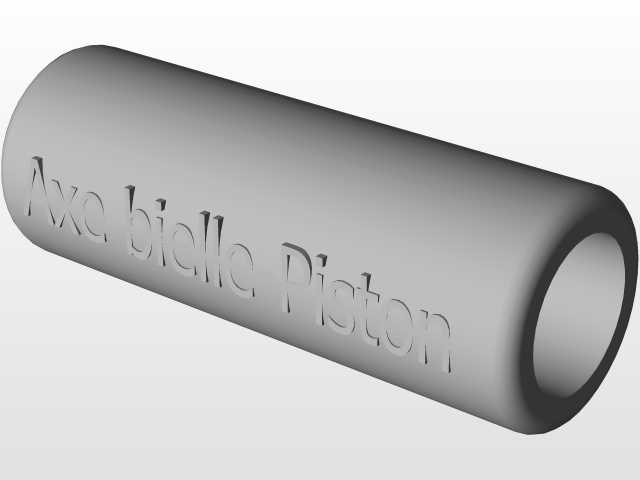

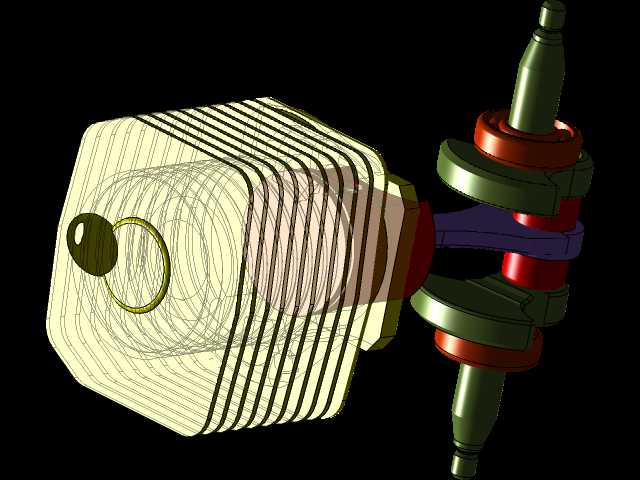

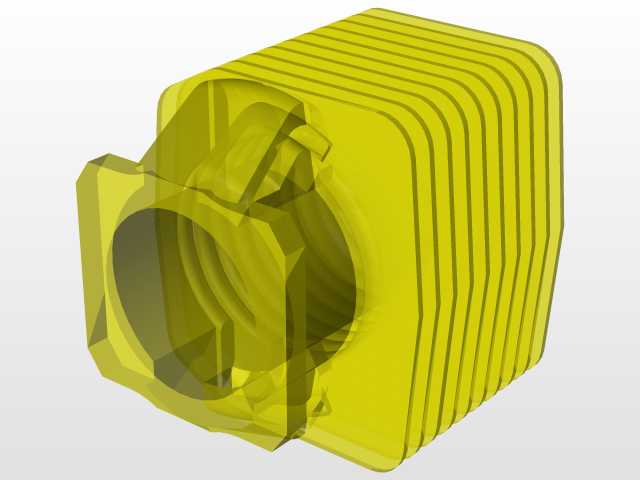

这款活塞式动力核心结构，广泛适配小型通用动力场景，覆盖园林机械、小型发电机组、迷你摩托、航模动力等多个民用与小型工业领域，是将燃料化学能转化为旋转机械能的核心执行单元。整套结构围绕往复运动转旋转运动的核心逻辑设计，上部带密集环形散热鳍片的气缸组件承担燃烧腔密闭与热量导出功能，鳍片采用等间距环形排布，在自然风冷场景下可最大化与空气的接触面积，避免持续做功过程中缸体温度超限引发的性能衰减与密封失效。气缸内部的活塞组件通过活塞环实现燃烧腔的气密隔离，活塞销将活塞与下方的连杆形成铰接连接，可将活塞承受的燃烧爆发压力顺畅传递至曲轴结构，连杆的杆身采用变截面过渡设计，在保证结构强度的前提下尽可能降低往复运动的惯量，减少高转速工况下的振动冲击。下部的曲轴采用双平衡块偏心结构设计，两端的轴颈预留了轴承安装位，可直接适配对应规格的滚动轴承实现缸体与曲轴的转动支撑，曲轴输出端做了阶梯轴设计，可直接连接飞轮、传动齿轮或动力输出轴，将旋转动力向外传递。整套结构的安装边界围绕气缸外侧的安装凸台、曲轴两端的轴承座安装面做定位基准，各运动副之间预留了合理的配合间隙，既保证运动过程无卡滞，也兼顾了润滑油膜的留存空间。设计过程中充分考虑了小型动力设备的轻量化需求，缸体鳍片、连杆、平衡块都做了针对性的减重优化，在满足额定工况强度要求的前提下降低整体自重，同时各部件的拆分逻辑完全匹配实际加工与装配流程，可直接用于原理教学演示、小型动力设备的前期方案验证，也可作为同类型动力产品改型设计的结构参考，帮助设计者快速梳理动力核心的运动逻辑与装配关系，规避运动干涉、配合间隙不合理等常见设计问题。
