甲虫级3磅格斗竞技机器人结构设计

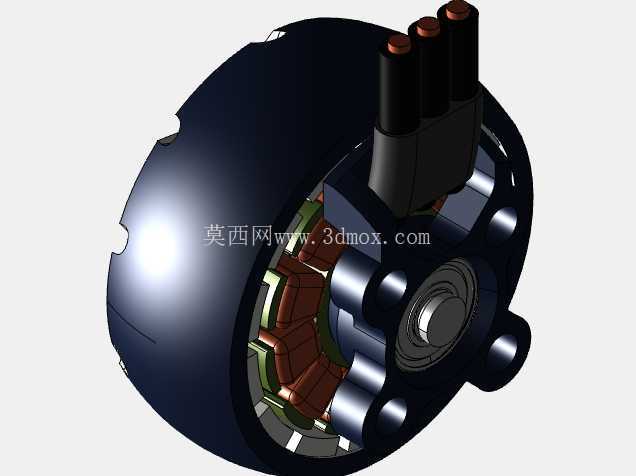

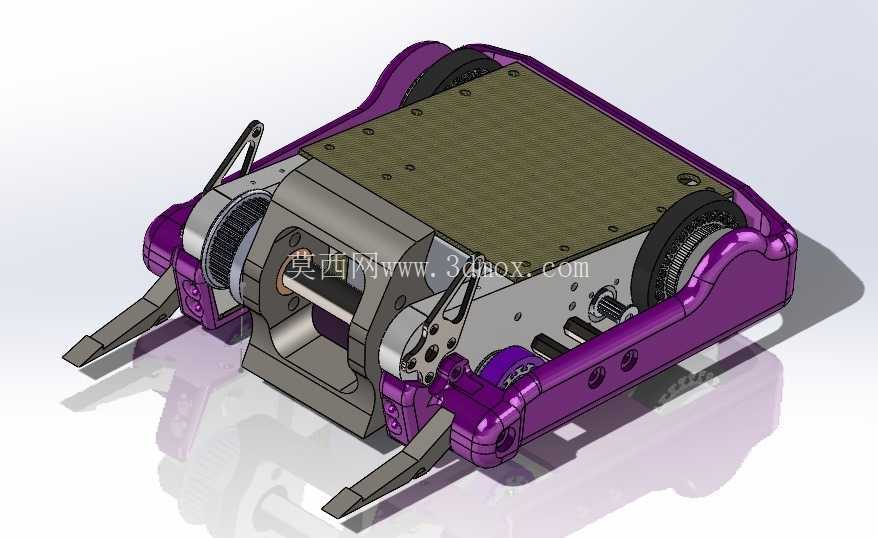

　　这款轮式格斗竞技装备，核心面向轻量化机器人格斗赛事场景设计，整体重量严格控制在1.36公斤区间，适配3磅级赛事的重量规则边界，在同量级参赛设备中，通过紧凑的内部布局实现了防护、机动、攻击性能的平衡。从结构布局来看，整机采用上下分层的框架式承载结构，外层采用一体化弯折的金属防护壳体，壳体边缘做圆弧过渡处理，既能够降低对抗中受到撞击时的应力集中，也能避免尖锐边角在碰撞中出现卡滞、勾挂对手结构的意外情况，防护壳体的安装位预留了快拆接口，日常维护、部件更换时无需拆解整体框架，可快速掀开上层壳体完成内部组件的检修。行走系统采用4x2驱动布局，前后两组驱动轮分别布置在机身左右两侧，轮组外侧与防护壳体齐平，避免轮轴直接暴露在对抗冲击下，驱动轮采用高摩擦系数的包覆材质，在赛事常用的木质、金属擂台表面都能提供足够的抓地力，配合对称布置的行走电机，可实现原地转向、快速进退的机动动作，转向半径控制在机身长度的0.6倍区间，在狭小的擂台空间内能够快速调整站位，规避对手攻击同时寻找进攻窗口。

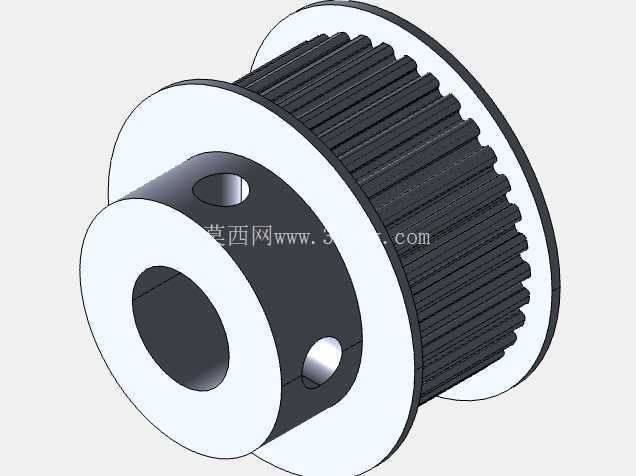

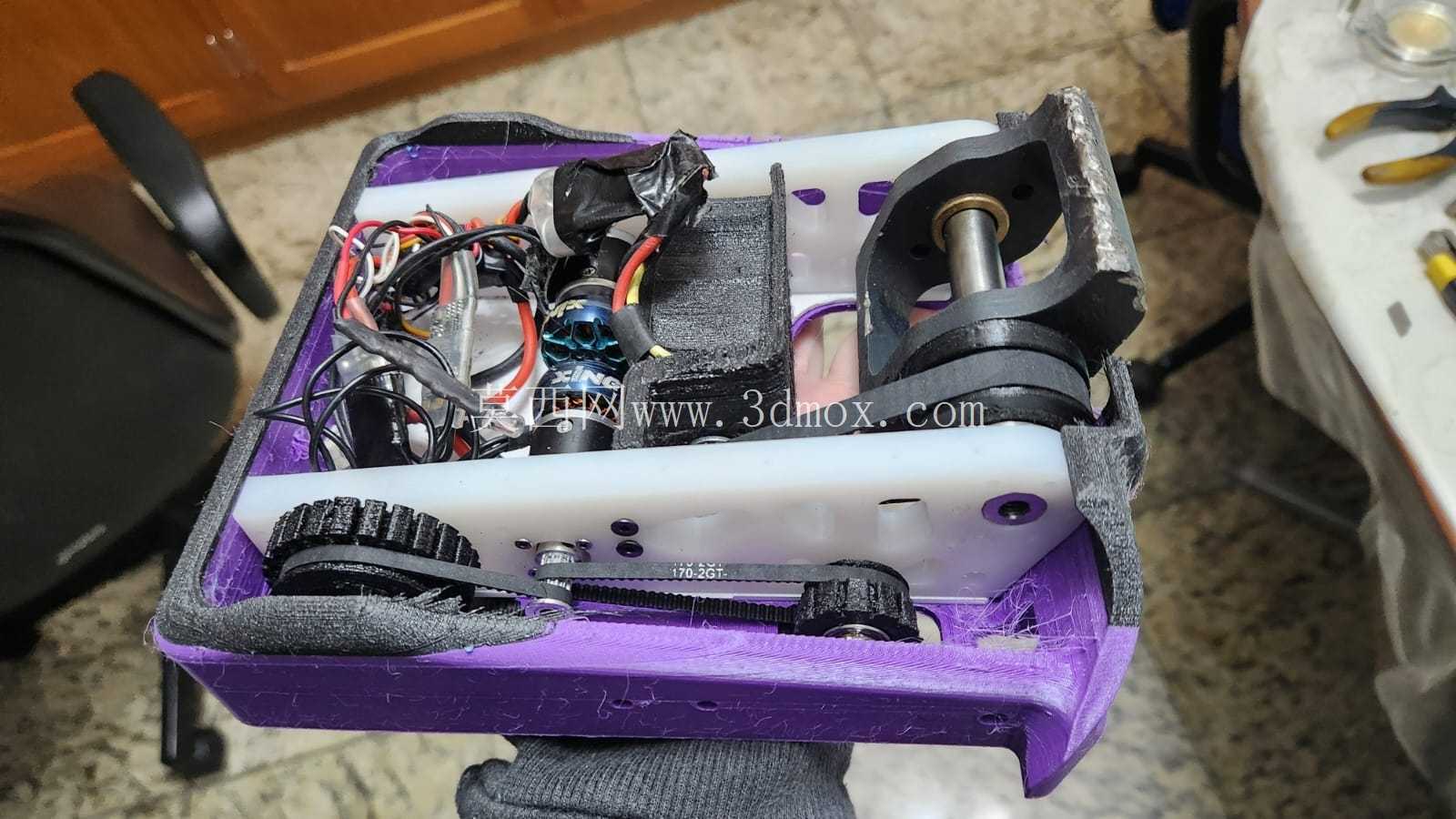

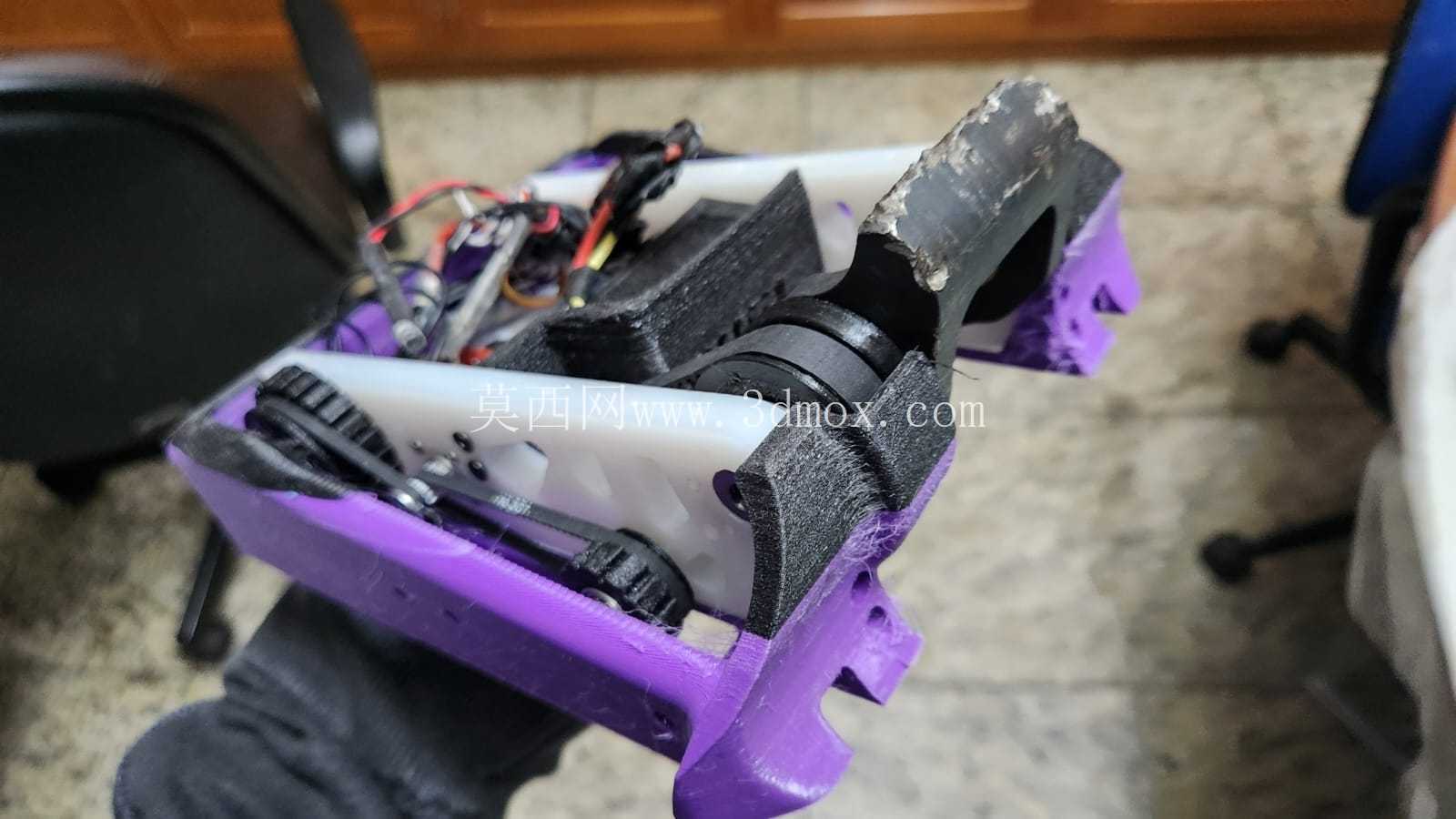

　　武器系统采用卧式搅拌器结构，武器驱动电机通过同步带轮组将动力传递到前端的旋转打击部件，带轮传动结构相比直连传动具备一定的过载缓冲能力，当武器受到刚性撞击时，同步带可通过微量形变吸收部分冲击载荷，避免电机轴直接受冲击出现弯折、断轴故障；武器旋转轴的支撑位采用双轴承固定结构，可承受径向、轴向的复合冲击载荷，打击部件的旋转轨迹覆盖机身前端的整个宽度，在旋转状态下可对接触到的对手结构产生切削、击打双重作用，武器的最低旋转平面距离机身底部预留了3mm的安全间隙，避免高速旋转时刮蹭擂台表面造成动力损耗。

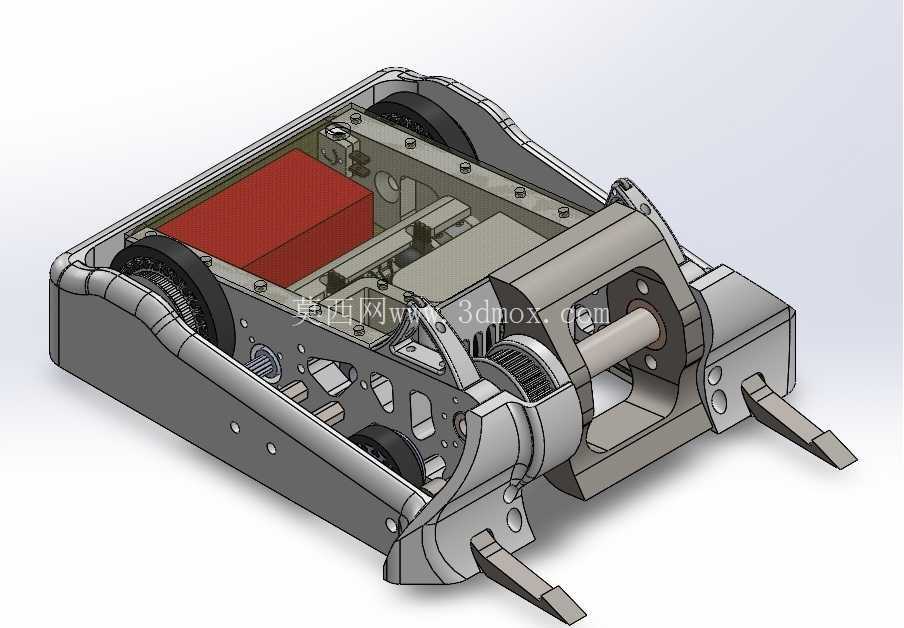

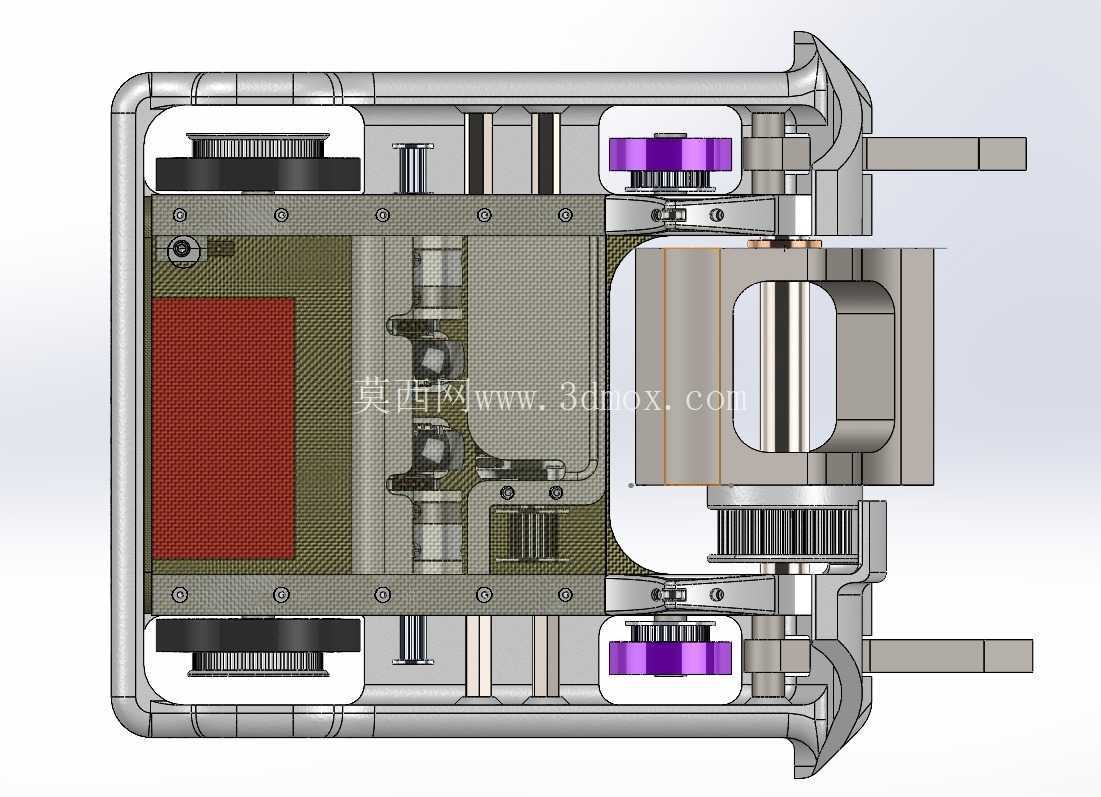

　　内部组件的排布遵循重心居中的设计原则，重量较大的电池组件布置在机身几何中心偏下的位置，有效降低整机重心高度，提升对抗中的抗倾覆能力；电调、接收模块等电子元件分层固定在电池组件上方的绝缘安装板上，各模块之间预留了足够的走线空间与散热间隙，走线全部采用内嵌式线槽固定，避免对抗中剧烈震动导致线材松脱、被运动部件剐蹭破损。传动系统的齿轮、带轮部件全部设置了独立的防护挡板，既能够防止外部撞击损伤传动部件，也能避免灰尘、金属碎屑进入传动啮合面造成部件磨损。

　　整机的安装边界充分考虑了赛事运输、检录的需求，机身最大外轮廓尺寸控制在200mm×150mm×100mm区间内，可直接放入标准尺寸的设备收纳箱，无需额外拆解部件即可完成转运；所有外露的紧固件全部采用沉头安装方式，紧固件端面不超出壳体外表面，避免对抗中紧固件受到直接撞击出现滑丝、断裂。从实际应用角度看，这类轻量化格斗机器人的设计核心是在严格的重量限制下，最大化分配各系统的重量配额，这款设备的防护壳体重量占整机重量的22%，行走系统占比28%，武器系统占比35%，电子元件与电池占比15%，重量分配经过多轮对抗测试优化，既保证了足够的防护能力避免内部元件受撞击损坏，也预留了足够的动力冗余保证机动与攻击性能，在同量级赛事中能够适配多种对抗策略，既可以通过快速机动打游走战术，也能正面对抗依靠武器的击打能力破坏对手结构。
