无刷相扑竞技机器人结构设计方案

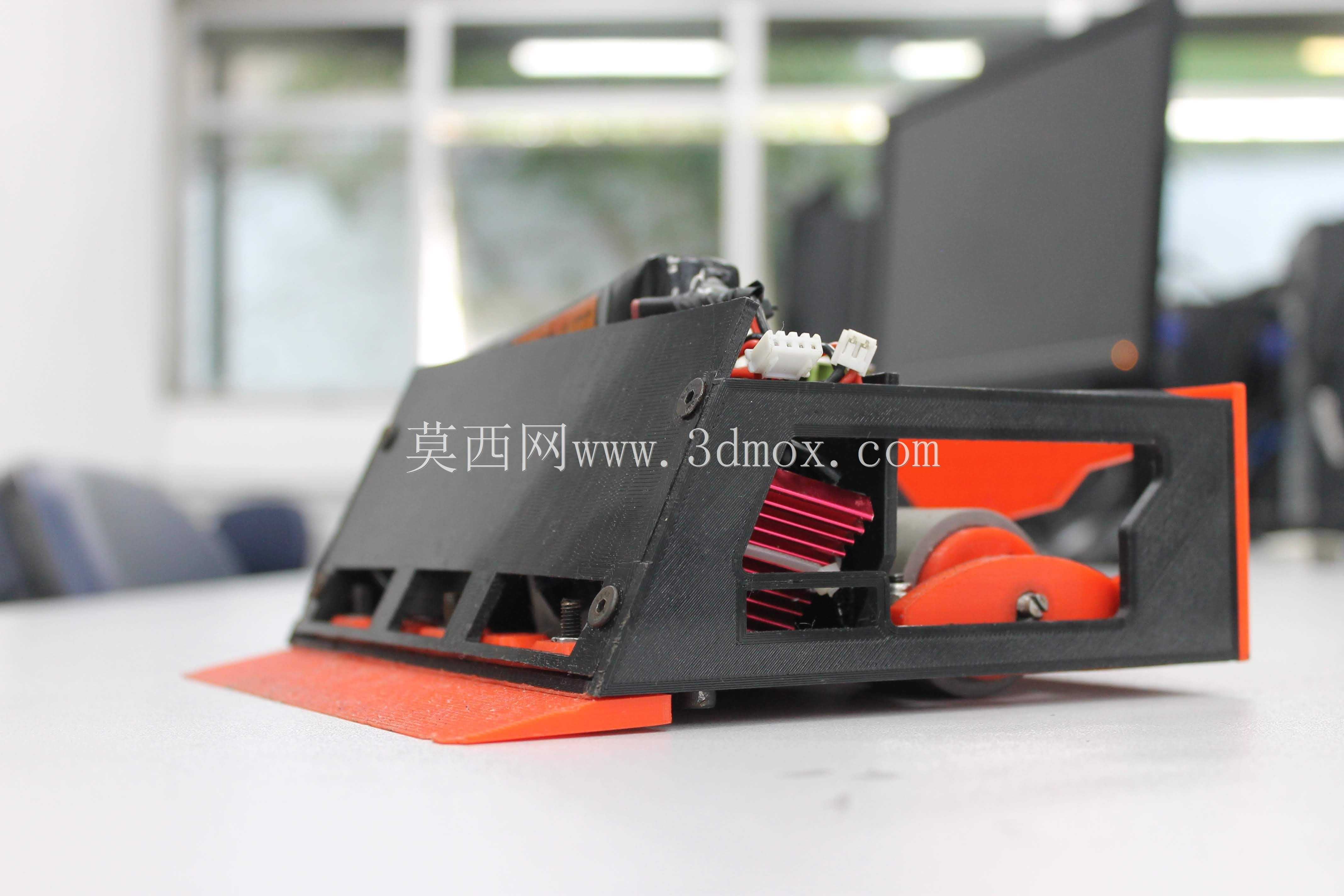

这类小型对抗类移动装置，核心应用场景集中在青少年工程实践赛事、高校机械创新实训、机器人竞技对抗活动中，区别于常规工业搬运类移动设备，它的核心用途是在指定的圆形竞技台面上，通过动力输出、结构限位、重心控制将对手推出竞技边界，对动力密度、轮系抓附能力、整机重心布局有极高的要求。整机外轮廓控制在20cm见方的边界内，整备质量控制在1kg量级，这个尺寸与重量的匹配，是经过多轮竞技规则适配后的结果——既满足多数入门级相扑机器人赛事的量级分组要求，也能在有限的台面空间内完成快速转向、突进、顶推的动作，不会因为尺寸过大导致转向冗余，也不会因为重量过轻导致顶推时抓地力不足。

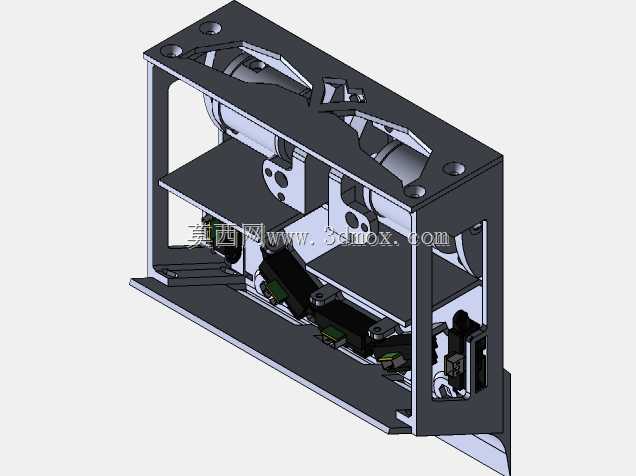

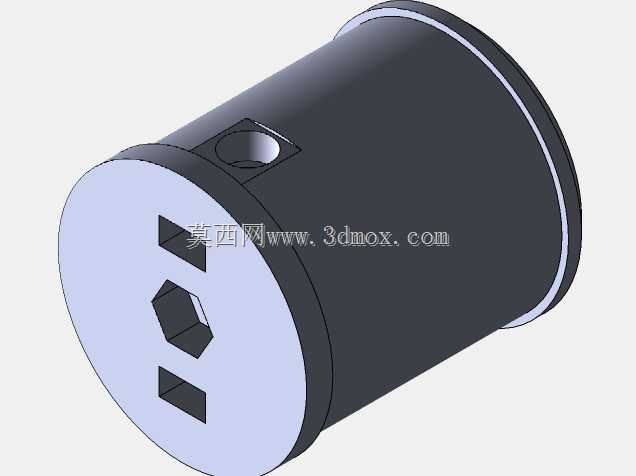

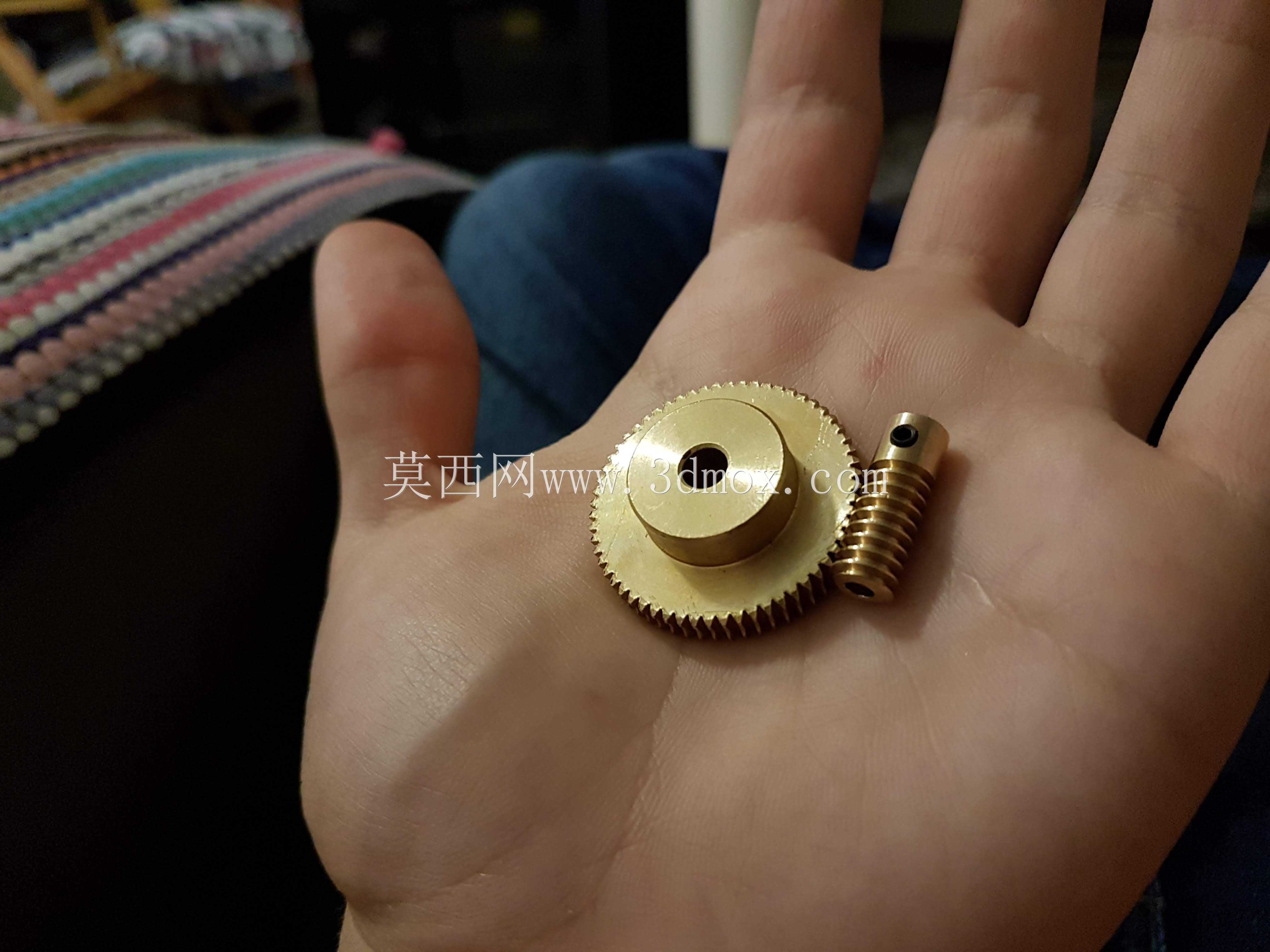

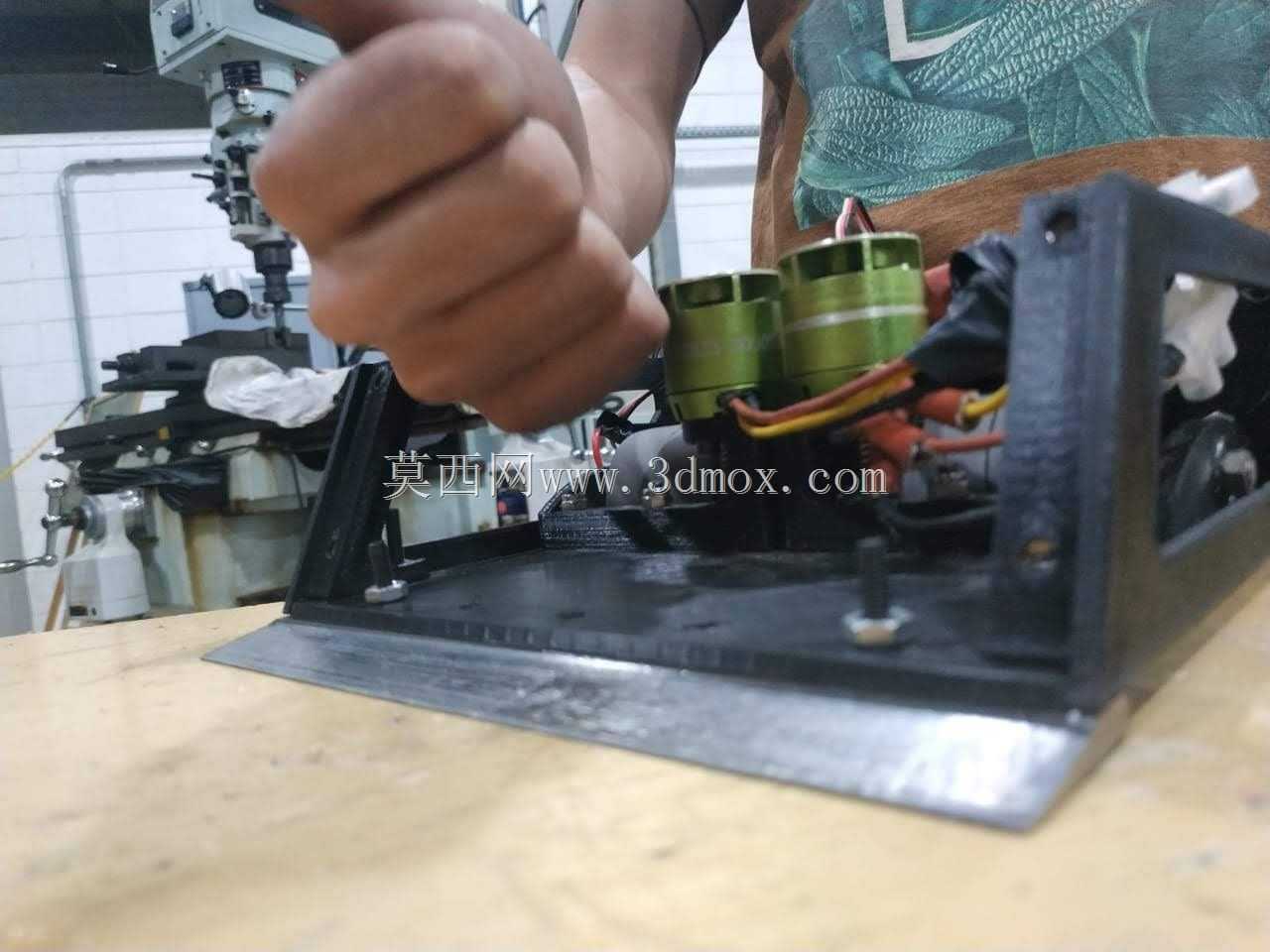

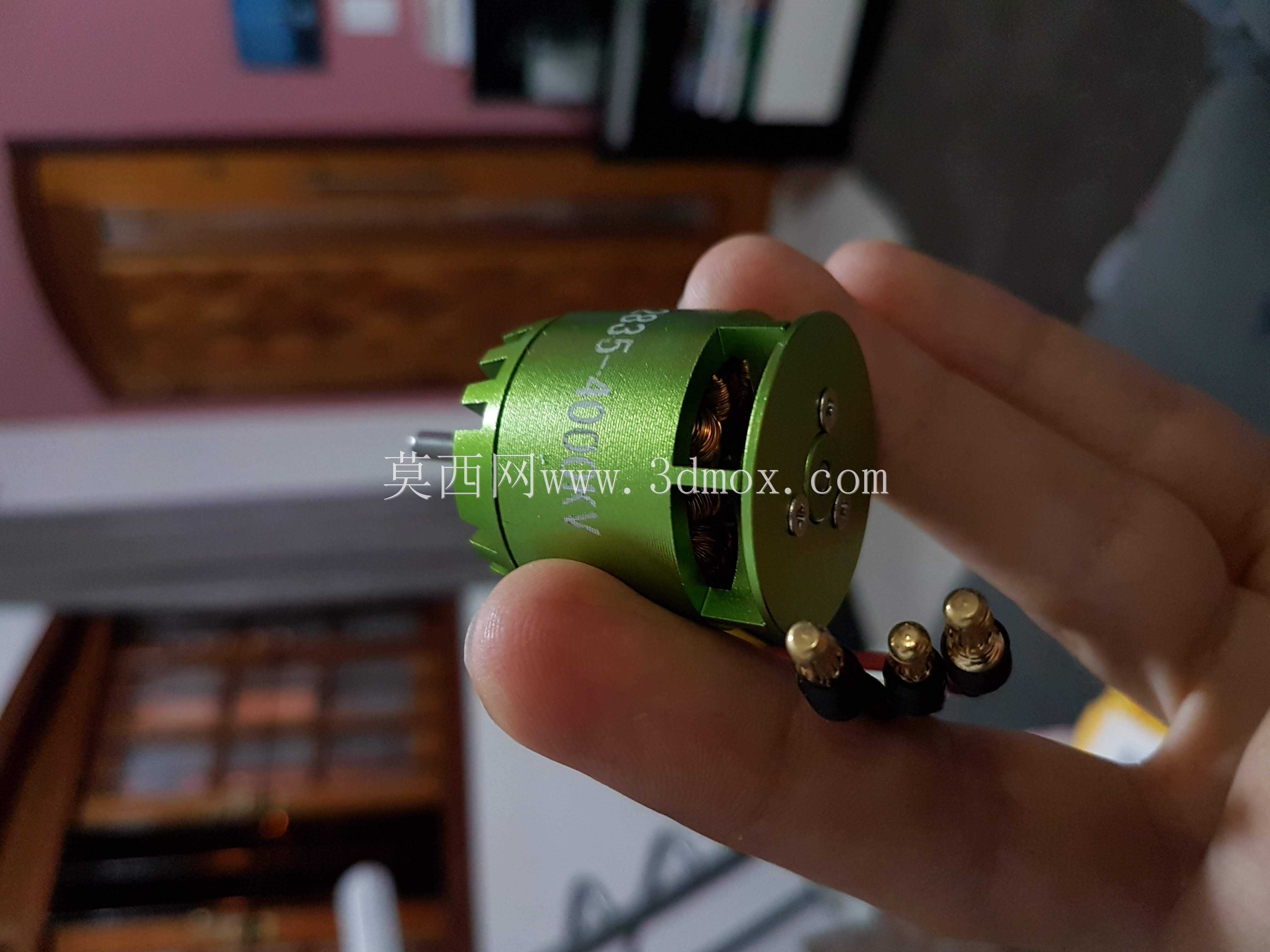

驱动部分采用双无刷电机搭配蜗轮蜗杆轮系的设计思路，核心是利用蜗轮蜗杆结构的大减速比、自锁特性，在有限的安装空间内实现高扭矩输出，同时避免动力反向传递导致的电机过载，无刷电机的高功率密度特性，刚好匹配1kg量级整机的动力需求，不需要额外加装体积庞大的减速箱组，就能在突进瞬间输出足够的轮上扭矩。上下轮换系的结构设计，是为了适配竞技台面的不同摩擦系数场景，当台面为高摩擦系数材质时，下轮组直接接触台面输出动力，当遇到低摩擦台面或者对手抬升前端结构时，上轮组可以辅助提供侧向摩擦力，避免整机被挑翻或者侧滑。

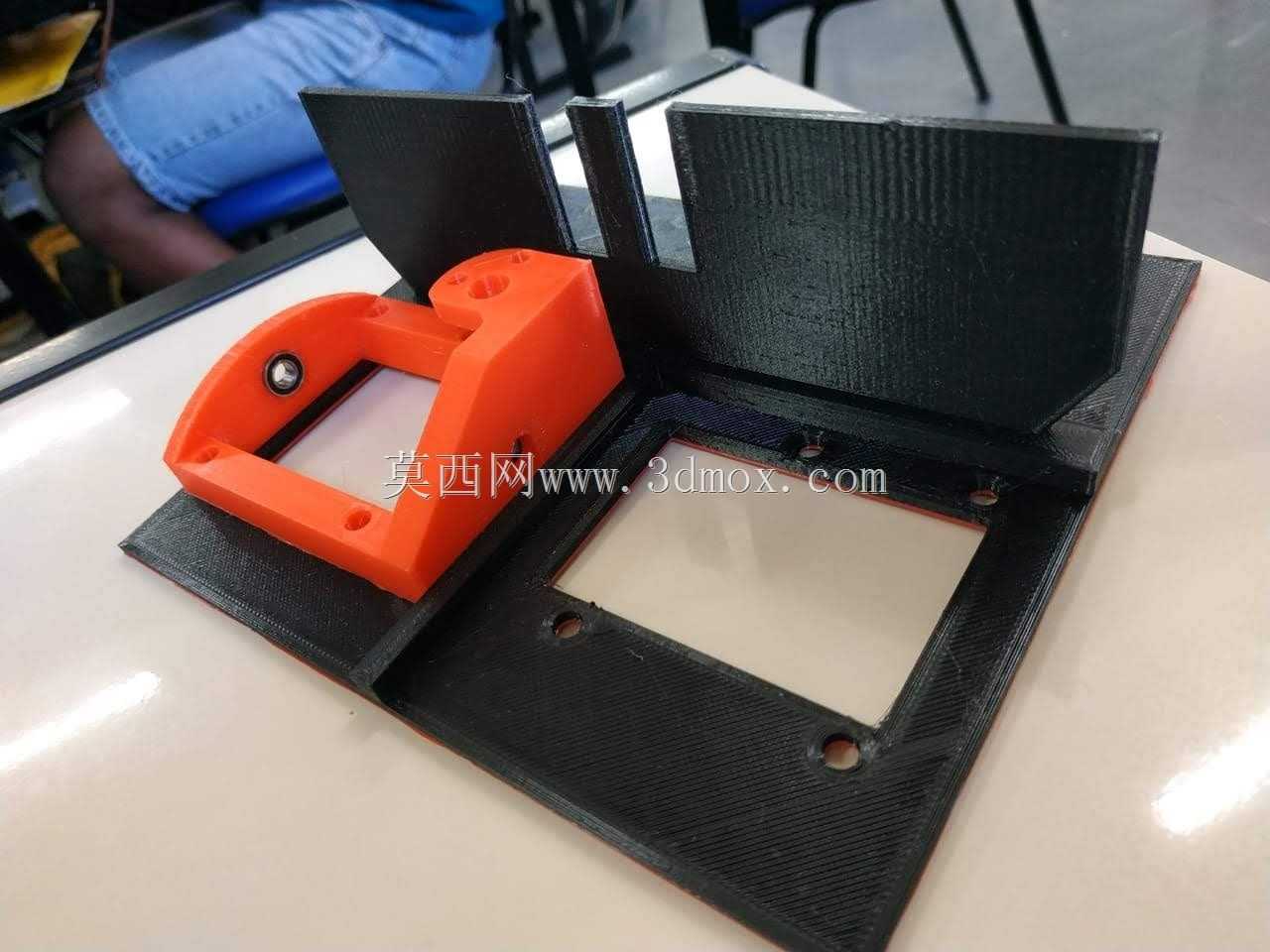

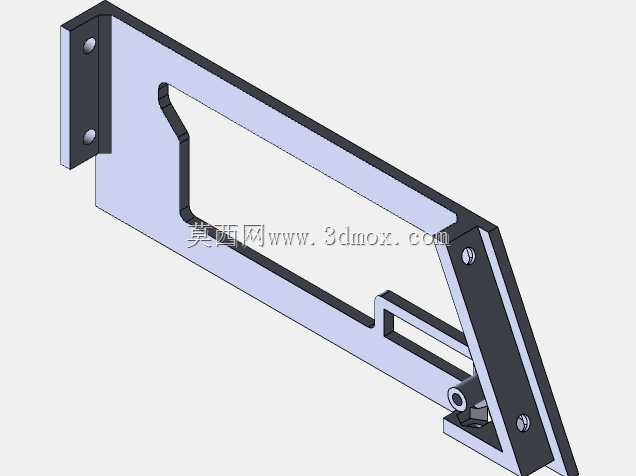

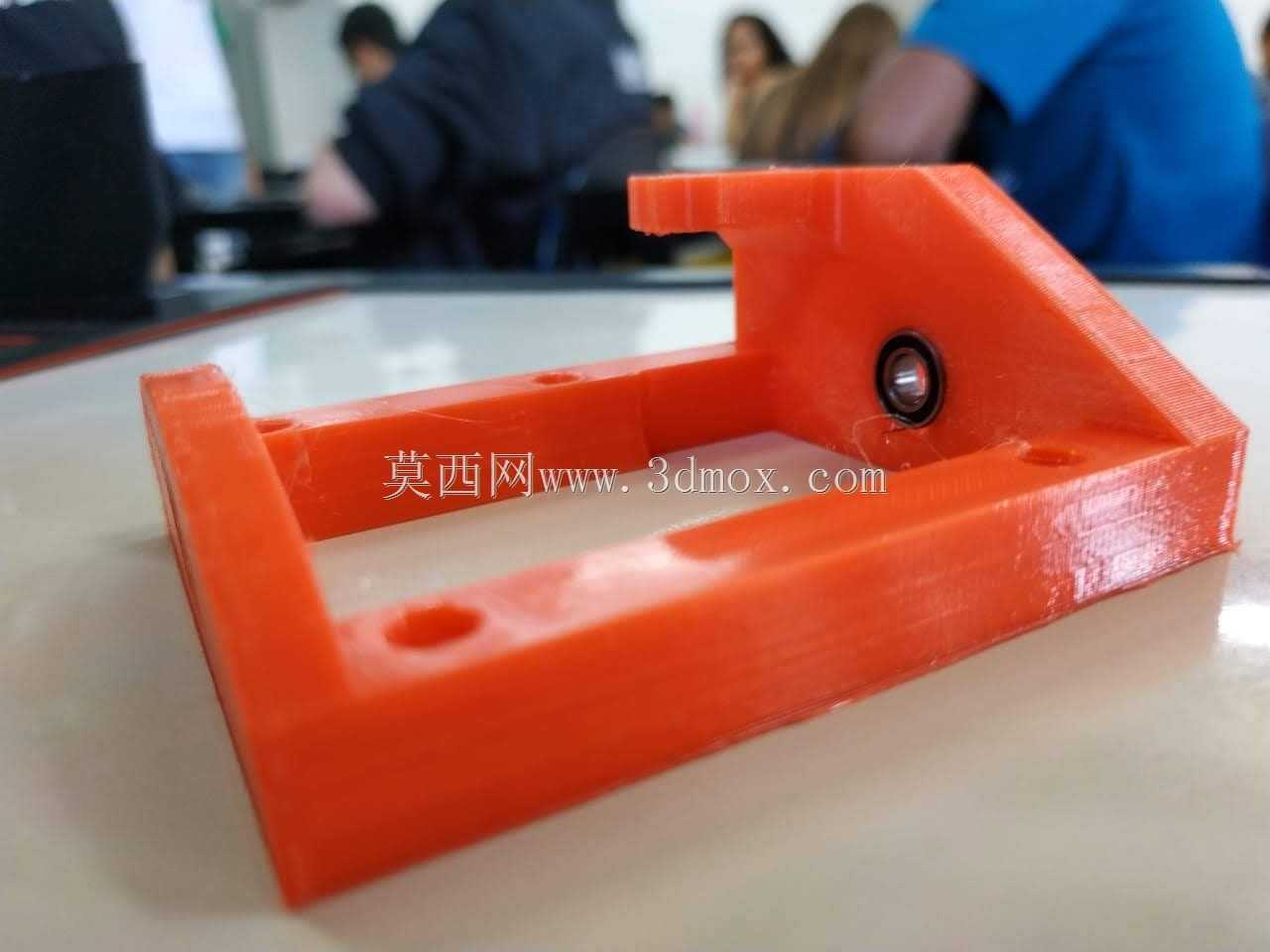

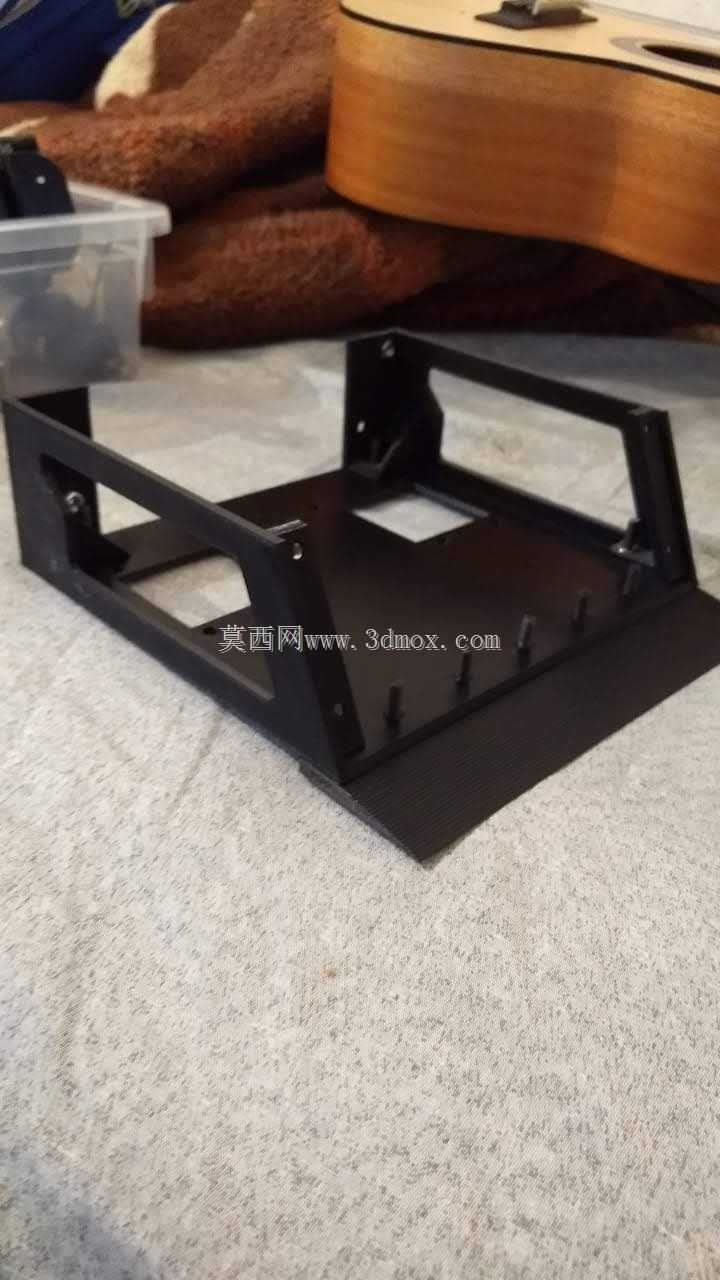

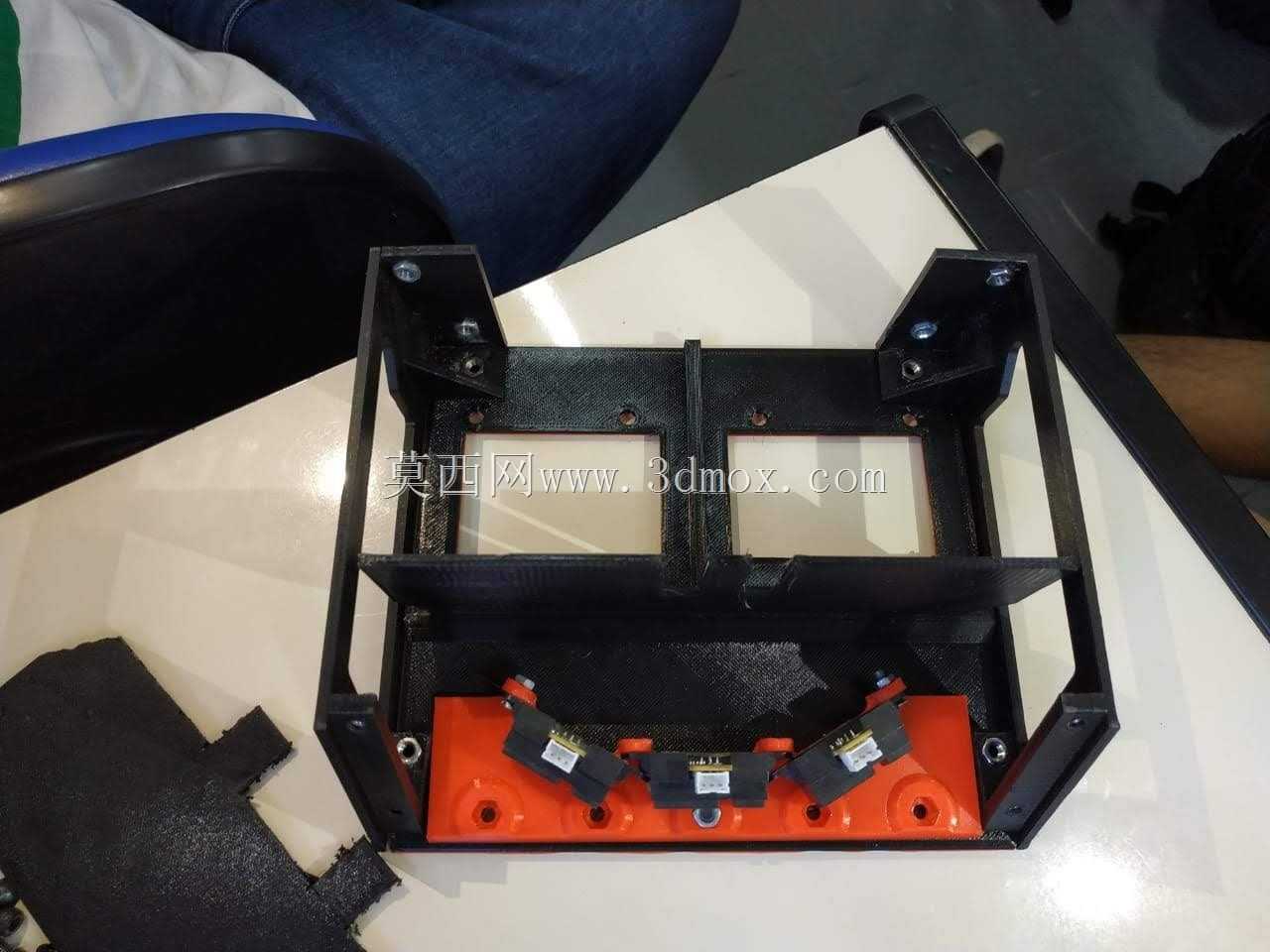

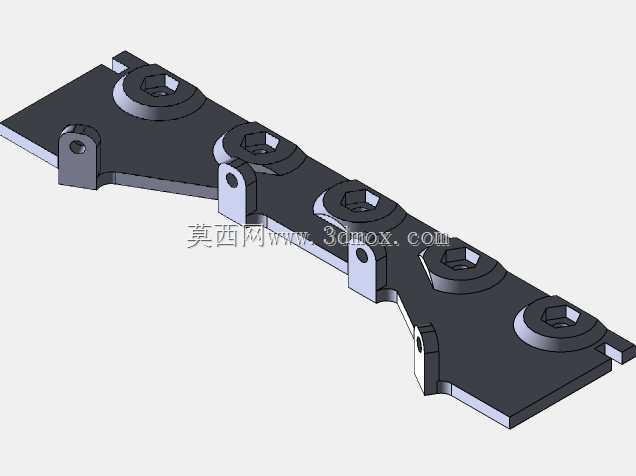

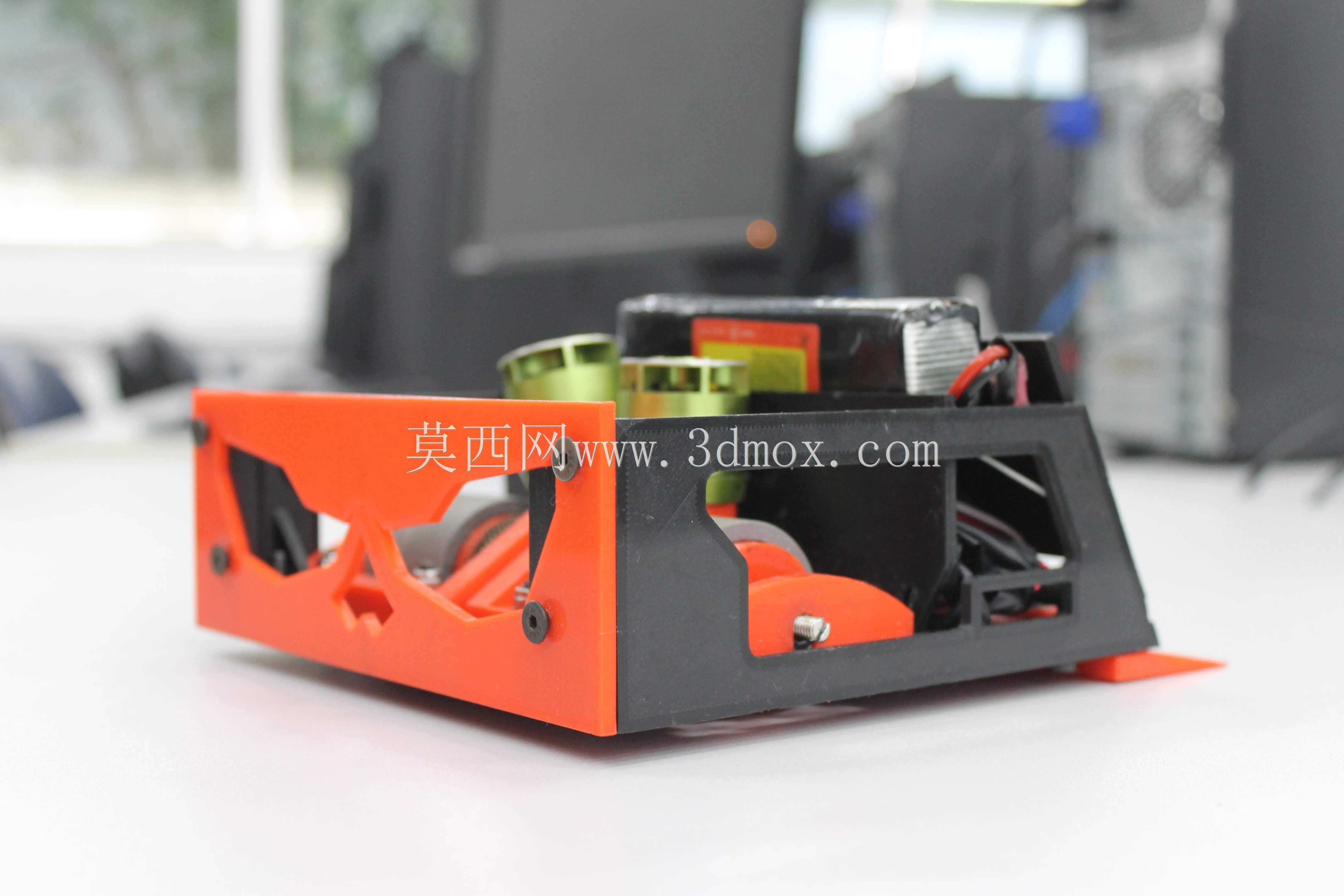

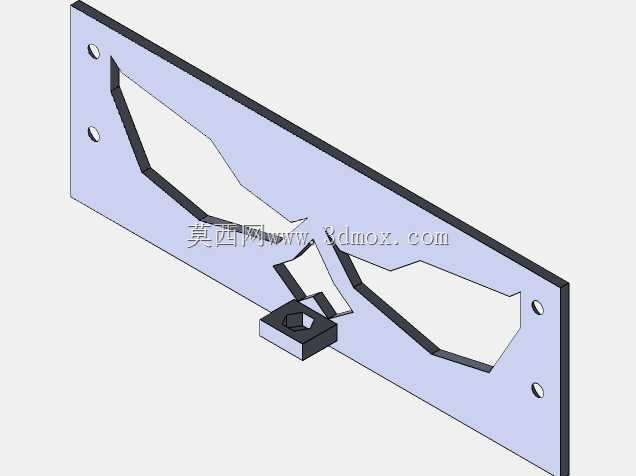

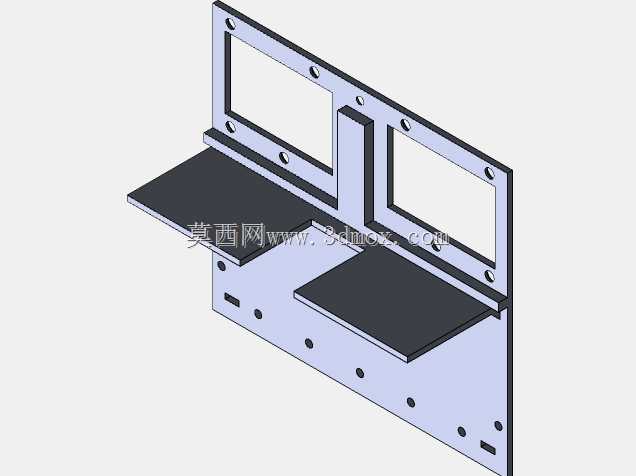

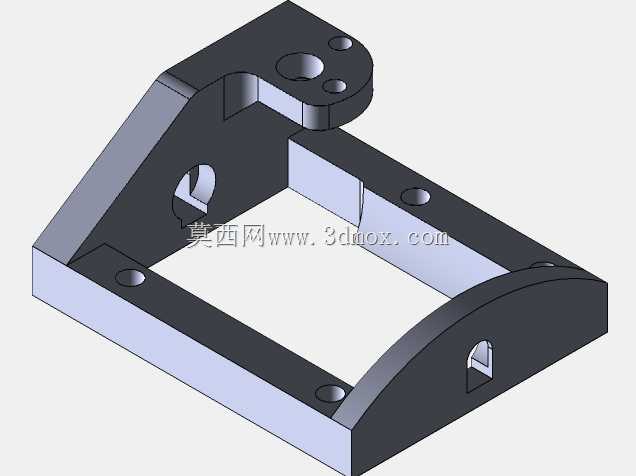

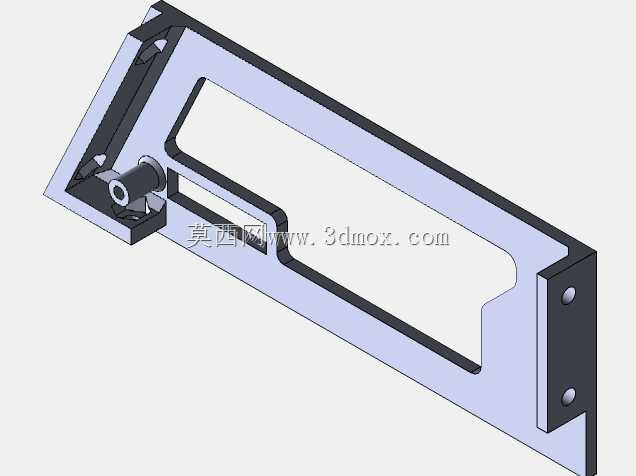

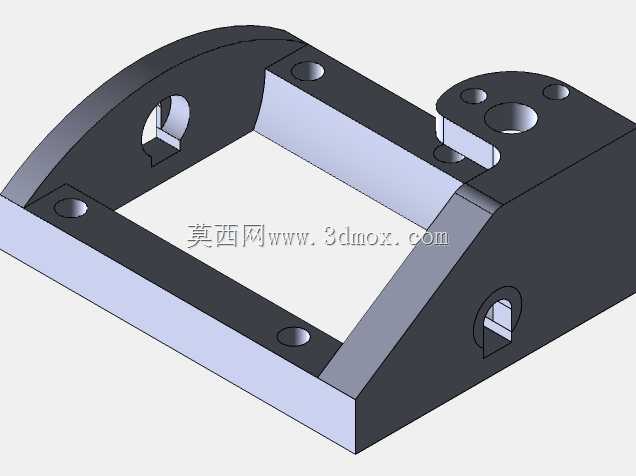

结构设计上，整机重心尽量压低至靠近台面的位置，所有电控元件、电池模块都布置在底盘下层，上层仅保留必要的无线电控接收模块与外壳防护结构，避免对抗过程中因为重心过高出现侧翻。无线电控模块的集成，省去了拖带控制线的束缚，让竞技过程中的动作控制更灵活，不会因为线缆拉扯影响走位判断。整机的安装边界做了圆角处理，避免对抗过程中尖锐边角勾挂对手结构，也符合赛事的安全设计要求，轮系的安装位置预留了0.5mm的上下调节余量，可以根据实际台面的摩擦情况调整轮组下压量，保证最佳的抓地效果。

从结构设计的角度看，这类小型竞技机器人的设计逻辑，和工业场景下的小型AGV牵引装置有共通之处，都是在有限的尺寸、重量约束下，最大化动力输出与行走稳定性，只是应用场景从工业物料搬运转向了竞技对抗，其中的轮系匹配、重心布局、动力选型思路，完全可以迁移到小型巡检机器人、桌面搬运机器人的设计中，为小体量移动装置的结构优化提供参考。
