1磅规格便携式丙烷压缩气瓶结构设计

这款1磅规格的丙烷压缩气瓶，是户外便携热源配套、小型燃气设备接驳场景中十分常见的承压储容部件，日常在户外露营便携炉具、小型焊接喷火枪、家用局部加热喷灯这类需要临时燃气供给的场景中，承担着丙烷介质的密封存储、稳定输出的核心作用。设计过程中首先对标市售成熟同规格产品的外形轮廓做基准参考，确保成品可以直接适配市面上绝大多数标准1磅气瓶的接驳阀座、固定卡扣、便携收纳套，不需要额外做适配结构修改，能直接替换现有同规格产品使用。

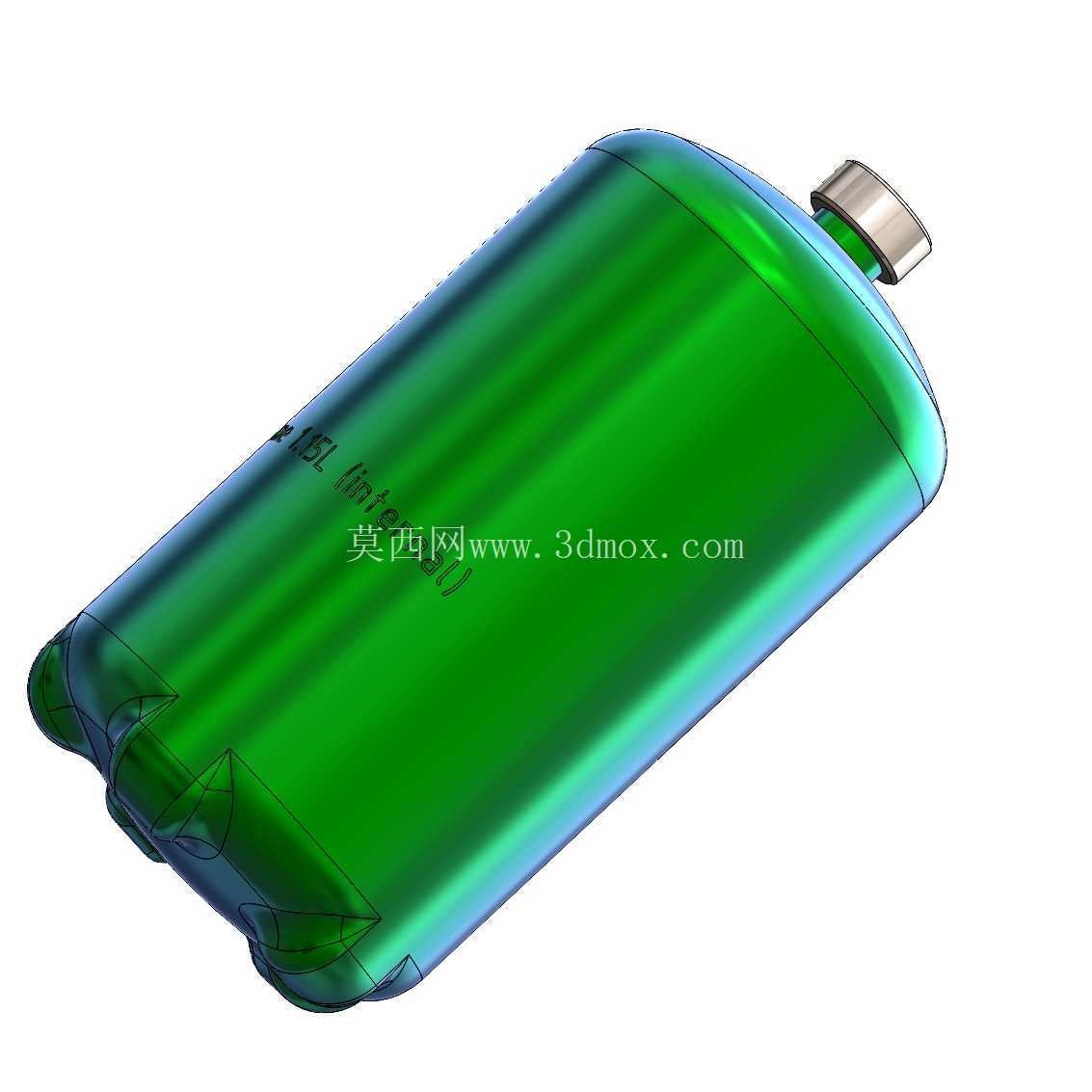

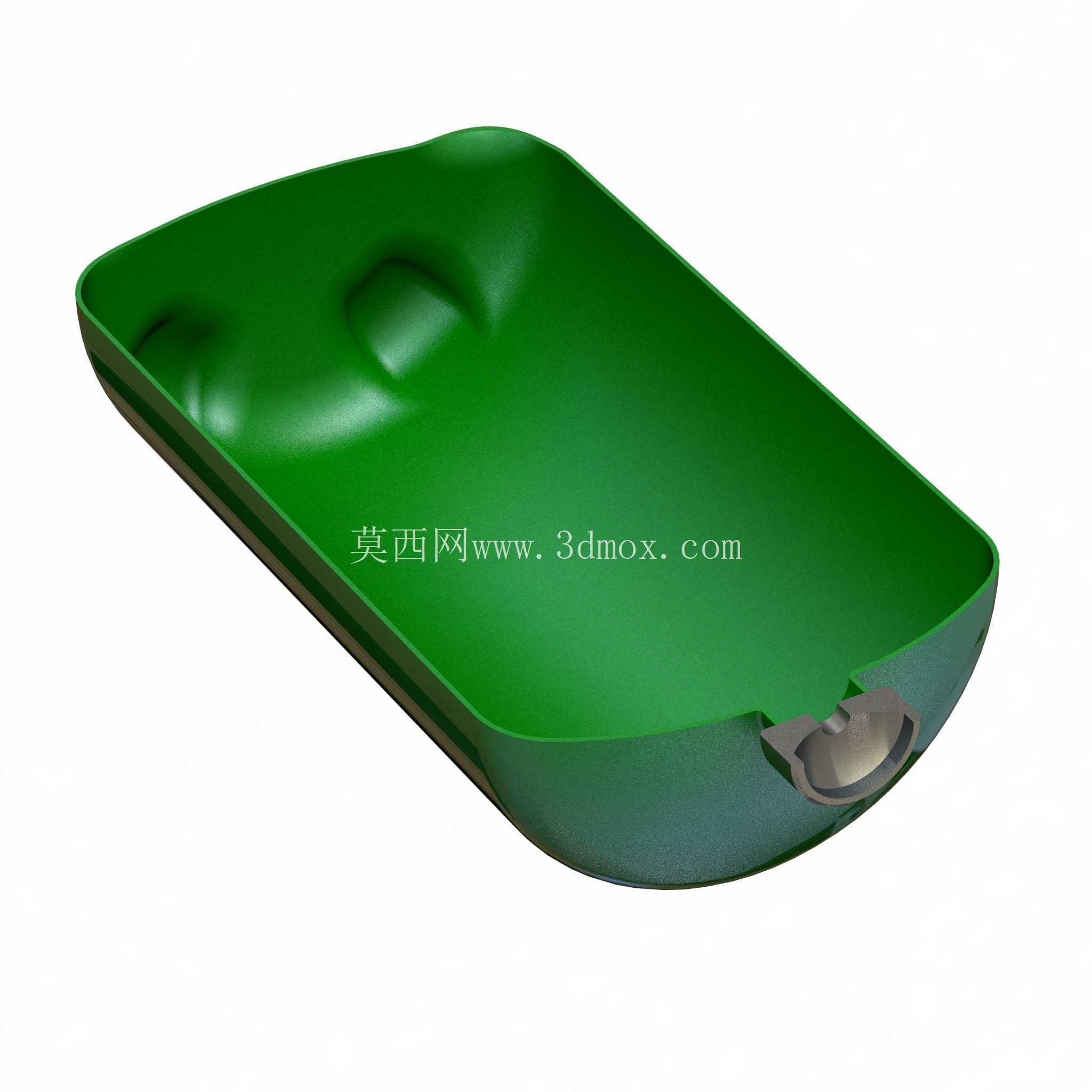

从结构设计逻辑来看，瓶身主体采用等壁厚回转体拉伸结构，整体做圆弧过渡处理，没有尖锐的应力集中棱角，瓶身顶部收窄的瓶口段预留标准螺纹接口安装位，用来装配市面上通用的丙烷气瓶截止阀，螺纹段的长度、直径公差严格匹配通用阀件的安装要求，保证装配后密封面完全贴合，不会出现介质渗漏问题。瓶底采用内凹式多筋支撑结构，一共设置了四个对称分布的支撑凸点，既可以让气瓶竖直放置时保持稳定，不会因为接触面不平整出现倾倒，同时内凹的结构可以在瓶身受到意外撞击时，让底部首先通过形变吸收冲击能量，避免瓶身主体承压结构直接受冲击出现破损。

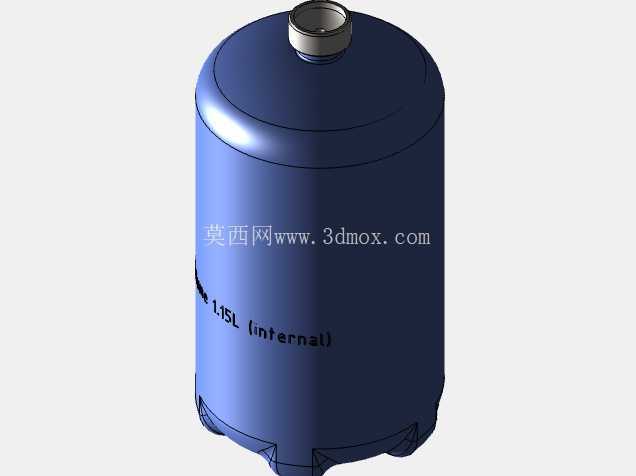

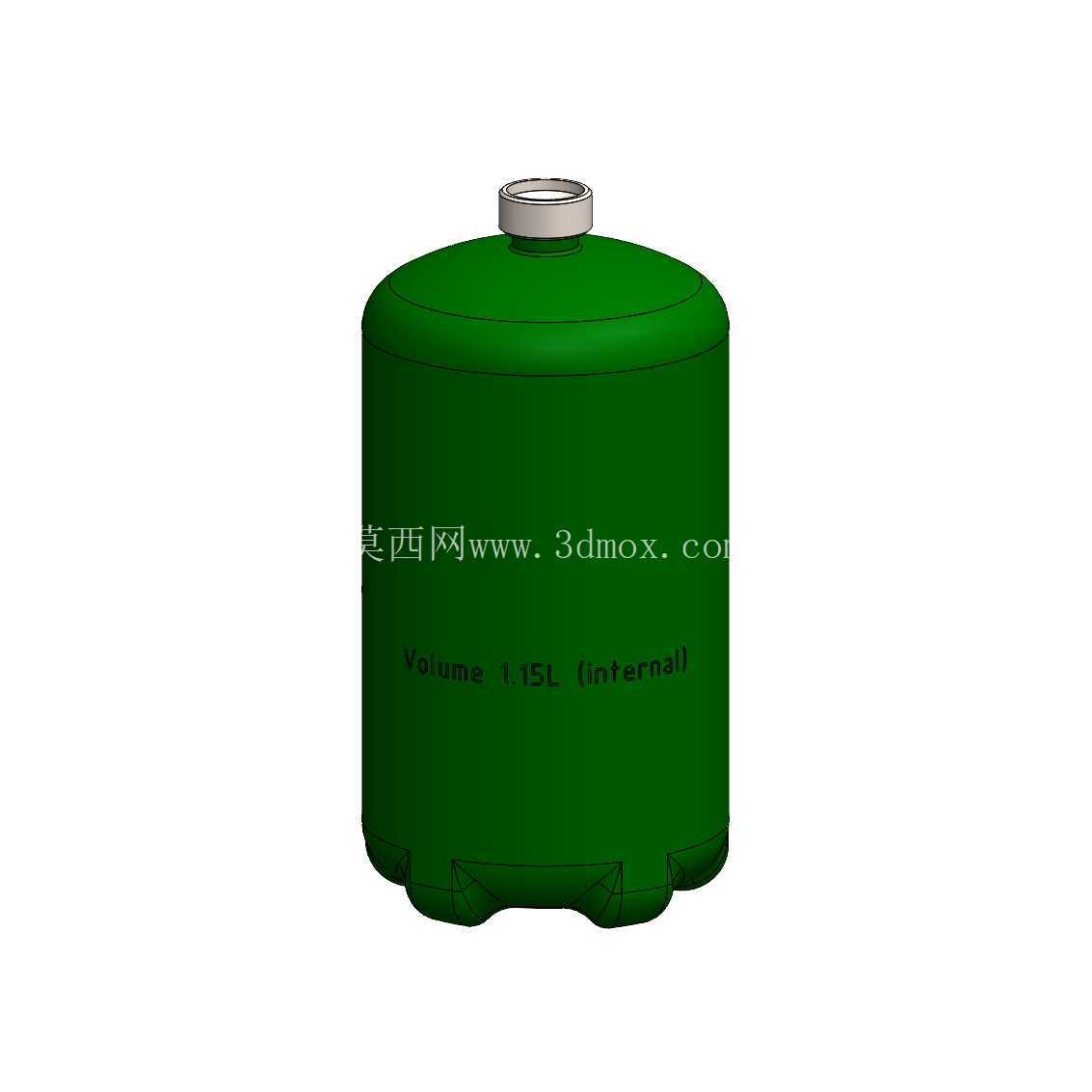

容积参数是这款气瓶设计的核心指标，设计完成后通过模拟注水实测的方式验证内部有效容积为1.15升，这个容积刚好匹配1磅（453克）丙烷的常温充装量，在标准充装系数下，瓶内预留足够的气相空间，避免环境温度升高时瓶内压力超过安全阈值。瓶身壁厚的选取经过承压强度校核，完全满足丙烷常温存储的压力要求，瓶身外表面的曲面过渡均匀，在三维建模过程中对所有转角位置都做了圆角处理，避免拉伸成型过程中出现壁厚不均、应力集中的问题。

从安装边界来看，瓶身最大外径控制在通用1磅气瓶的标准尺寸范围内，整体长度也和市售产品保持一致，不管是放入户外露营包的专用气瓶位，还是卡入便携喷火枪的固定卡座，或是安装在小型燃气设备的接驳位，都不需要调整原有配套结构的尺寸。瓶口的金属阀座安装位做了限位台阶设计，阀件装配到台阶位置即可达到标准安装深度，不会出现装配过深挤压瓶内空间、或是装配过浅导致密封失效的问题。

在实际使用场景中，这类小规格丙烷气瓶因为便携性强、更换方便，不需要复杂的管路连接，在户外作业、临时加热、小型焊接维修等场景中使用率很高，设计过程中除了保证承压强度、容积达标之外，也充分考虑了日常使用中的磕碰、放置稳定性、通用配件适配性这些实际问题，瓶身的曲面造型不仅符合拉伸成型的工艺要求，也能在手持搬运时提供更好的握持手感，不会因为瓶身过于光滑出现脱手滑落的情况。瓶身底部的支撑结构经过模拟验证，在倾斜15度的平面上依然可以保持稳定放置，不会因为轻微的触碰就倾倒，降低日常使用中的安全风险。
