直角折弯安装固定角撑支架结构

日常做设备结构排布时，这类直角折弯角撑的使用频率其实远高于很多定制连接件，不管是小型通讯设备的内部机架加固、生产线旁工装台的边角补强，还是户外机柜的内部安装位拓展，都能看到这类零件的身影。它的核心作用是在两个垂直相交的安装面之间传递载荷，避免单一面板受力后出现形变，尤其是在薄板拼接的结构里，单独靠螺丝锁附很容易因为长期受振动出现面板翘曲、螺丝滑牙的问题，加装这类角撑之后，两个垂直面的连接刚度能提升数倍，抗侧向冲击的能力也会明显增强。

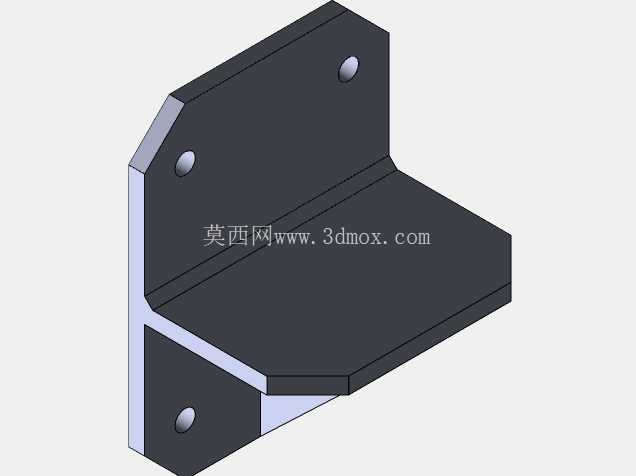

从结构设计的角度看，这个角撑采用一体化折弯成型的工艺，没有额外的焊接拼接部位，也就避免了焊接带来的应力集中、焊道锈蚀、形变公差超差等问题，折弯处做了小半径的圆弧过渡，不会出现直角折弯时的应力开裂隐患，同时也能避免安装时锐边划伤操作人员。三个安装孔分别布置在两个垂直的安装面上，竖直面设置两个安装孔，水平面设置一个安装孔，这种非对称的孔位排布其实是经过受力核算的：竖直方向的两个孔主要承担倾覆力矩带来的拉压载荷，两个孔的间距足够大，能有效降低单个螺丝承受的剪切力，水平面的单孔主要承担垂直方向的载荷，同时限制角撑自身沿安装面的滑移，孔位的排布避开了折弯应力区，不会因为安装螺丝的锁紧力导致折弯部位出现形变。

安装边界方面，这个角撑的两个安装面都做了切角处理，靠近外边缘的位置切去了斜角，一方面是为了避开安装位常见的焊缝、凸台、螺丝头部等干涉部位，另一方面也能减少零件自身的重量，在满足强度要求的前提下降低材料消耗。安装孔的孔径适配常用的机制螺丝，孔位周围没有做沉头设计，既可以用盘头螺丝从外侧锁附，也可以配合法兰螺母从内侧固定，适配不同的安装空间需求。零件的厚度选择兼顾了强度和安装空间，不会因为过厚导致安装后突出过多影响其他部件排布，也不会因为过薄导致受力后出现弯折形变。

在实际选型使用时，需要注意安装面的平面度，如果安装面存在明显的焊接形变或者拼接落差，不要强行锁附螺丝，否则会导致角撑自身产生内应力，长期受振动后容易出现断裂。另外这类角撑的表面处理一般根据使用场景选择，室内干燥环境可以用普通电泳防锈，户外或者潮湿环境则需要做镀锌或者喷塑处理，避免长期使用后出现锈蚀影响结构强度。做三维建模时，这类零件需要重点核对折弯内R角、孔位到折弯边的安全距离，避免生产时出现孔位拉裂、折弯尺寸超差的问题，同时要预留足够的安装工具操作空间，确保螺丝锁紧时扳手或者电批有足够的活动余量，不会和相邻部件产生干涉。很多新手设计这类零件时容易忽略折弯扣除的参数，直接按直角尺寸建模，导致生产出来的零件安装孔位出现偏移，实际建模时需要根据板材厚度、折弯R角、下模槽宽准确计算折弯扣除值，才能保证最终成品的安装尺寸符合设计要求。
