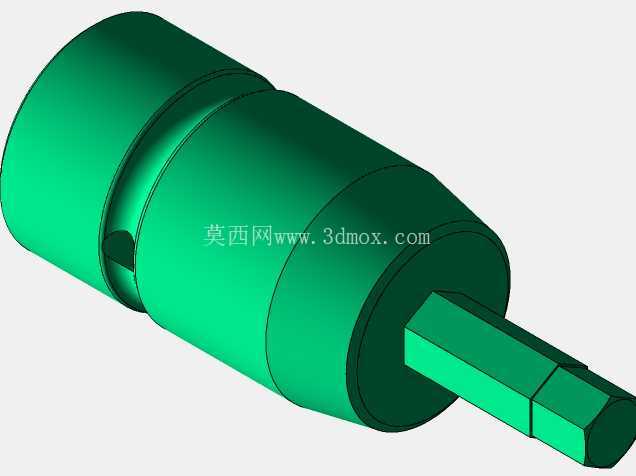

双六角表面驱动艾伦内六角冲击套筒

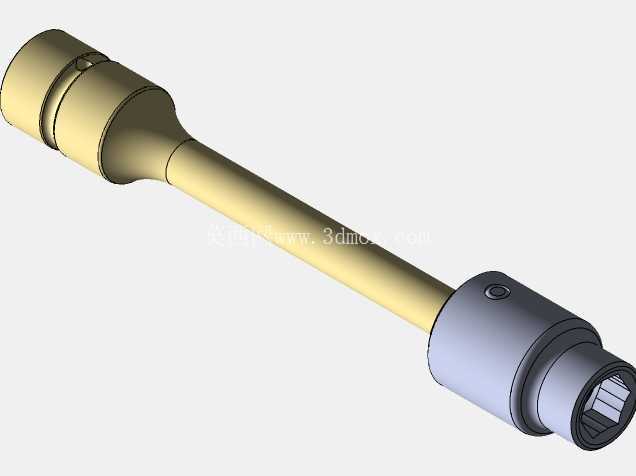

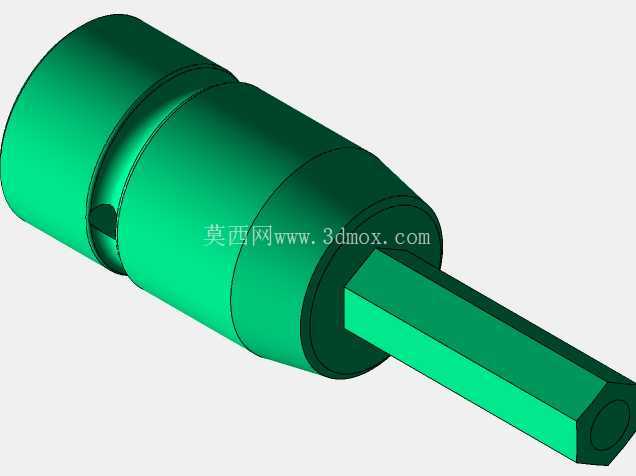

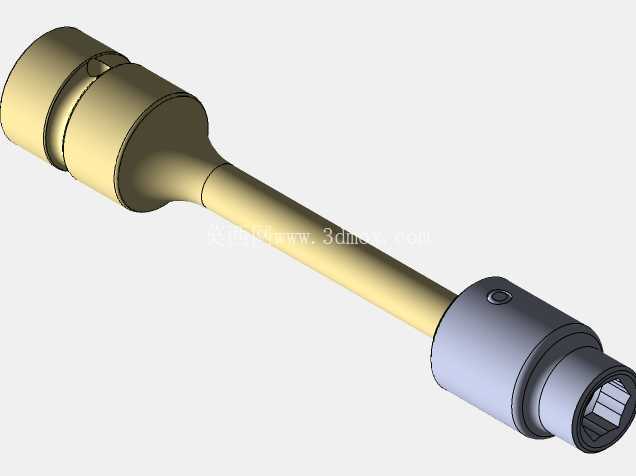

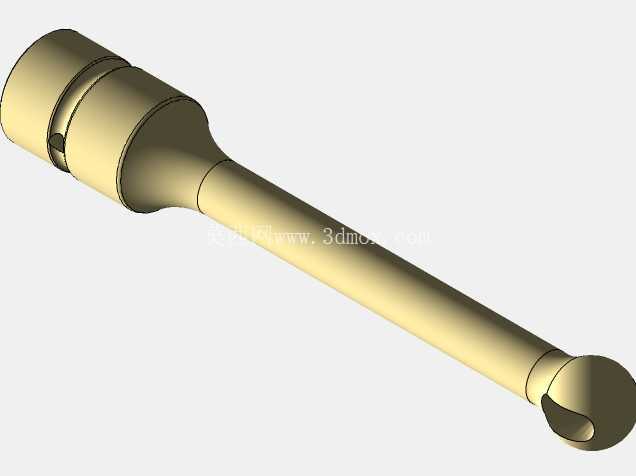

　　下端的工作端采用双六角表面驱动结构，和传统的单点接触内六角套筒不同，这种表面驱动结构是通过六个接触面均匀传递扭矩，不会像普通内六角工具那样只靠棱边受力，能有效降低紧固件六角头被磨圆、打滑的概率，哪怕是已经有轻微磨损的内六角紧固件，也能通过面接触的咬合效果传递足够的扭矩，减少紧固件报废的情况。设计过程中首先要考虑的是抗冲击性能，套筒整体的材质选型偏向高强度合金结构钢，所有的台阶过渡位置都做了圆弧倒角处理，避免应力集中在台阶棱角处，防止冲击载荷下出现应力断裂；杆身的长径比经过反复校核，既保证了足够的作业深度，又不会因为杆身过长导致扭转刚度不足，出现作业时杆身扭曲变形的问题。在重型设备维保、汽车底盘拆装、钢结构安装这类需要大扭矩输出的作业场景里，普通手动套筒往往扛不住冲击扳手的瞬间冲击力，容易出现套筒开裂、六角棱边磨圆打滑的问题，这款双六角表面驱动的艾伦内六角冲击套筒，就是针对这类高负载紧固作业开发的配套工具。从结构设计来看，套筒整体采用长杆式布局，上端为标准的冲击驱动连接端，内壁加工有与冲击扳手方榫匹配的卡位结构，能牢牢卡在驱动端上，避免大扭矩作业时出现套筒脱落飞出的安全隐患；杆身做了等直径的过渡设计，在保证整体抗扭刚度的前提下，尽可能缩小杆身外径，能够深入到沉孔、狭窄装配空间内作业，解决普通短套筒无法够到深孔内紧固件的痛点。

　　安装边界方面，上端驱动端的尺寸完全匹配主流1/2英寸规格的冲击扳手、气动扳手方榫，不需要额外加装转换接头就能直接使用；下端工作端的内六角尺寸针对常用规格的艾伦内六角紧固件做了适配，内壁的公差控制在过渡配合区间，既能轻松套入紧固件头部，又不会因为间隙过大导致作业时晃动、磨损紧固件。实际使用场景中，这类长杆冲击套筒常被用在汽车维修里拆装悬架固定螺栓、发动机机脚螺丝，这类螺丝往往位置较深，而且装配时扭矩要求高，普通短套筒加接杆的组合在冲击作业时容易出现接杆晃动、脱落的问题，一体式长杆结构的套筒刚性更好，冲击作业时的力传递更直接，作业效率更高；在钢结构安装作业中，工人用它来拧紧高强螺栓，表面驱动的结构不会损伤螺栓的六角头，能保证螺栓的预紧力达到设计要求，避免因为螺栓头打滑导致预紧力不足，影响钢结构的连接强度。

　　还有一个容易被忽略的设计细节，套筒下端的头部位置做了加厚处理，因为冲击作业时最大的应力集中在工作端和杆身的连接位置，加厚处理能提升这个位置的抗扭截面系数，哪怕是长时间承受高频冲击载荷，也不会出现头部断裂的情况；杆身表面做了防锈氧化处理，在车间潮湿环境、户外作业场景下也不容易生锈，能延长工具的使用寿命。和普通的手动内六角套筒相比，这款冲击套筒的壁厚更厚，整体的热处理硬度更高，能够承受冲击扳手每分钟上千次的冲击载荷，不会出现普通套筒那样用几次就开裂、棱边变形的问题；双六角的设计还能支持六个角度的快速对位，在狭窄空间里不需要把套筒完全转60度就能套入紧固件，作业时的操作便利性更好，尤其是在视线不好的装配位置，工人靠手感就能快速对位，不用反复调整套筒角度。

　　在做三维建模的时候，需要重点关注几个关键尺寸的公差：驱动端的卡位槽尺寸要和标准方榫的公差匹配，间隙过大会导致作业时晃动，产生额外的冲击载荷，间隙过小则会出现套筒插不进驱动端的问题；工作端的内六角成型尺寸要严格控制，既要保证面接触的驱动效果，又不能因为尺寸过小导致套不进标准紧固件；所有的过渡圆角都不能省略，这些圆角是降低应力集中、提升套筒抗冲击寿命的关键，很多新手建模时容易忽略圆角，做出来的模型看起来结构没问题，但实际生产出来的产品一受冲击就会在台阶位置断裂。另外，套筒整体的同轴度要求也很高，驱动端和工作端的同轴度误差要控制在很小的范围内，不然高速冲击作业时会出现明显的晃动，不仅影响操作手感，还会加剧驱动方榫和套筒内壁的磨损，降低工具和配套扳手的使用寿命。
