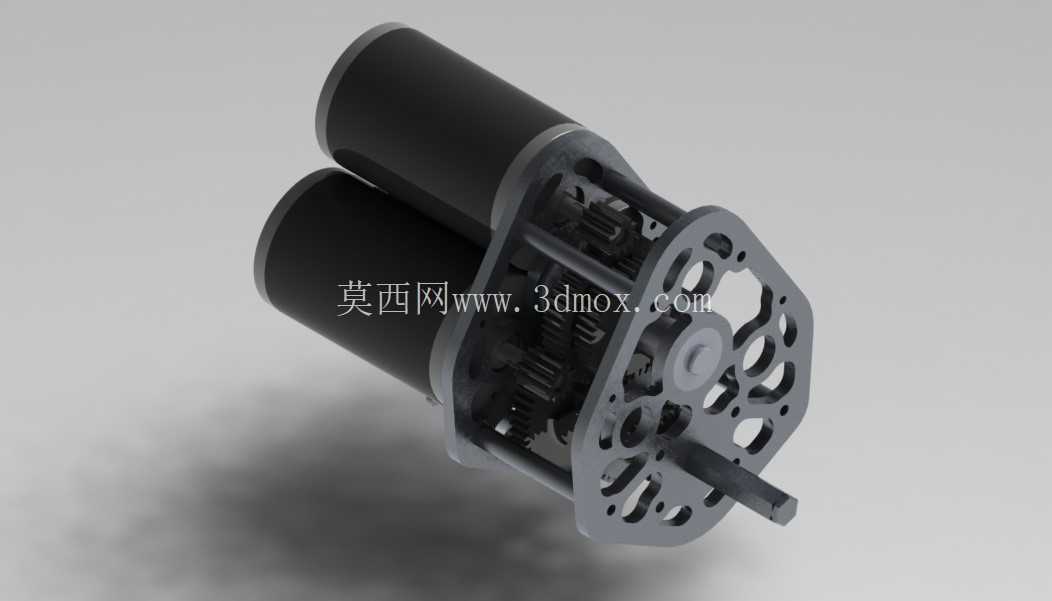

FRC赛事双电机三CIM齿轮变速箱结构

　　该双输入齿轮传动结构主要面向竞技类移动机器人的动力传输场景，在对抗类机器人赛事中，动力输出的稳定性、负载耐受能力直接决定设备的机动表现，常规单电机驱动方案在大负载急停、瞬时冲击工况下容易出现动力不足、齿轮崩齿的问题，这套三CIM布局的传动结构正是针对这类高动态工况做的定向设计。从实际用途来看，这套结构承担着将两台驱动电机的高转速低扭矩输出，通过多级齿轮减速转换为低转速大扭矩动力的作用，最终将动力传递至行走轮端或者执行机构端，满足机器人在冲刺、碰撞、爬坡等工况下的扭矩需求，同时双电机输入的冗余设计也能在单台电机出现故障时保留部分动力输出，避免设备直接失去行动能力。功能特性层面，整套传动结构采用平行轴直齿圆柱齿轮传动方案，直齿齿轮的加工难度低、装配容错率高，在赛事场景下的快速维修、备件替换成本更低，齿轮组的传动比经过匹配计算，能够适配CIM电机的额定转速区间，让电机始终工作在高效输出区间，避免长时间堵转造成的电机烧毁；壳体采用镂空式法兰安装结构，在保证结构刚度的前提下尽可能削减自身重量，对于有严格重量限制的竞技机器人来说，每减少一克无效重量都能为其他功能模块留出配重空间。

　　设计思路上，整套结构优先考虑了装配便捷性与维护效率，输入侧的两个电机安装位采用同轴对称布局，电机直接通过端面法兰固定在壳体上，不需要额外的转接支架，输出轴采用单轴伸出设计，轴端预留了标准键槽，能够直接适配轮组、链轮等常规传动连接件，不需要额外做轴头改装；齿轮组的排布充分利用了壳体内部空间，将多级减速齿轮嵌套在法兰盘的内部空腔中，尽可能压缩传动结构的轴向尺寸，避免在机器人内部占用过多安装空间，给电池、控制模块等其他部件留出布置余量。

　　外形尺寸与安装边界方面，整套结构的安装基准为前端的八边形法兰盘，法兰盘上预留了多个均布的安装通孔，能够直接通过螺栓固定在机器人的框架型材上，安装孔的孔位间距匹配常规竞技机器人的铝型材安装标准，不需要额外打孔改装；轴向总长度从电机尾端到输出轴端面控制在紧凑范围内，双电机的径向排布宽度也做了限位，能够适配机器人底盘的轮间安装空间，输出轴的伸出长度、轴径都匹配常规的机器人轮组安装尺寸，键槽尺寸符合通用传动件的标准规格，不需要二次加工即可完成装配；壳体的镂空设计除了减重之外，也能给内部齿轮组提供足够的散热空间，在长时间连续运行的工况下，齿轮啮合产生的热量能够通过镂空空隙快速散出，避免润滑脂高温失效导致的传动卡顿。

　　实际装配过程中，齿轮组的侧隙控制在合理区间，既不会因为侧隙过小导致传动卡滞、运转阻力过大，也不会因为侧隙过大导致正反转切换时出现明显的回差，影响机器人的控制精度；轴承位的公差配合采用基孔制过渡配合，既能够保证轴承外圈的固定可靠性，也方便维修时的轴承拆卸更换，输入轴与电机轴的连接采用扁位配合，能够传递更大的扭矩，避免大负载下出现轴孔打滑的问题。这套传动结构的设计完全围绕竞技机器人的实际使用需求展开，没有冗余的功能结构，每一处结构设计都对应着实际工况下的使用痛点，不管是用于赛事机器人的动力系统搭建，还是作为小型移动设备的减速传动方案参考，都具备很强的实际参考价值，结构设计的细节处理也充分考虑了加工、装配、维护全流程的便利性，适合作为小型重载传动结构的设计参考案例。
