2014FRC赛事空中协助竞技机器人设计

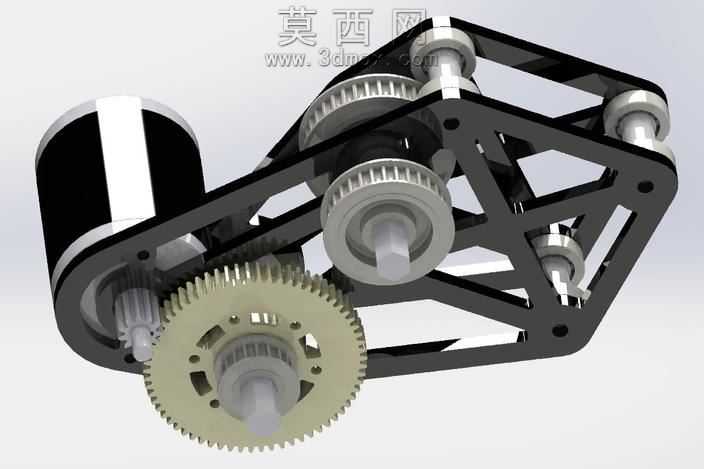

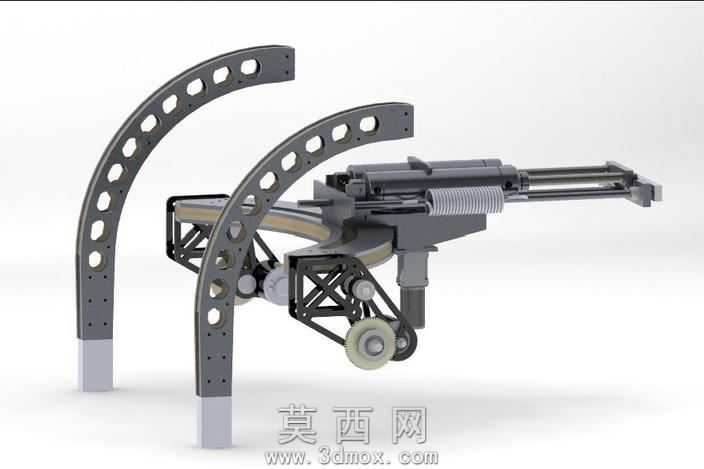

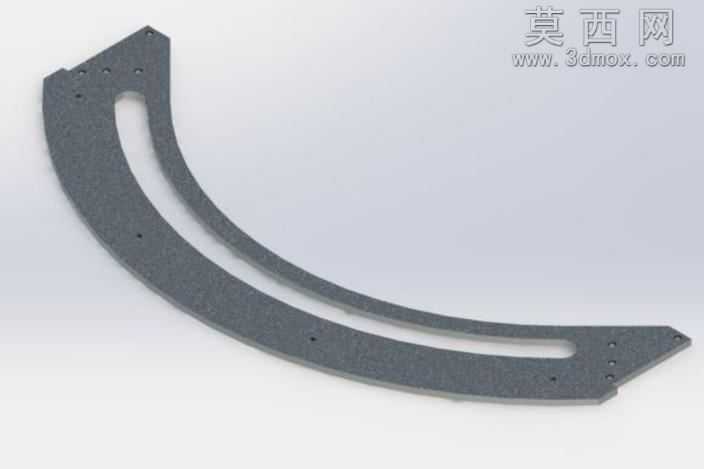

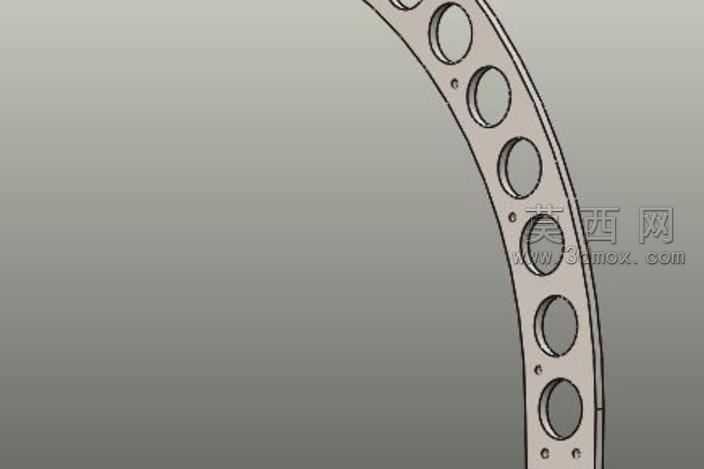

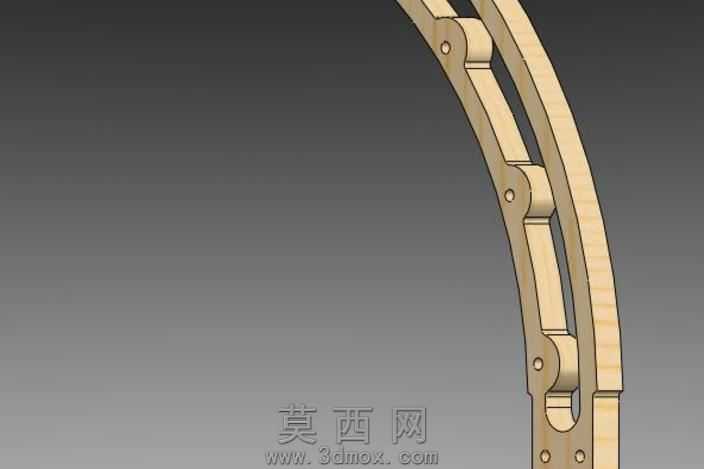

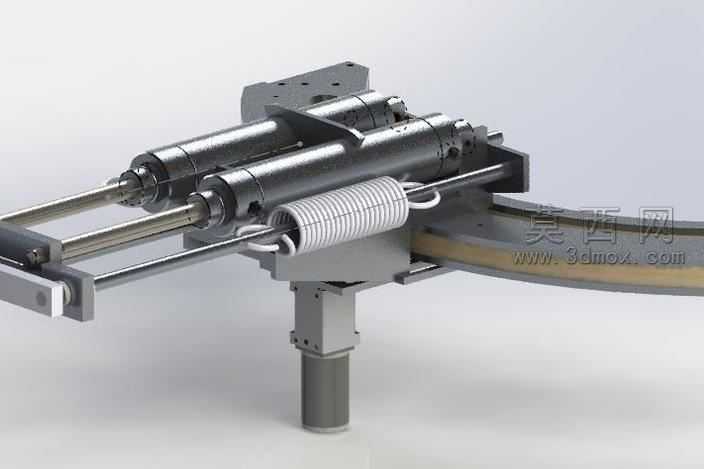

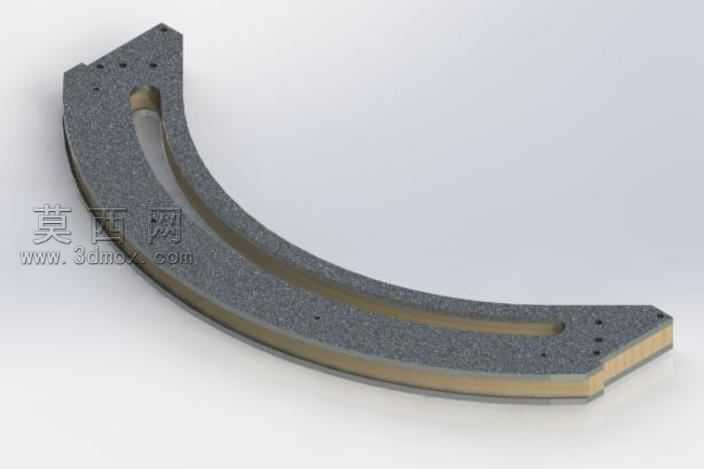

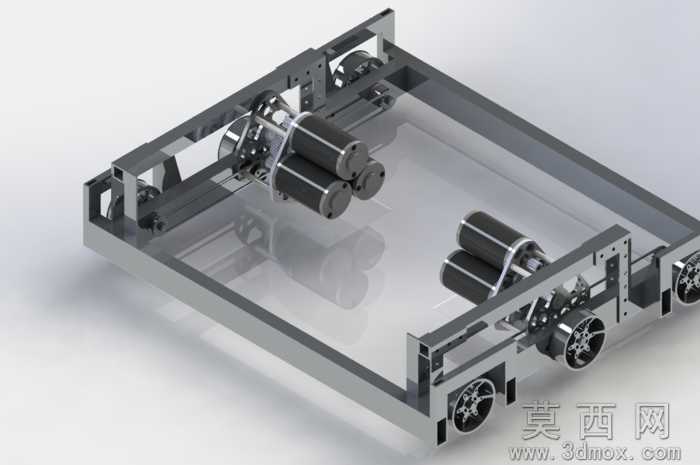

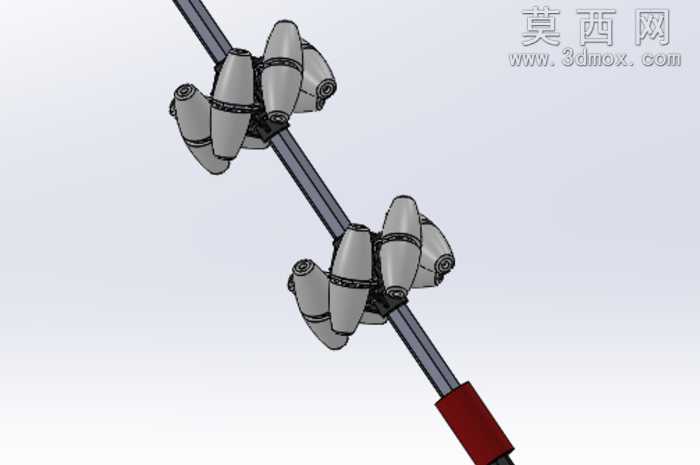

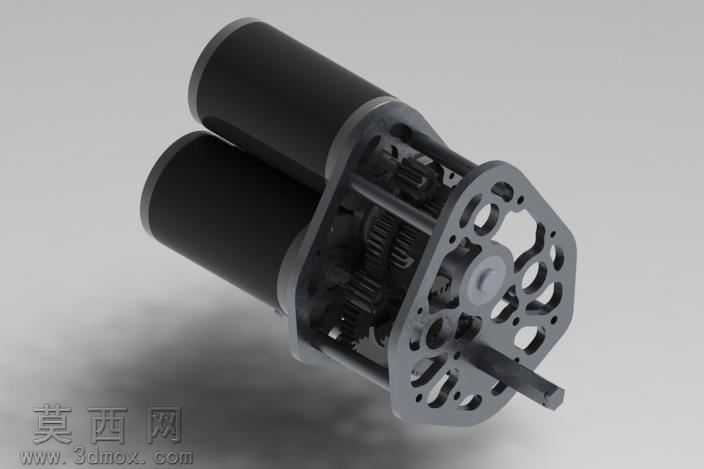

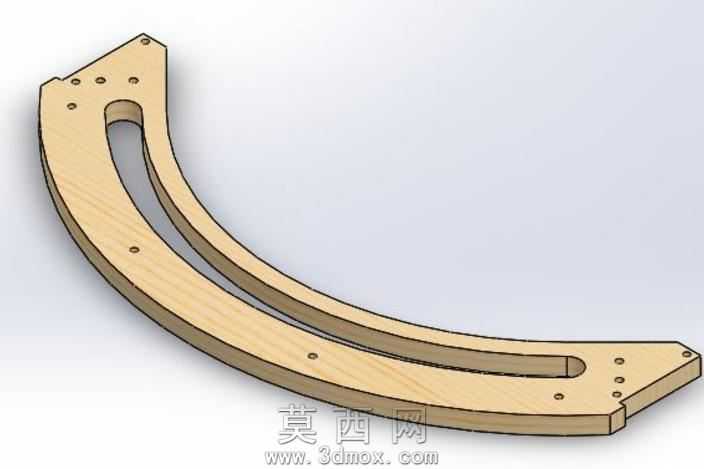

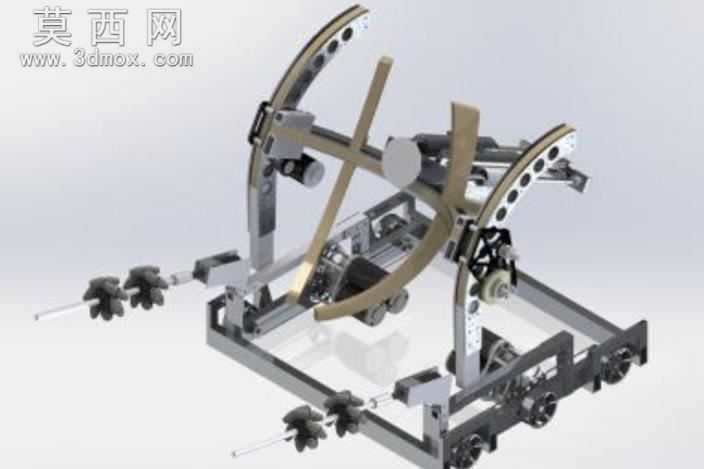

本模型为2014年FRC机器人竞赛打造的空中协助类竞技机器人，全程依托三维建模软件完成全参数化设计，从赛事规则需求拆解出发，先完成整体功能框架的布局规划，再逐步细化每一处机械结构，最终通过渲染模块输出高精度展示效果图。建模阶段采用自底向上的装配逻辑，首先搭建底部移动行走底盘，为四轮驱动结构，搭配带孔位的铝型材搭建的承载框架，预留出动力模块、传动模块、执行机构的安装位，孔位参数完全匹配标准紧固件尺寸，保证虚拟装配过程中无干涉问题，后续可直接导出工程图用于实物加工。中部为核心传动与动力舱，布置了伺服电机、齿轮传动组、传动轴系等部件，每一处传动副都做了运动仿真验证，保证动力传递路径顺畅，无卡滞、传动比匹配赛事动作需求。上部为核心的空中协助执行机构，采用弧形导轨搭配十字交叉的伸缩拨杆结构，弧形导轨上均匀排布调节孔位，可根据赛事任务需求调整拨杆的作业范围与行程，拨杆采用轻量化金属材质建模，在保证结构强度的同时降低整体负载，前端设置的拾取夹爪可完成赛事道具的夹取、传递、投放动作，前后延伸的杆端设置了缓冲限位结构，避免动作过程中产生刚性碰撞损坏部件。材质渲染阶段，针对不同部件匹配对应材质属性，金属框架赋予磨砂铝合金材质，传动齿轮赋予碳钢材质，行走轮赋予橡胶防滑材质，执行机构的弧形件做了阳极氧化金属质感处理，渲染时添加了柔和的环境光与阴影效果，清晰展现每一处结构的层次与装配关系，整体模型结构严谨，所有运动部件均保留了正确的装配约束与运动自由度，可直接用于运动仿真验证、赛事方案展示以及实物加工制作的参考，完整还原了参赛机器人的机械设计细节，兼顾了竞技赛事所需的结构强度、动作灵活性与轻量化需求。
