工程用双耳环铰接式液压油缸结构

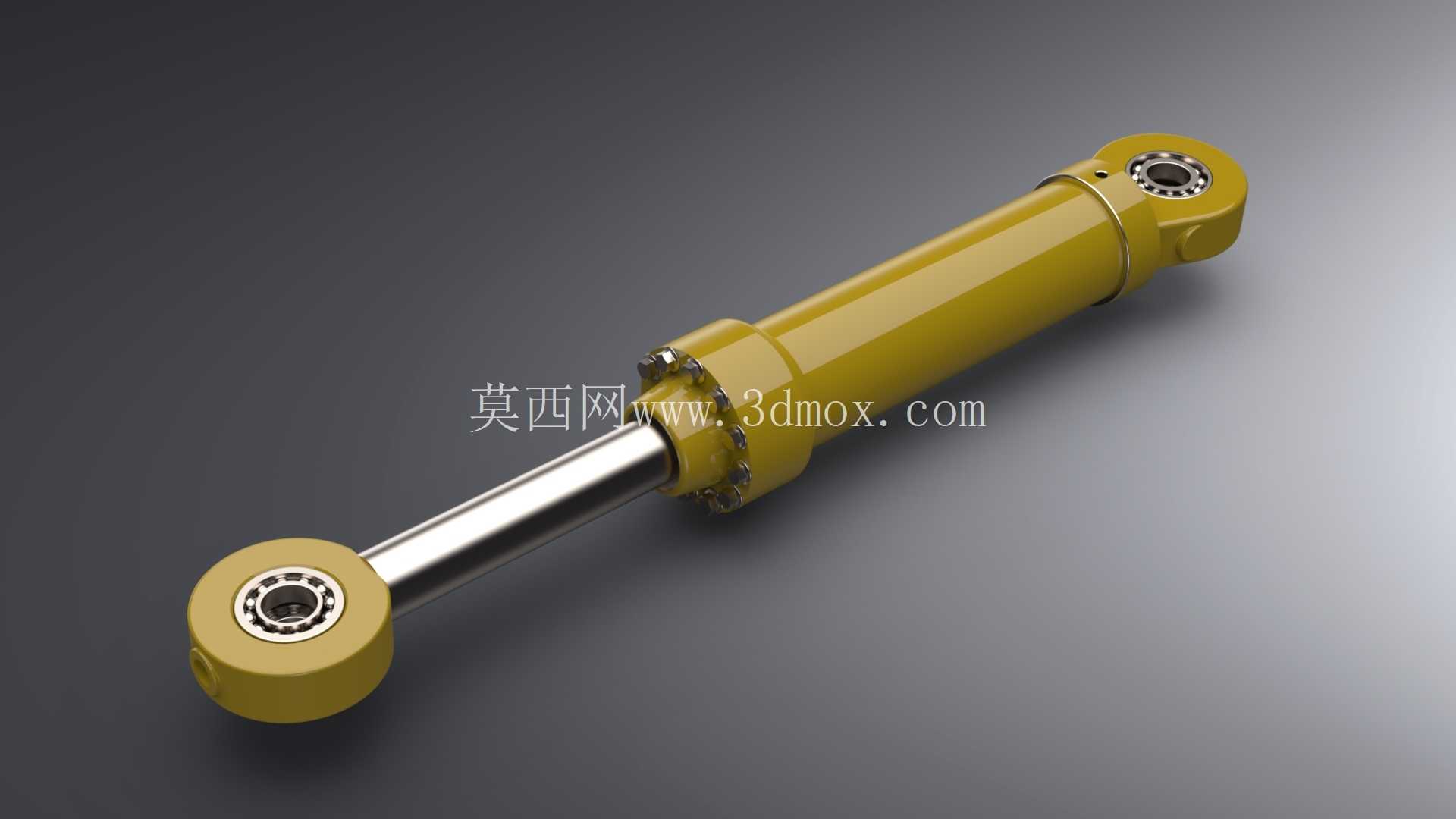

　　从结构设计逻辑来看，这款油缸采用两端耳环带关节轴承的安装形式，完全区别于法兰安装、脚座安装的刚性固定方案，关节轴承自带的角度补偿能力，能抵消安装面的形位公差，也能适配设备运行过程中铰接点的小幅摆动，避免活塞杆承受侧向弯矩——很多现场油缸早期漏油、杆体拉伤的故障，根源就是安装约束过强，活塞杆在伸出过程中被别劲，导致密封件偏磨、杆面镀层损伤，这种铰接设计从安装端就规避了这类常见失效点。在重型装备的动力执行端，这类双耳环铰接式油缸是把液压能转化为直线机械力的核心部件，日常在冶金产线的钢卷推送工位、建筑塔机的变幅机构、盾构机的管片拼装机调整端、矿山扒渣机的动臂驱动位，都能见到同结构产品的应用，它不需要复杂的中间传动结构，就能直接输出数吨到数十吨的推拉力，相比丝杠、气缸这类直线驱动部件，它的功率密度更高，同等输出力下的安装占用空间更小，抗冲击载荷的能力也更强。

　　缸筒部分采用厚壁无缝钢管加工，内孔做珩磨处理，表面粗糙度控制在Ra0.4以下，既能减少活塞密封的滑动摩擦阻力，也能给密封件提供均匀的贴合面，避免内泄超标；活塞和活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，在高频往复、带冲击的工况下不会出现连接松脱，活塞上的密封组合采用格莱圈加导向环的配置，导向环采用填充聚四氟乙烯材质，既能承受径向载荷，也不会刮伤缸筒内壁，格莱圈的双向密封特性可以同时封住无杆腔和有杆腔的压力油，把内泄量控制在标准允许的范围内。

　　活塞杆表面镀硬铬处理，镀层厚度在0.03-0.05mm之间，硬度达到HV800以上，既能抵御工地、车间场景下的粉尘、水汽腐蚀，也能减少外部杂质刮伤杆面的概率，杆端的防尘圈采用双唇口结构，能在活塞杆回缩的时候刮掉附着在杆面的灰尘、铁屑，避免杂质被带入缸筒内部污染液压油、损伤密封件。从安装边界来看，这类油缸的尺寸选型首先要确认两个耳环铰接点的中心距，也就是油缸完全缩回时的安装距，这个尺寸直接决定了它能不能适配现有设备的安装位，其次是活塞杆的行程，要匹配设备需要的直线位移量，避免出现行程不足推不到位，或者行程过长导致活塞顶到缸端盖的问题；耳环内孔的直径要和设备上的铰接销轴匹配，关节轴承的允许摆角一般在±5度以内，选型时要核算设备运行过程中铰接点的最大摆动角度，不能超出轴承的允许范围，否则会造成轴承早期碎裂。

　　在实际选型匹配的时候，还要结合系统工作压力核算输出力，无杆腔的推力是系统压力乘以活塞面积，有杆腔的拉力是系统压力乘以活塞与杆的环形面积，要保证推拉力都能覆盖工位的最大负载，还要留1.2-1.5倍的安全系数，避免负载波动的时候油缸出力不足；油口的位置一般布置在缸筒两端的侧面，接管的时候要预留足够的软管弯曲半径，避免设备摆动过程中油管被拉扯、弯折，造成油路堵塞或者油管破裂。很多现场维护人员容易忽略的是油缸的排气设计，这款油缸在两端端盖上都设置了排气塞，首次安装或者长期停机后重启的时候，要松开排气塞把缸筒内的空气排干净，否则空气混入液压油会造成油缸爬行、抖动，运行平稳性下降，严重的时候还会因为气蚀损伤密封和缸筒内壁。另外，两端的缓冲结构也做了针对性设计，在活塞运行到行程端点的时候，缓冲柱塞会先插入端盖的缓冲孔，把封在端部的油液通过节流缝隙缓慢排出，形成阻尼缓冲，避免活塞高速撞击端盖，减少运行过程中的冲击噪音，也能延长缸体和密封的使用寿命，这种缓冲结构的节流效果可以通过端盖上的节流螺钉调整，根据实际运行的速度来调节缓冲力度，适配不同工况的运行节奏。
