多针规格防水螺纹式圆形电连接器结构

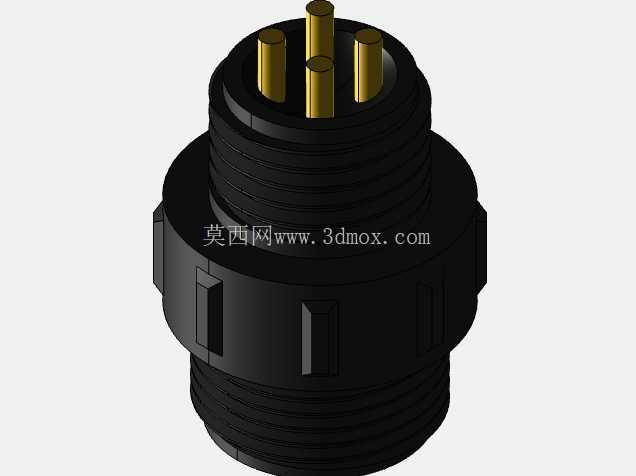

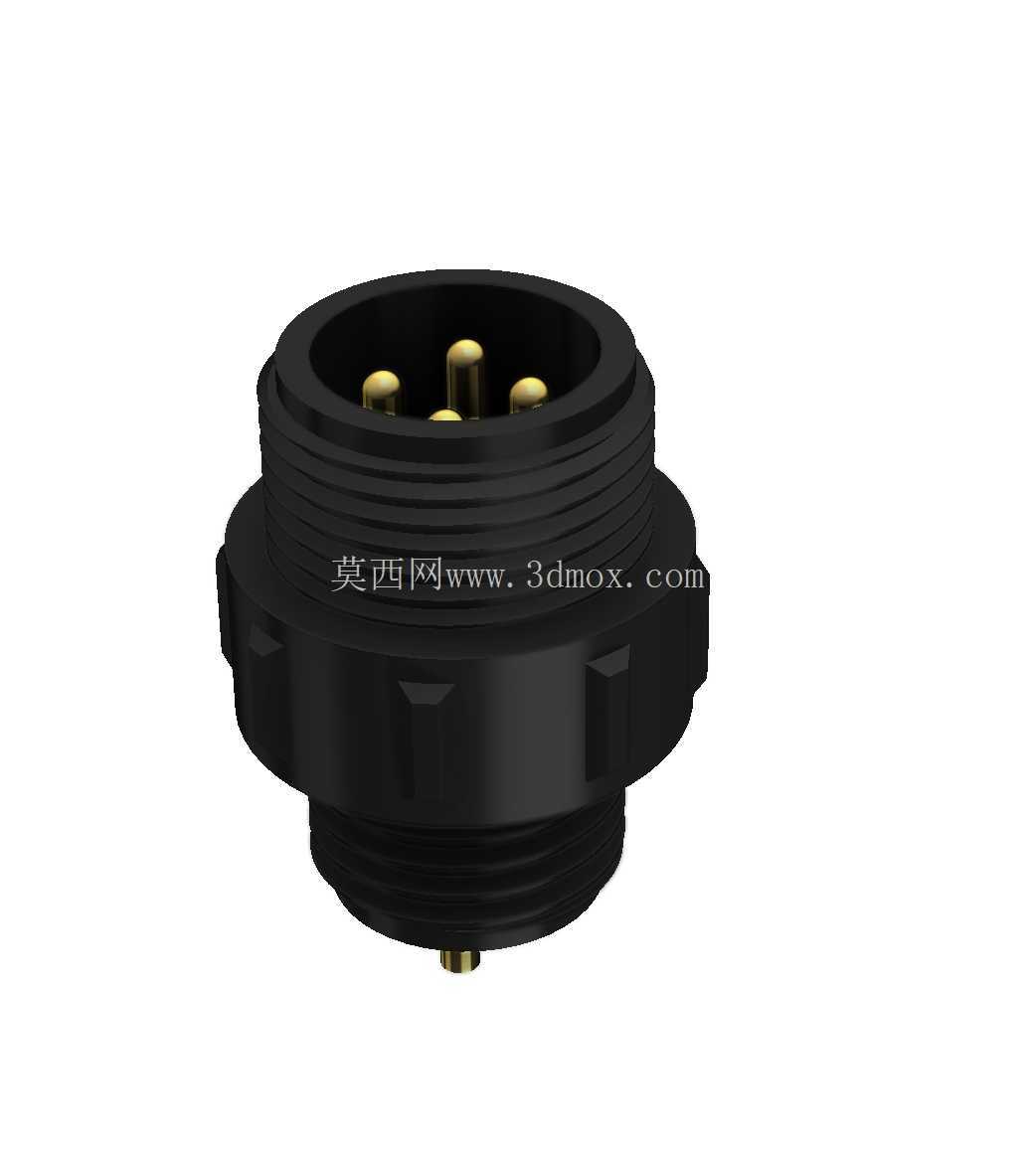

　　这类螺纹锁紧式圆形电连接器，是水下通讯设备、户外勘探传感系统、船用电子装置里常用的信号与小功率电源传输接插件，日常选型时经常会碰到不同针数的适配需求，这次做的结构覆盖了3针、4针、8针三种常用配置，能覆盖绝大多数低引脚数的水下、户外设备接线场景。从实际使用场景来看，这类连接器需要长期暴露在高湿、甚至带水压的浸水工况里，所以外壳整体采用了带外螺纹的圆柱结构，两端的螺纹段分别用来对接设备面板的安装螺母和对接端的锁紧帽，中间的六角防滑棱是给安装时扳手夹持预留的结构，避免安装时外壳跟转导致密封面错位。设计的时候首先考虑的是密封可靠性，插针端面和外壳端面的台阶差做了精准控制，公端插针突出外壳内端面的长度刚好和母端插孔的插入深度匹配，不会出现插针过长顶坏母端绝缘体、或是插针过短接触不良的问题；外壳外侧的螺纹牙型做了圆角处理，避免锁紧时割伤配套的橡胶密封圈，密封槽的宽度和深度按照线径2mm的O型圈做适配设计，压缩量控制在22%-28%之间，既能保证IP68级的防水性能，又不会因为压缩量过大导致密封圈永久变形失效。

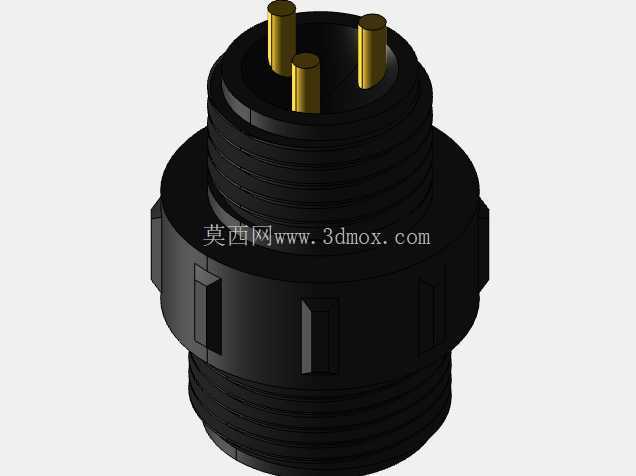

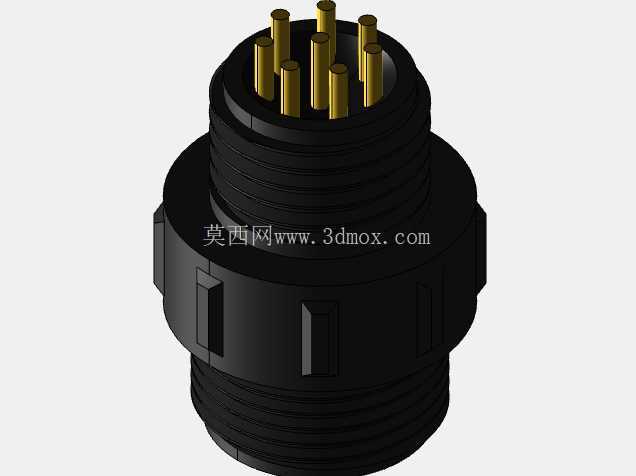

　　安装边界上，连接器主体的最大外径是六角棱的对边尺寸，面板安装时只需要开对应直径的过孔，靠两端的锁紧螺母夹紧面板就能完成固定，不需要额外做复杂的定位结构，面板厚度适配范围从1mm到5mm，能覆盖薄金属机壳、工程塑料外壳等多种常见设备壳体的安装需求。插针的排布采用了等圆心角均匀分布的方式，3针版本相邻插针夹角120度，4针版本为90度，8针版本为45度，不同针数版本的绝缘体外形尺寸保持一致，外壳安装尺寸完全通用，用户在同一台设备上需要不同针数的接口时，不需要重新开面板安装孔，能大幅减少壳体加工的成本和设计变更的工作量。

　　插针本身采用了铜合金镀金的工艺设计，接触电阻低，抗腐蚀能力强，适合长期在户外、高盐雾的环境下使用，插针和绝缘体之间采用了注塑包胶的固定方式，避免插针在反复插拔过程中出现松动退针的问题；绝缘体选用了耐温范围宽、绝缘性能好的工程塑料，能在-40℃到85℃的环境温度下长期工作，不会因为温度变化出现开裂、绝缘性能下降的问题。实际做结构验证的时候，特意把插拔力控制在了合适的范围，单针插拔力在1.5N到3N之间，整个连接器的总插拔力不会超过24N，既保证插合之后接触可靠不会因为振动松脱，又不会因为插拔力过大导致现场接线操作困难。

　　外壳外侧的防滑棱除了方便扳手夹持，在没有工具的情况下，也能靠手拧完成初步的锁紧，适合野外作业没有配套工具的应急安装场景。另外，连接器尾部的出线端也做了阶梯式的结构，能适配不同外径的防水线缆，和尾部的防水格兰头配合之后，能实现从线缆到对接端的全链路密封，不会出现水从线缆外皮渗入连接器内部的情况。在做三维结构的时候，所有的配合尺寸都按照行业通用的互换标准做了适配，和同规格的市售连接器能实现完全互换，不需要修改配套的对接端结构就能直接替换使用，对于设备维修替换、旧设备升级来说非常方便。不同针数的版本除了内部插针数量和排布不同，外部所有安装尺寸、对接尺寸都保持一致，在做系列化产品设计的时候，只需要更换内部的绝缘体插针组件就能实现不同引脚数的配置，能大幅减少零部件的种类，降低生产和仓储的管理成本。这类连接器除了水下通讯设备，也能用在户外LED照明、露天工业传感设备、港口机械的电气接线等场景，只要是需要防水、抗振动的电气连接部位，这种螺纹锁紧的圆形连接器都比普通的卡扣式连接器可靠性更高，抗振动性能更好，不会因为设备长期运行的振动导致连接松脱断电。
