六冲程内燃动力机构三维结构设计

这套动力机构的三维结构，核心是在传统四冲程循环基础上拓展两个额外做功冲程，通过缸内余热二次利用提升热效率，目前主要应用在小型通用动力、低油耗代步载具以及特种作业便携动力单元的前期研发验证环节，相比同排量四冲程机型，能在不增加燃油喷射量的前提下额外输出15%-20%的轴功率，同时降低排气温度减少后处理系统的热负荷。

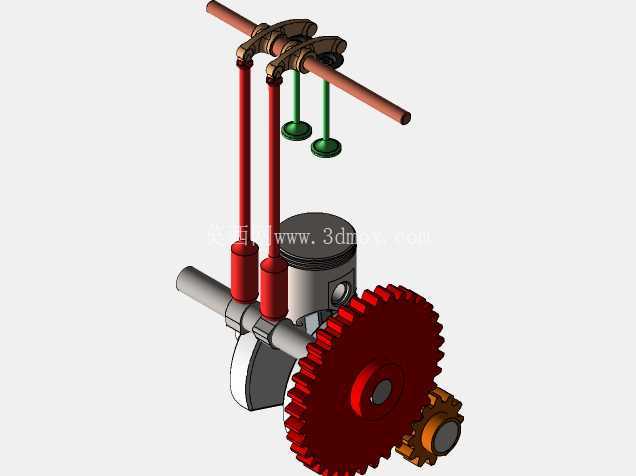

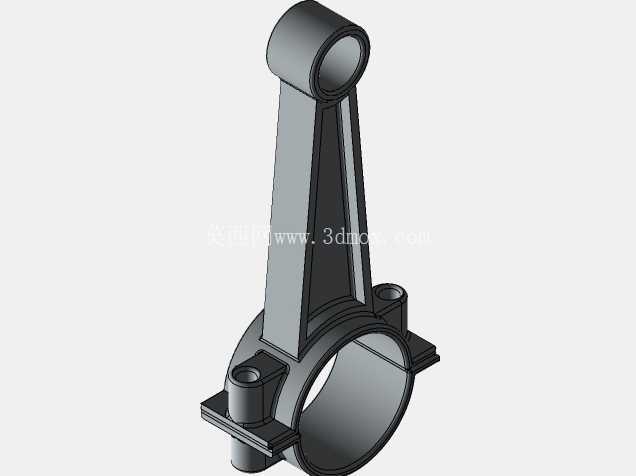

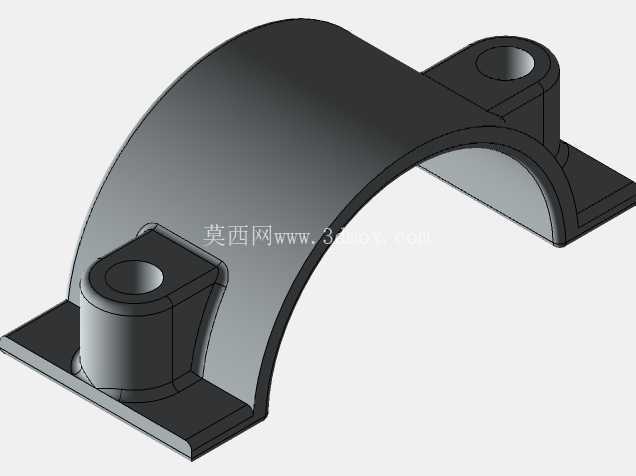

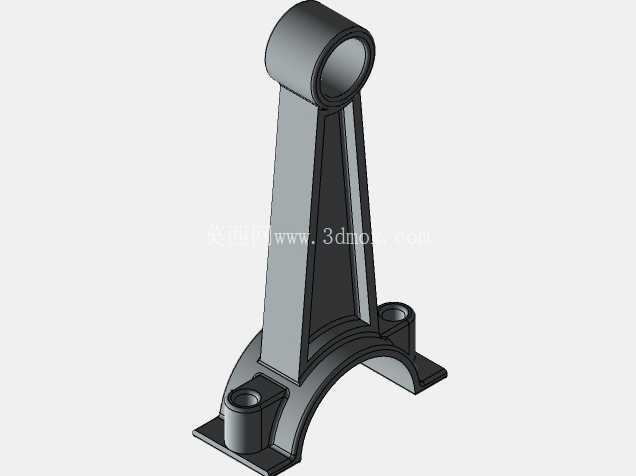

从结构组成来看，模型完整还原了活塞组件、曲柄连杆机构、顶置配气推杆、正时齿轮组的装配关系：活塞采用平顶铝制结构设计，裙部预留了活塞环安装槽与销座孔，和连杆小头通过活塞销实现浮动连接，连杆大头采用剖分式结构贴合曲柄销，保证高速往复运动下的连接可靠性；曲轴输出端集成了大模数正时主动齿轮，和上方凸轮轴驱动齿轮啮合，传动比严格匹配六冲程循环的配气相位，两个额外冲程对应的气门开启关闭角度，在齿轮啮合的正时标记上做了对应偏移，避免出现配气错乱导致的动力反推。

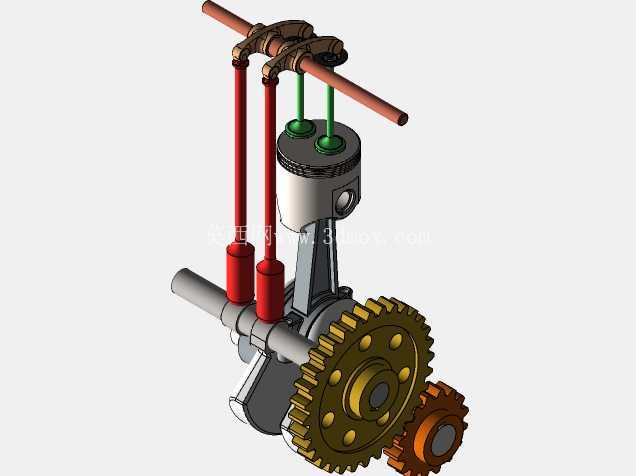

配气部分采用侧置凸轮轴驱动顶杆的结构，两根红色进油推杆对应额外冲程的工质注入通道，两根绿色推杆控制常规进排气门的启闭，顶杆上端的摇臂支座采用分体式螺栓固定，方便后期调整气门间隙，摇臂和气门杆接触位置预留了耐磨垫片安装位，降低长期往复冲击下的磨损量。顶部的横向摇臂轴做了中空设计，可接入润滑油路实现摇臂衬套的持续润滑，减少运动副的摩擦阻力。

设计过程中优先考虑了安装边界的适配性：整个动力单元的曲轴输出轴采用标准渐开线花键结构，可直接匹配通用小型动力的离合器、发电机输入端连接法兰，不需要额外做转接座设计；缸体外径、安装支脚的孔位间距和同排量常规四冲程通用机保持一致，可直接替换现有通用动力机架上的老旧机型，不需要重新改动机架的焊接结构，降低终端用户的替换改造成本。正时齿轮组的外侧预留了齿轮室盖的安装密封面，密封槽宽度按照常规耐油橡胶密封圈的尺寸设计，可保证机油腔的密封性能，避免高速运转下出现机油渗漏。

从功能实现逻辑来看，前四个冲程和常规四冲程机保持一致，完成进气、压缩、做功、排气的基础循环后，缸内残留的高温废气不直接排出，通过额外的工质注入通道喷入少量纯水，利用缸壁余热让水瞬间汽化膨胀推动活塞完成第五个冲程的做功，之后第六个冲程将汽化后的废气排出缸外，整个过程不需要额外增加燃油消耗，还能借助水汽汽化降低缸内温度，减少冷却系统的散热负荷。模型中特意还原了第五冲程对应的工质注入推杆结构，和常规进排气推杆的位置做了区分，装配时可通过推杆直径差异快速识别对应功能，避免装错导致的配气失效。

结构细节上，曲柄的平衡块按照往复惯性力的计算结果做了偏心去重设计，可抵消活塞连杆组件高速往复运动产生的一阶振动，降低整机运行时的震动幅度；齿轮采用变位齿轮设计，避免小齿数齿轮出现根切问题，同时提升啮合重合度，降低正时传动的噪音；活塞销座两侧预留了卡环槽，可安装弹性卡环限制活塞销的轴向窜动，避免销子窜出刮蹭缸壁。整个装配体的所有配合面都按照实际加工公差做了间隙预留，运动部件之间不存在干涉问题，可直接导入运动仿真模块添加运动副，模拟完整六冲程循环的部件运动状态，验证配气相位、活塞行程的匹配合理性，也可作为相关课程设计、动力方案验证的参考结构，帮助设计人员快速梳理六冲程动力的结构逻辑，减少前期方案设计的重复建模工作量。
