适配15mm挤压线轨的滑轮绳索导向防护件

在竞技类机器人的线性升降机构调试现场，绳索脱槽一直是影响机构运行可靠性的高频问题，尤其是采用15mm规格挤压线性滑轨的级联升降结构，升降行程内滑轮与绳索的配合间隙受运行振动、负载波动影响极易出现偏移，一旦绳索从滑轮绳槽脱出，轻则导致升降动作卡滞，重则造成绳索磨损断裂、升降负载下坠，直接影响整套机构的动作完成度。这款滑轮绳索导向件，正是针对这类挤压线轨级联升降场景的绳索限位需求开发，核心作用就是在滑轮的入绳、出绳侧形成刚性防护边界，全程约束绳索的径向窜动范围，从结构上杜绝绳索从滑轮绳槽脱出的可能。

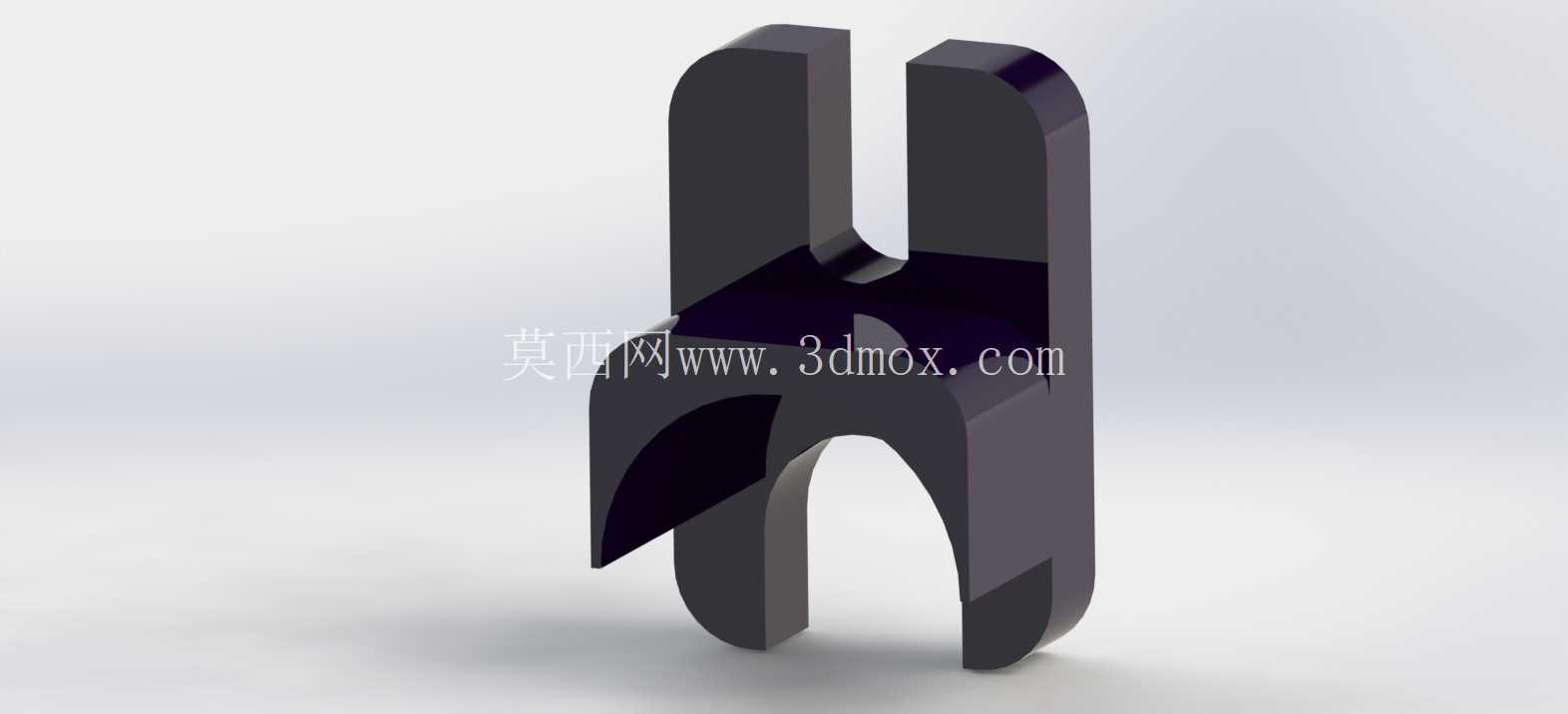

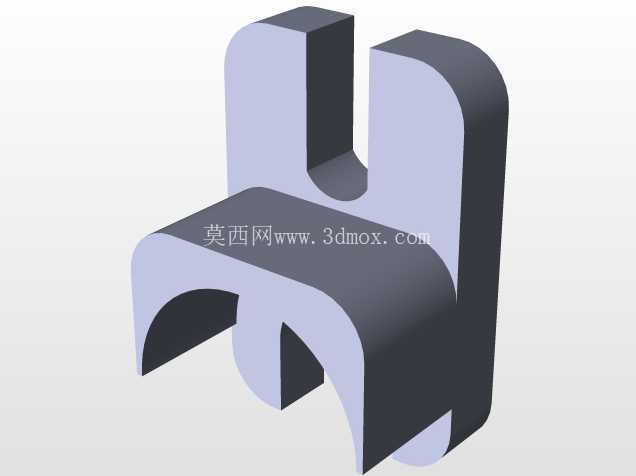

从结构设计逻辑来看，这款导向件没有采用传统的全包式滑轮护罩结构，而是结合15mm挤压线轨的安装截面特征做了适配性的轮廓优化：整体采用对称式的U型限位臂结构，两个限位臂分别从滑轮的两侧绳槽边缘向上延伸，臂体内侧面与滑轮绳槽的侧边保留1.2mm的均匀间隙，既不会干涉滑轮的正常转动，也能在绳索出现径向偏移时第一时间抵住绳索，避免其位移量超过绳槽的有效限位深度。导向件的底部采用与15mm挤压线轨截面完全匹配的卡合轮廓，安装时可以直接卡入线轨的侧边安装槽，不需要额外打孔或者加装复杂的转接支架，安装定位精度完全由线轨本身的成型精度保证，避免了二次加工带来的安装误差。

从安装边界尺寸来看，这款导向件的整体宽度与15mm挤压线轨的滑轨宽度保持一致，不会超出滑轨的侧面轮廓，不会和级联升降结构的相邻运动部件产生运动干涉；导向件的高度控制在滑轮直径的三分之二位置，既覆盖了绳索进出滑轮的全部有效工作段，也不会因为过高的结构增加不必要的安装空间占用，适配级联升降结构紧凑的布局要求。导向件的内边缘全部做了R1.5的圆角过渡处理，避免尖锐边缘在绳索窜动时割伤绳体，延长绳索的使用寿命；卡合部位预留了0.2mm的弹性变形余量，既可以保证卡入线轨后的紧固度，不会因为机构运行的振动出现松动移位，也能在需要调整位置时沿着线轨槽快速滑动调整，不需要完全拆卸就能适配不同行程位置的限位需求。

在实际应用中，这类导向件不需要搭配额外的紧固件，依靠自身卡合结构与线轨的过盈配合就能完成固定，安装效率比传统的螺栓固定式护罩提升60%以上，尤其适合需要快速迭代调整的机器人开发场景。针对升降机构不同的负载工况，导向件的限位臂厚度做了针对性的强度校核，在绳索受到最大侧向窜动力时，限位臂的变形量控制在0.1mm以内，不会因为受力变形导致限位间隙变大，始终保持稳定的绳索约束效果。和传统的滑轮挡边结构相比，这款导向件的防护范围覆盖了滑轮前后各10mm的绳索段，不仅仅是限制绳槽位置的绳索位移，还能对进出滑轮的倾斜绳索起到导向修正作用，让绳索始终以接近垂直的角度进入绳槽，减少绳索与绳槽边缘的摩擦损耗，同时降低滑轮运行时的侧向受力，延长滑轮轴承的使用寿命。

在结构细节处理上，导向件与绳索接触的所有表面都做了低粗糙度处理，表面粗糙度控制在Ra1.6以下，减少绳索高速滑动时的摩擦阻力，避免因为摩擦阻力过大导致升降机构的动力损耗增加。针对不同直径的配套绳索，导向件的限位间隙可以通过调整卡入线轨的前后位置做微量调整，适配2mm到3mm直径的编织绳索使用，不需要更换不同规格的导向件就能覆盖多数小型升降机构的绳索配置需求。在级联升降机构的多层滑轨布局中，每一层滑轮位置都可以加装这款导向件，不会因为层间间距小出现安装干涉，能够为整套升降绳索系统提供全行程的防脱保护，大幅降低机构运行过程中的故障排查成本，尤其适合对运行可靠性要求较高的连续动作场景。
