L型步进电机直角安装固定支架结构

在自动化输送线、小型非标专机、3D打印运动轴、桌面级机械手这类需要紧凑布置动力源的场景里，步进电机的安装固定件直接决定了传动系统的同轴度稳定性与长期运行的抗振表现，这款L型直角安装支架正是针对卧式布置步进电机的安装需求设计的支撑结构。从实际使用场景来看，这类支架常被用在同步带传动模组、丝杆滑台的端部动力安装位，也可用于小型分拣设备、点胶工位的动力单元固定，替代传统的型材拼接固定方式，减少装配时的调校工作量，避免多零件拼接带来的累积误差。

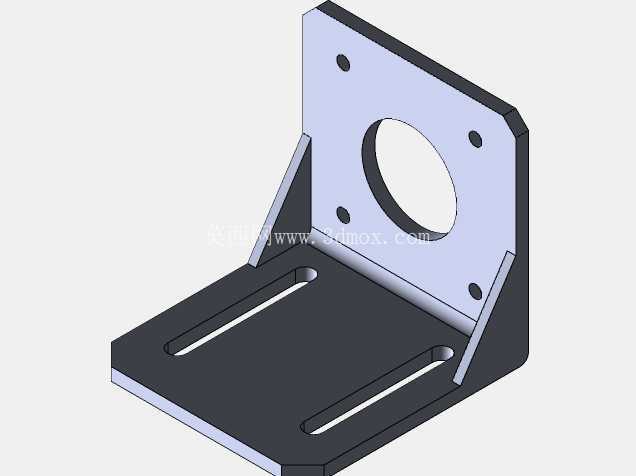

从功能特性上看，支架采用垂直折弯的L型结构，竖直立面为电机安装面，加工有与对应规格步进电机法兰匹配的安装孔位，中心预留大直径通孔用于电机输出轴穿过，同时避让电机本体的定位止口，保证电机安装后法兰面与支架立面完全贴合，不会出现偏斜导致的轴系别劲问题。水平底座为设备安装面，开设两条平行的长条形腰型孔，这类孔型设计给安装位置留出了前后调节余量，装配时可以先松掉底座固定螺栓，微调电机位置来张紧同步带、调整丝杆与电机轴的同轴度，调校到位后再锁紧螺栓，相比圆孔固定的支架，现场装配的容错率更高，也方便后期维护时调整传动张紧度。立面与底座之间增设了三角形加强筋，连接两个垂直板面，当电机输出扭矩较大、或者设备运行存在频繁启停冲击时，加强筋可以分散折弯处的应力，避免长期受力后支架立面出现外倾变形，保证电机轴的位置精度不会随使用时间推移出现偏移。

设计思路上完全围绕步进电机的安装受力特点展开，竖直安装面的孔位布局严格匹配对应法兰尺寸步进电机的安装孔距，四个安装孔均匀分布在中心通孔四周，保证电机锁紧后各螺栓受力均匀，不会出现单侧受力导致的法兰面贴合不严。中心通孔的直径略大于电机输出轴及联轴器的最大外径，既保证轴件可以顺利穿过，也不会因为孔过大损失立面的结构强度。底座的腰型孔长度覆盖了常用的张紧调节行程，孔的宽度适配常规的内六角圆柱头螺栓尺寸，安装时螺栓可以从腰型孔上方穿入，下方配合型材螺母或者设备底板的螺纹孔锁紧，不需要在支架下方预留过大的操作空间，适合紧凑安装空间内使用。折弯处采用圆弧过渡，避免直角折弯带来的应力集中问题，同时也能消除加工时的锐边，减少装配过程中划伤操作人员的风险。

从安装边界尺寸来看，竖直立面的高度刚好覆盖对应规格步进电机的法兰安装面，不会向上延伸过多干涉电机尾部的编码器或者接线插头，水平底座的深度足够保证支架放置在设备安装面上的稳定性，腰型孔的中心距设置兼顾了调节范围与底座的结构强度，当支架通过腰型孔固定在20系列、30系列铝型材或者钢板加工的设备底板上时，螺栓锁紧位置不会超出型材的槽宽范围，不需要额外增加转接板。支架的整体厚度选择兼顾了刚性与轻量化需求，既不会因为板材过薄导致受力变形，也不会因为过厚增加不必要的重量与材料成本，对于常规42、57系列步进电机的安装场景，这个厚度的支架完全可以承受电机额定扭矩下的反作用力，不会出现共振问题。

实际装配过程中，只需要先将电机通过螺栓固定在支架的竖直立面上，保证电机法兰与支架面完全贴合，再将整体组件放置到设备的预设安装位，通过底座的腰型孔穿入螺栓，初步预紧后调整电机位置，保证电机输出轴与传动部件的同轴度、同步带张紧度符合要求后，交叉锁紧底座的固定螺栓即可完成安装。相比采用角码、型材拼接的固定方式，这种一体化折弯的支架不需要多个零件组合装配，减少了零件数量，也避免了多个连接面之间的装配误差，长期运行后不会因为连接螺栓松动出现电机位置偏移，对于需要保证传动精度的运动轴来说，这类一体式支架的可靠性远高于拼接式固定结构。在一些需要频繁拆装电机的维护场景里，这种支架的结构也能减少拆装后的调校时间，电机重新安装到支架立面上时，因为安装孔位是固定的，电机轴的位置重复精度可以得到保证，不需要重新做全行程的同轴度调校。
