50mm行程柔性HIWIN线性执行器结构

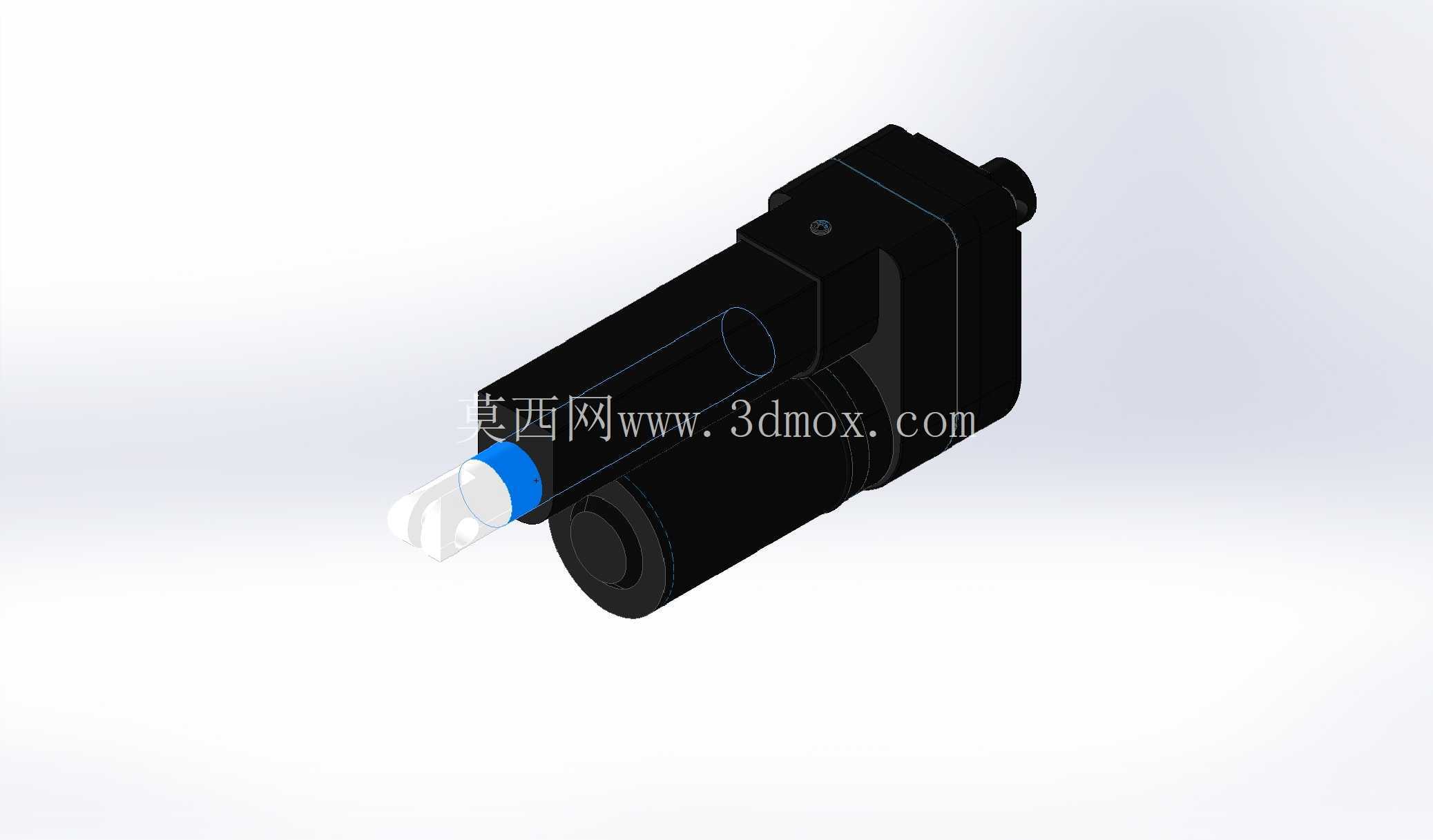

　　在自动化产线的精密位移工位、小型检测设备的进给单元、医疗实验设备的微量调节机构中，这类小行程线性执行器的应用占比逐年提升，尤其是带柔性输出端的结构，能在保证位移精度的同时，抵消安装面的平行度误差、对接工位的微小错位，避免刚性连接带来的卡滞、负载端轴承憋劲等常见工程问题。这款50mm行程的上银线性执行器，整体采用集成化的缸体与驱动端一体化布局，没有外露的传动杆件，外部壳体做了全封闭的黑色硬质阳极氧化处理，能在多尘、有少量切削液飞溅的车间环境下使用，不需要额外加装伸缩防护套，减少了后期维护的密封件更换频次。

　　从结构设计逻辑来看，驱动端集成在执行器尾部，内置的传动副将旋转运动转化为推杆的直线往复运动，输出端的白色柔性接头是整个结构的核心设计点，这个接头采用自润滑工程材质，具备一定的径向浮动量与角度偏转补偿能力，在和负载端连接时，不需要严格保证推杆轴线与负载运动方向的完全同轴，允许0.5度以内的安装偏角，以及1mm以内的径向错位，大幅降低了现场安装的调试难度，尤其是在多工位拼接的自动化设备中，各工位的加工误差累积很容易导致执行器对接不同轴，这种柔性结构就能很好地吸收这类误差，避免推杆受径向力导致的传动副磨损加快、使用寿命缩短。

　　外形尺寸方面，整个执行器的主体截面为近似方形结构，安装面预留了标准的螺纹孔位，不需要额外制作转接板就能直接固定在标准铝型材框架或者设备安装板上，50mm的额定行程刚好覆盖多数小型工位的调节需求，比如检测探头的进退、小型工件的顶起定位、料道挡块的伸缩这类动作，行程冗余量控制在5mm以内，不会因为行程过长导致设备整体尺寸变大。安装边界上需要注意，执行器尾部的驱动模块有突出的接线与安装结构，在布局设备内部空间时，尾部需要预留至少20mm的接线与散热空间，输出端的柔性接头在最大伸出位置时，要避免和周边结构发生干涉，尤其是在做往复运动时，接头的浮动范围也要纳入干涉检查的范围，不能只按推杆的刚性运动轨迹做空间校核。

　　实际使用中，这类执行器的输出推力能满足多数轻负载工位的需求，运行过程中噪音低，传动平稳，没有步进电机直连丝杆结构的顿挫感，适合用在对运行噪音有要求的实验设备、办公类自动化设备中。和普通的气缸相比，这款电动线性执行器不需要配套气源管路与电磁阀，只需要接电与控制信号就能实现多点位的位置控制，位移重复精度能达到±0.1mm，不需要额外加装位移传感器做闭环反馈，在小行程、多点位控制的场景下，综合成本比气缸加磁性开关的方案更低，后期维护也不需要处理气源含水、漏气这类常见问题。结构建模的时候，要重点还原柔性接头的浮动间隙、壳体上的安装孔位尺寸、驱动端的接口位置，这些都是做设备布局时干涉检查的关键要素，尤其是安装孔的孔距与螺纹规格，直接决定了执行器能不能直接和现有设备框架适配，建模时不能随意简化这些结构细节，否则导出的工程图会给现场安装带来误导。另外，执行器侧面的工艺槽与定位基准面也要准确还原，这些基准面是现场安装时打表找正的参考，建模时如果基准面位置偏移，会导致整个执行器的安装基准出错，进而影响整个工位的运动精度。
