高扭矩有刷直流CIM电机结构设计

在机器人竞赛类移动平台、小型重载执行机构的动力选型场景中，这类有刷直流电机的适配性一直是结构工程师重点考量的方向，区别于普通微型直流电机的低扭矩输出特性，该款电机的设计从核心磁路到输出轴结构都围绕高负载、高转速的连续作业需求做了针对性优化。从实际落地的安装场景来看，这类电机常被用于轮式机器人的驱动轮动力输入、机械臂关节的辅助动力输出、小型弹射机构的动力源，在需要短时间内输出大扭矩、同时维持较高转速的工况下，其输出特性能够匹配多数竞赛类设备的动力需求，不需要额外搭配大减速比的减速箱就能满足基础负载要求，能有效压缩整套动力单元的安装空间。

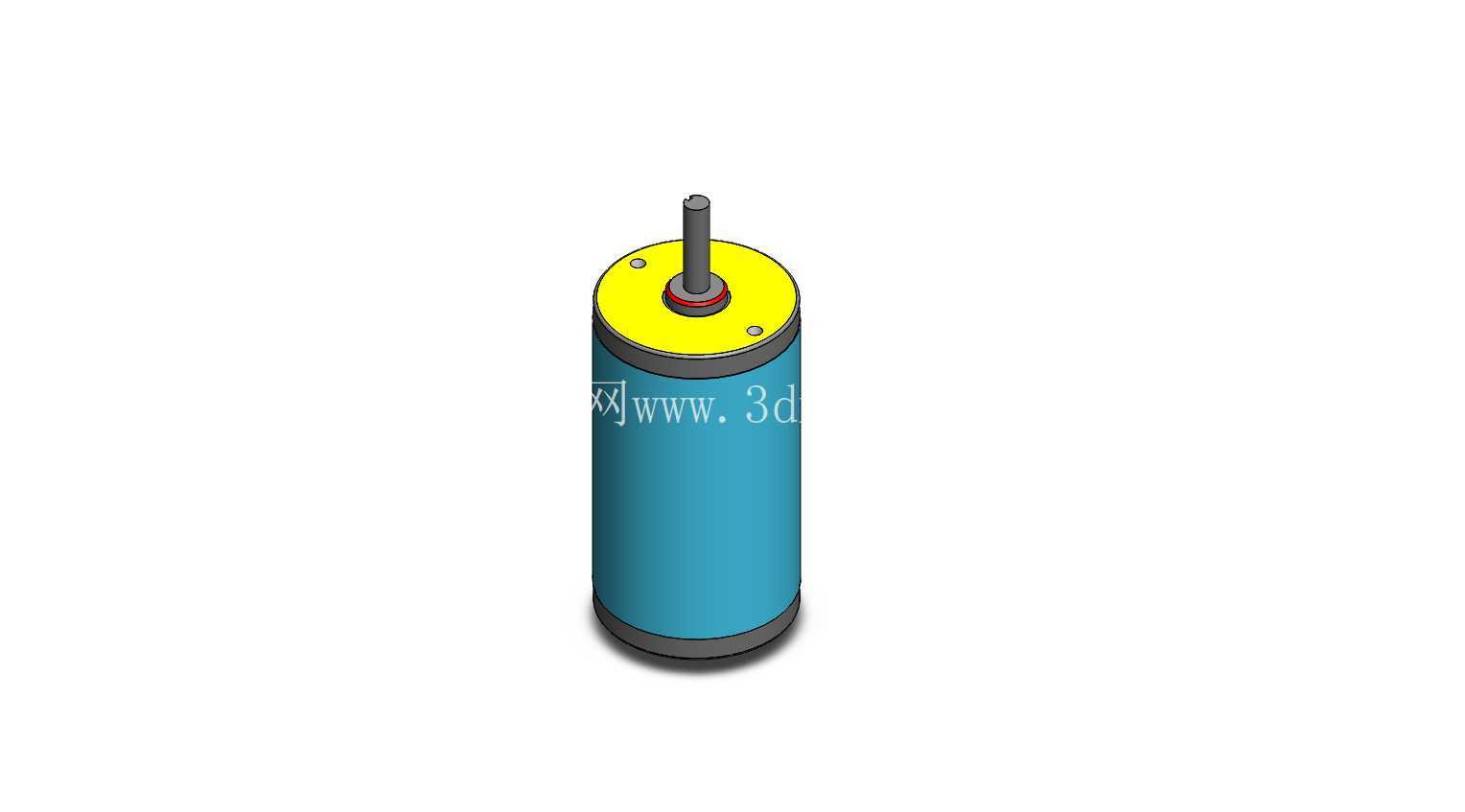

从结构设计思路来看，该电机采用圆柱型一体式机壳结构，机壳主体作为磁钢的安装载体同时承担散热功能，蓝色的绝缘涂层覆盖机壳外表面，既可以避免安装过程中与金属机架接触造成的短路风险，也能提升机壳表面的耐磨性能，应对竞赛场景中常见的磕碰、摩擦损耗。顶部的黄色端盖采用定位止口与机壳配合，保证端盖与机壳的同轴度，输出轴从端盖中心的轴承位穿出，轴端做了标准的光轴加卡簧槽设计，既可以通过顶丝直接安装同步轮、驱动轮，也可以搭配联轴器连接外部负载，轴根部的密封结构能够阻挡赛场常见的灰尘、细小碎屑进入电机内部，降低轴承卡滞、绕组磨损的故障概率。底部的端盖与机壳采用卷边压合的固定方式，相比螺丝固定的结构整体性更强，在高速运转时的动平衡表现更好，也能减少高速震动带来的连接松动问题。

从安装边界尺寸来看，该电机的圆柱型机壳外径属于常规小功率直流电机的通用尺寸段，能够适配市面上多数标准的电机安装座、抱紧式固定支架，不需要为其单独定制特殊的安装结构，能大幅缩短结构设计阶段的适配周期。输出轴的伸出长度、轴径都匹配常规的传动件安装尺寸，在做结构布局时，只需要预留出电机本体的圆柱安装空间，以及输出轴端的传动件安装空间即可，机壳尾部没有突出的接线端子以外的结构，安装时可以将尾部紧贴设备内壁安装，进一步压缩整体设备的空间占用。从功能特性上看，该电机的绕组设计针对高转速下的大扭矩输出做了优化，在额定电压下能够持续输出稳定的扭矩，应对机器人竞赛中常见的爬坡、推挤、快速启停等冲击负载时，不会出现明显的扭矩掉转、转速骤降的问题，有刷的结构设计也让驱动电路的设计更加简单，不需要复杂的无刷驱动板就能实现调速、正反转控制，对于学生竞赛团队、快速原型开发的项目来说，能够降低电控部分的开发难度，缩短整体项目的调试周期。

在实际的三维建模过程中，这类电机的模型需要重点还原几个关键的安装基准：机壳的外径圆柱面、输出轴的同轴度、端盖上的安装定位面，这些尺寸的准确性直接影响后续整体装配时的干涉检查结果，很多新手工程师在建模时容易忽略输出轴卡簧槽的位置尺寸、端盖止口的配合公差，导致后续装配传动件时出现轴向定位不准、端盖与安装座干涉的问题。该模型完整还原了电机的所有外部结构特征，包括机壳表面的涂层分界、输出轴的台阶结构、端盖的固定压边细节，在做整体设备的装配设计时，可以直接调用该模型进行布局，不需要再反复核对实物的安装尺寸，能够有效提升结构设计的效率，避免因为尺寸偏差导致的加工件返工问题。在做散热结构设计时，也可以依托该模型的机壳尺寸，设计对应的抱紧式散热座，将电机工作时产生的热量通过机壳传导到外部机架上，提升电机长时间大负载工作时的稳定性，避免因为绕组过热导致的扭矩衰减、寿命缩短问题。
