机器人竞赛用方齿轮减速大扭矩直流电机

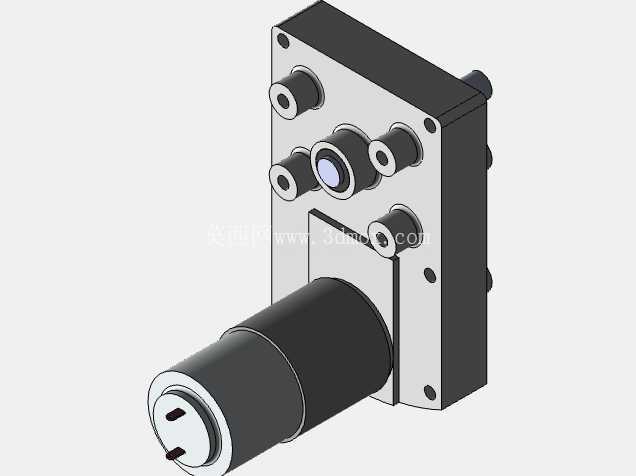

　　这款方齿轮箱减速电机在小型移动机器人、竞技类机器人的动力选型中属于适配性极强的传动部件，核心解决普通直流电机转速过高、输出扭矩不足无法直接驱动负载的问题，尤其适合对安装空间有严格限制、需要大扭矩输出的轮式机器人、机械臂关节、小型传送机构等场景。从结构设计来看，其采用蜗轮蜗杆搭配直齿轮的二级减速架构，输入端为标准圆柱直流电机本体，输出端通过方形安装法兰与齿轮箱刚性连接，齿轮箱外壳采用方正的平板式结构，四个角位预留了贯穿式安装孔，安装时可直接通过螺栓将电机固定在设备的安装基板上，不需要额外设计定制安装支架，能大幅缩短结构设计的装配调试周期。

　　齿轮箱的输出轴从电机本体的对侧伸出，轴端做了扁位处理，与配套的联轴器、轮子或者传动轮连接时不会出现打滑空转的问题，传动扭矩的传递效率更稳定。在实际工况适配中，该电机的输出转速设定为150转每分，这个转速区间刚好匹配小型轮式机器人的行进速度需求，既不会因为转速过快导致机器人操控精度下降、行进惯性过大，也不会因为转速过低导致移动效率不足，无法满足竞技类项目的速度要求。12伏的供电电压属于小型机器人常用的安全供电区间，可直接搭配常规的锂电池组、直流电机驱动板使用，不需要额外设计升压或者降压电路，最大1.3安的工作电流也在常规电机驱动模块的负载承载范围内，不会出现驱动过流烧毁的问题。30公斤厘米的输出扭矩可以满足单轮承载1-2公斤重量的轮式机器人爬坡、越障、拖拽负载的需求，在机器人对抗类项目中，这个扭矩也足够支撑机械爪的夹持、抬升机构的动作输出，不会出现负载堵转导致电机烧毁的问题。从安装边界尺寸来看，方形齿轮箱的平板安装面可以直接贴合设备的安装板，齿轮箱侧面的多个轴孔是内部齿轮传动的支撑轴端，设计时不需要对这些位置做避让处理，安装孔的孔位间距属于常规的小型减速电机标准孔距，在做三维结构装配时，可以直接调用模型匹配安装位，不需要反复测量孔位坐标调整安装位置。

　　电机本体的圆柱外径与齿轮箱的方形安装面做了同轴度定位设计，装配时电机轴与齿轮箱输入端的蜗杆保持同轴，不会出现偏心导致的传动卡顿、齿轮磨损过快的问题，齿轮箱内部的齿轮组采用润滑脂填充，日常使用不需要额外添加润滑油，维护成本极低。在结构建模过程中可以发现，该模型的所有安装孔位、轴伸尺寸、外形轮廓都按照实物1:1还原，法兰面的安装孔做了沉头设计，螺栓锁紧后螺栓头不会突出安装面，不会和设备内部的其他结构产生干涉，输出轴的扁位尺寸、轴伸长度都标注清晰，在设计配套的连接零件时可以直接参考模型尺寸做配合公差设计，不需要单独测绘实物。

　　这类减速电机在小型自动化设备、学生科创项目、机器人竞赛中的应用占比极高，方正的外形相比圆形齿轮箱的减速电机更易安装固定，不会出现电机转动时跟转的问题，蜗轮蜗杆的减速结构自带一定的自锁特性，当电机断电时输出轴不会因为负载外力随意转动，对于需要保持位置固定的机构比如机械臂关节、升降机构来说，这个特性能省去额外的刹车或者锁止结构，简化整体设备的结构复杂度。在选型匹配时，只需要确认安装面的孔位间距、输出轴的轴径、供电电压与输出转速扭矩参数是否符合设计需求即可，该模型的外形尺寸没有多余的突出结构，在紧凑的设备内部布局时，可以紧贴其他结构件安装，最大化利用设备内部的安装空间，不会因为异形结构导致空间浪费。
