压缩空气驱动杠杆式弹射执行机构

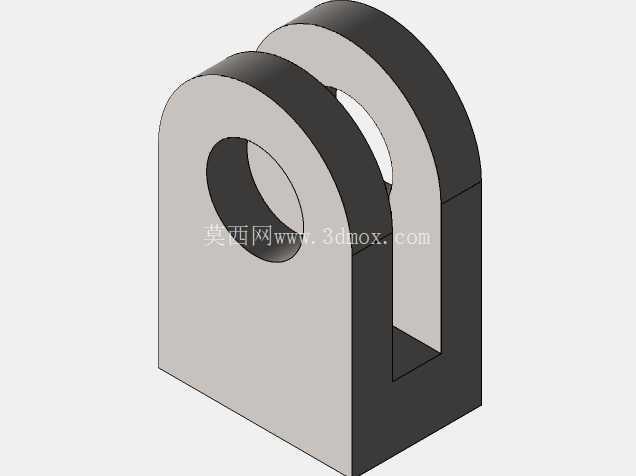

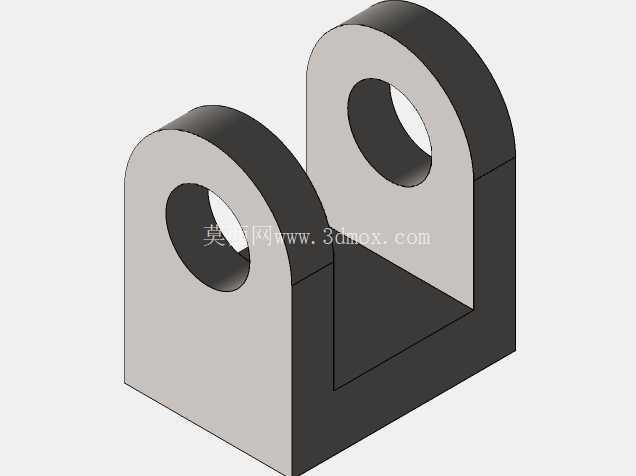

　　这套气动杠杆弹射结构，常被集成在小型自动化分拣线、轻载物料推送工位、测试工装的触发端做短行程快速顶推动作，区别于弹簧蓄能的弹射结构，它依靠压缩空气作为动力源，出力稳定且可通过气源压力调整弹射力度，不会出现弹簧疲劳后出力衰减的问题，在需要频繁触发、单次动作节拍小于1秒的工位上适配性更强。从结构布局来看，整套机构的安装基准是底部的长条型安装基座，基座上预留了两个铰接安装位，一个用于固定杠杆臂的回转支点，另一个用于固定驱动气缸的尾端铰接座，两个铰接位的中心距经过匹配计算，刚好适配气缸伸出全行程时杠杆臂抬升到最大角度、气缸缩回时杠杆臂复位到初始低位的运动轨迹，不会出现运动死点或者结构干涉。

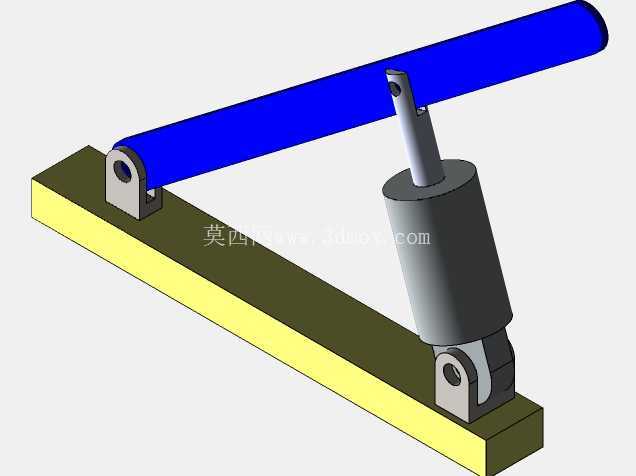

　　驱动部分采用的是尾部带铰接、杆端带鱼眼接头的迷你气缸，气缸的杆端直接和蓝色杠杆臂的中部位置铰接，这种铰接布局的力臂经过优化，当气缸通入压缩空气伸出时，会推动杠杆臂绕尾部支点做圆弧回转运动，杠杆臂的自由端就能完成快速的抬升弹射动作，当气缸换向排气缩回时，会拉动杠杆臂快速复位到初始位置，等待下一次动作触发。设计时特意将杠杆臂的截面做了等强度优化，靠近支点的位置截面厚度更大，往自由端逐步收窄，既保证弹射时的结构刚性，不会因为冲击负载出现形变，又尽可能控制了运动件的自重，降低气缸动作时的惯性负载，提升动作响应速度。

　　安装边界上，整套机构的横向安装尺寸由基座长度决定，基座上预留了沉头安装孔，可以直接通过内六角螺丝固定在设备的铝型材框架或者工装台面板上，不需要额外做转接安装板；垂直方向的最大外伸尺寸出现在气缸完全伸出、杠杆臂抬到最高位置时，设计选型时需要预留足够的垂直安全空间，避免杠杆臂抬升时和周边的护罩、传感器或者其他工位结构发生碰撞。在实际应用场景中，这套结构可以根据工位需求调整杠杆臂自由端的工装接头，比如换成橡胶顶头用来推送轻薄的塑胶件、纸盒，换成拨叉结构用来分拣小型五金零件，换成触发压头用来给测试工装提供快速触发动作；气源处理端搭配常规的两联件过滤调压，就可以根据被推送物料的重量调整工作气压，调整范围在0.2MPa到0.6MPa之间就能覆盖大部分轻载弹射工位的需求，不需要额外增加蓄能器或者增力结构。结构上所有铰接位置都采用了自润滑轴承配合销轴的连接方式，长期往复运动时不需要频繁加注润滑脂，维护成本很低，铰接处的销轴都做了防脱卡簧固定，高速往复动作时不会出现销轴窜出脱落的故障。和同类型的直顶式气缸弹射结构相比，这套杠杆式结构可以通过调整气缸和杠杆臂的铰接点位置，灵活调整杠杆臂自由端的行程和出力大小，在相同气缸缸径的情况下，可以获得更大的输出端行程，或者在相同行程需求下选用更小缸径的气缸，压缩整体结构的安装空间，尤其适合安装空间局促、需要横向布置动力元件的工位。

　　设计建模时已经对所有运动部件做了干涉检查，气缸全行程运动过程中，缸筒和杠杆臂、基座之间都预留了足够的安全间隙，不会出现运动过程中剐蹭卡滞的问题，所有零件的建模参数都符合常规机加工和标准件选型规范，铰接销轴选用标准的圆柱销轴，气缸可以直接选用市面上通用的迷你气缸标准件，不需要定制特殊规格的气动元件，加工和采购成本都能控制在较低水平。在工位布局时需要注意，这套机构的弹射动作是绕支点做圆弧运动，自由端的运动轨迹是圆弧线，不是垂直直线运动，所以在设计被推送物料的定位结构时，要匹配这个圆弧运动轨迹，避免出现顶推位置偏移、卡料的问题，如果需要直线顶推动作，也可以在杠杆臂的自由端增加直线导轨导向结构，把圆弧运动转化为直线顶推动作，拓展这套结构的适用场景。
