齿轮齿条式旋转转往复运动转换机构

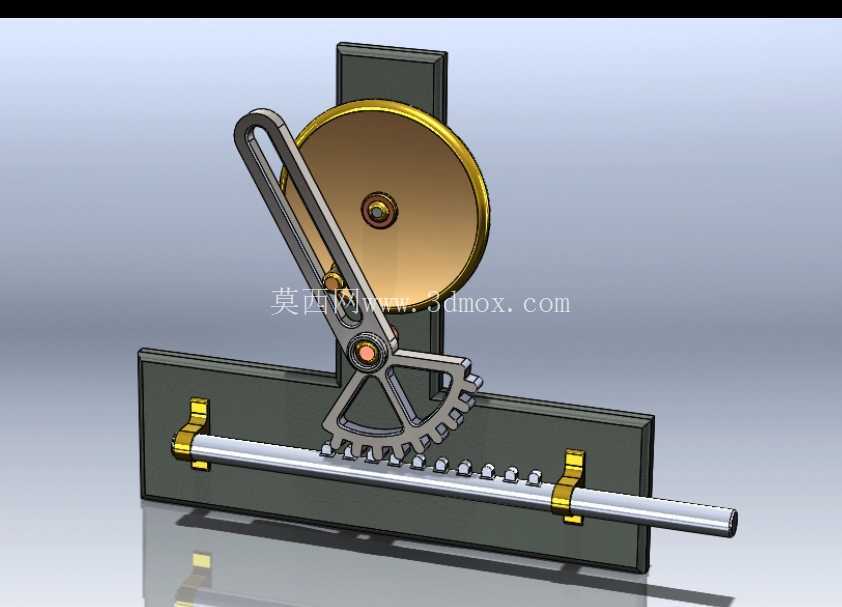

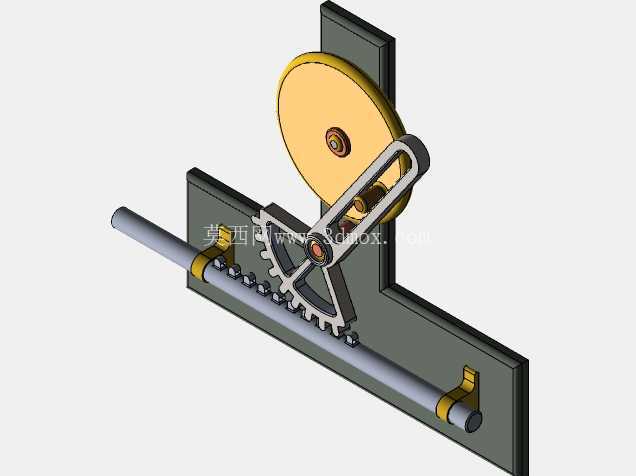

　　这套旋转转往复运动转换机构，核心采用扇形齿轮配合直齿条的啮合传动方案，搭配曲柄连杆作为动力输入衔接部件，可将输入轴端的连续圆周旋转运动，平稳转换为输出侧导向轴上的直线往复运动，在各类需要实现旋转换直线动作的轻工机械、自动化送料设备、小型工位切换装置中都有广泛的应用场景。从实际使用场景来看，这类机构常被布置在设备的中部传动层，上方的圆盘曲柄作为动力输入端，可直接对接减速电机的输出轴，不需要额外加装换向传动组件，就能完成运动形式的转换，相比传统的曲柄滑块机构，齿轮齿条啮合的传动形式传动比更稳定，往复行程的位置精度更高，不会出现连杆机构长期运行后铰接点磨损带来的行程漂移问题，适合用在对往复位置一致性有要求的工位，比如小型物料的推送、工位挡块的往复伸缩、印刷设备的墨辊往复驱动等场景。

　　从功能特性上看，这套机构的往复行程由扇形齿轮的有效啮合齿段长度决定，设计阶段可以通过调整扇形齿轮的齿扇夹角、曲柄的偏心距，灵活适配不同的往复行程需求，不需要更换整套传动组件，只需要调整对应零件的参数就能覆盖10mm到80mm区间内的常用往复行程需求。导向轴采用两端支撑的光轴结构，齿条通过底部的导向滑套与光轴配合，运动过程中径向受力被两端的支撑座均匀承担，不会出现悬臂结构常见的卡滞、偏磨问题，齿轮与齿条的啮合侧隙可以通过调整后方安装立板上的曲柄轴安装孔位进行微调，装配阶段不需要额外加装调整垫片，就能将啮合间隙控制在合理区间，降低运行过程中的冲击噪音。

　　设计思路上，这套机构优先考虑了装配与维护的便捷性，所有零件都采用平板类安装基准，后方的L型安装立板作为整套机构的承载基础，曲柄轴、导向轴的安装孔都在同一块立板上加工完成，装配时不需要反复校准不同安装板之间的位置度，只要将立板固定在设备的安装平面上，依次装入曲柄组件、扇形齿轮、齿条与导向轴就能完成组装，后期维护时只需要拆卸对应位置的轴端挡圈，就能单独更换磨损的齿轮或者滑套，不需要将整套机构从设备上拆解下来。从安装边界来看，整套机构的安装基准为后方L型立板的底面与背面，两个安装面都预留了对应的螺栓过孔，可直接固定在设备的型材框架或者安装平板上，整体外轮廓在运动过程中不会超出立板的边界范围，选型时只需要预留出导向轴伸出端的往复运动空间即可，不需要额外预留其他方向的避让空间，导向轴的伸出端可以直接连接执行部件，不需要额外加装转接法兰，轴端设计有标准的螺纹孔，可通过紧定螺钉或者螺栓直接固定负载连接件。

　　在实际运行过程中，曲柄做整周旋转时，连杆带动扇形齿轮绕自身的铰接轴做定角度往复摆动，扇形齿轮与下方的直齿条持续啮合，带动齿条沿着导向轴的轴向做直线往复运动，整个传动链的动力传递都是刚性啮合，没有柔性传动部件，传动效率可达90%以上，适合中低速、中等负载的往复驱动场景，运行过程中齿条的运动速度随曲柄转角做正弦规律变化，启动与停止阶段的加速度平缓，不会产生刚性冲击，能有效降低整套机构的运行振动。机构上的所有铰接点都采用轴套配合，不需要加装额外的润滑管路，日常维护只需要定期在齿轮啮合面、铰接点、导向滑套位置涂抹润滑脂即可，能适应多粉尘、常温的常规车间工作环境，不需要做特殊的密封防护。
