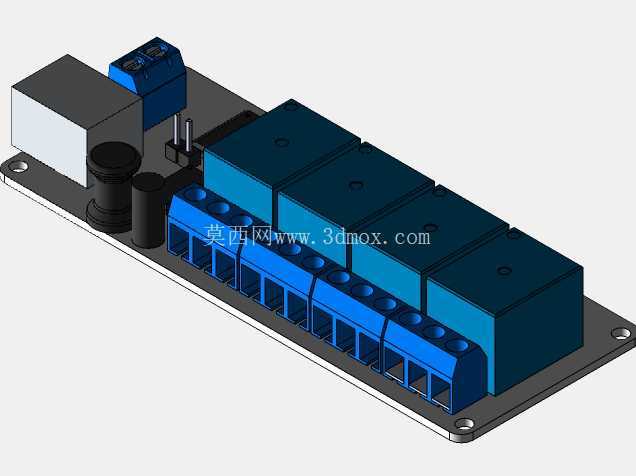

四通道5VUSB控制继电器模组结构设计

项目分类:继电器 发布时间:2026-01-20 ID:1125432
  • 四通道5VUSB控制继电器模组结构设计

  这款四通道低压控制继电器模组,核心定位是解决小功率USB指令信号到大功率负载回路的信号隔离与功率切换需求,在桌面级自动化测试台、学生创客电子项目、小型工业IO扩展场景里都有很高的适配性,不需要额外配置高压控制电源,直接通过USB端口取信取电就能完成四路独立负载的通断控制,对于没有独立电气柜安装空间的桌面实验场景来说,省去了额外布置控制电源的布线麻烦。从结构设计逻辑来看,整个模组采用PCB作为承载基体,所有元件布局严格遵循强弱电分离的布线原则,四路继电器沿PCB长轴方向等距排布,每一路继电器对应的输出接线端子都正对继电器输出引脚排布,尽可能缩短大电流走线路径,减少走线阻抗带来的压降损耗,同时也避免强弱电线路交叉带来的信号干扰问题。

  PCB板的四个边角都设计了标准安装孔,孔位距离板边预留了足够的螺丝安装操作空间,安装时可以直接通过M3螺丝固定在亚克力安装板、铝型材机架或者设备内部的安装凸台上,不需要额外设计定制安装支架,通用适配性很强。板载的USB接口布置在PCB的短边侧,和强电输出端子分别位于板卡的两个不同侧边,实际接线时可以将通讯线缆和动力线缆从两个方向引出,避免线缆缠绕干扰,也方便后期运维时的线路排查。元件选型层面,板上除了四个核心继电器之外,还集成了续流二极管、状态指示灯、光耦隔离芯片,每一路继电器的动作状态都对应一个板载LED指示灯,现场调试时不需要外接万用表测量,直接通过指示灯亮灭就能快速判断每一路的通断状态,大幅降低现场调试的排查成本。输入侧的光耦隔离设计,能将USB侧的低压控制回路和负载侧的高压动力回路完全电气隔离,避免负载侧的浪涌电压倒灌损坏上位机的USB端口,这一点在控制感性负载比如小型电磁阀、直流电机的时候尤为重要,能有效吸收线圈断开时产生的反向电动势,提升整个控制系统的运行稳定性。输出接线端子采用栅栏式接线结构,压线螺丝的扭矩适配常规十字螺丝刀操作,接线时可以直接将剥好的硬线或者压接了冷压端子的软线插入端子座拧紧即可,不需要焊接,现场接线效率很高,端子的额定载流和继电器触点的额定载流匹配,不会出现端子载流不足导致的发热问题。

  从安装边界尺寸来看,整个模组的外形轮廓方正,板上最高的元件是顶部的继电器本体,所有元件的高度都控制在统一范围内,安装时只需要预留对应高度的竖向空间即可,不会和周边其他板卡产生元件干涉。板上的USB接口采用标准Type-B接口,和常规打印机数据线通用,不需要定制特殊通讯线缆,备件替换成本很低。在实际项目应用中,这类继电器模组常被用来扩展上位机的IO控制能力,比如在小型自动化测试设备里,通过电脑USB端口发送指令,控制测试回路的电源通断、气缸电磁阀的动作、指示灯的亮灭,单块模组就能完成四路独立控制,如果需要更多控制通道,也可以多块模组并联扩展,每块模组独立供电互不干扰。

  设计时还考虑了新手使用的防呆需求,每个接线端子旁边都丝印了对应的通道编号和触点定义,接线时对照丝印就能完成接线,不会出现接错触点的问题。PCB板的走线宽度按照每一路的额定载流设计,大电流回路的走线做了加宽处理,并且做了露锡增强载流能力,长时间满负载运行时也不会出现走线过热的问题。板载的滤波电容布置在USB电源输入口附近,能有效滤除电源线上的纹波干扰,避免继电器出现误触发动作,在工业现场有电磁干扰的环境下也能稳定工作。整个模组的结构没有多余的装饰性设计,所有结构特征都服务于功能实现和安装便利性,元件排布紧凑但不拥挤,焊接生产时的可制造性很好,波峰焊时不会出现元件阴影导致的虚焊问题,后期维修替换单个继电器时也有足够的操作空间,不需要拆除周边其他元件就能完成故障元件的更换。
