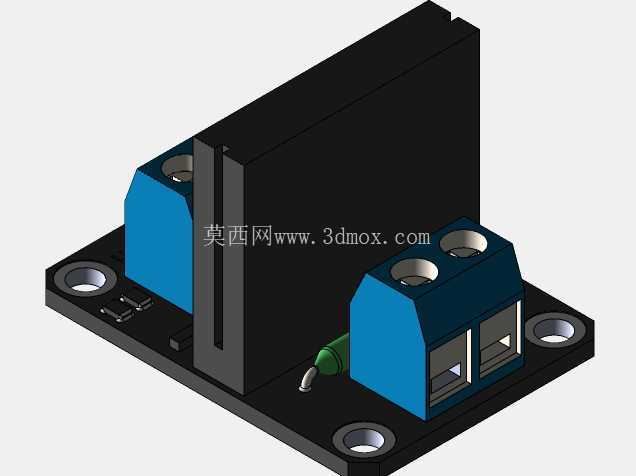

微控制器适配型固态继电器G3MB-202P结构设计

在嵌入式控制、小型自动化装置的开发场景里，弱电控制强电的隔离需求一直是硬件设计环节的核心痛点之一，这款适配微控制器项目的固态继电器结构，正是针对240V电压等级下2A以内负载的通断控制需求完成的三维结构设计。从实际应用场景来看，这类继电器模块常被集成在arduino、树莓派等开源硬件的控制项目中，比如小型恒温装置的加热回路通断、低压照明回路的开关控制、小型直流电机的启停控制、智能家居改造里的家电供电控制等场景，不需要额外搭建复杂的驱动隔离电路，就能直接通过微控制器的IO口输出信号完成负载侧的通断操作，避免强电回路的干扰串入控制侧损坏主控芯片。

从功能特性层面看，这款固态继电器模块采用板载集成式设计，将固态继电器本体、接线端子、状态指示元件、输入侧保护元件全部集成在一块环氧玻纤基板上，输入侧与输出侧之间通过固态继电器内部的光电耦合结构实现电气隔离，控制端仅需要毫安级的驱动电流就能触发输出侧的双向可控硅导通，相比传统电磁继电器，不存在机械触点的吸合弹跳、接触氧化、动作噪音等问题，开关动作速度可以达到毫秒级，在频繁通断的控制场景下使用寿命远高于同电流等级的电磁继电器。模块的输出侧采用大电流接线端子结构，端子的压线部位设计有防滑齿结构，能够适配0.5-2.5平方毫米的多股或单股铜导线，接线时不需要额外压接冷压端子就能实现可靠的电气连接，端子的螺丝采用M3规格的十字槽螺丝，通用螺丝刀即可完成接线操作，降低现场装配的工具要求。

设计思路上，整个模块的结构布局充分考虑了嵌入式项目的安装空间限制，将继电器本体垂直布置在基板中部，输入输出接线端子分别布置在继电器本体的两侧，输入侧的接线端子对应微控制器的控制信号与直流供电引脚，输出侧的接线端子对应交流负载的两端，避免接线时强弱电线路交叉干扰。基板的四个角位置设计有直径3.2mm的安装通孔，能够适配M3规格的安装螺丝，安装孔的中心距按照通用电子模块的标准间距设计，既可以直接通过螺丝固定在设备的塑料壳体或金属安装板上，也可以配合铜柱实现层叠安装，充分利用控制箱内的立体安装空间。模块上还集成了一个绿色的状态指示发光二极管，当控制侧有触发信号输入、继电器处于导通状态时，二极管点亮，方便调试阶段快速判断模块的工作状态，不需要额外外接指示灯就能直观观察通断状态；输入侧还并联了续流保护元件，能够吸收微控制器IO口上电瞬间的尖峰电压，避免误触发或者损坏继电器内部的发光元件。

外形尺寸与安装边界方面，整个模块的基板长度为42mm，宽度为25mm，继电器本体顶部距离基板安装面的高度为28mm，安装时需要预留的垂直空间不小于30mm，避免与上层安装的其他模块产生结构干涉。四个安装孔的中心距分别为长度方向37mm、宽度方向20mm，安装孔距离基板侧边的距离为2.5mm，固定时螺丝的头部直径不超过6mm就不会超出基板边界，也不会与侧边的接线端子产生干涉。输出侧接线端子的进线方向与基板平面平行，接线后导线的弯折半径需要预留不小于5mm的空间，避免导线绝缘层被端子边缘割破；输入侧的接线端子同样采用平行进线设计，控制侧的信号线可以沿着基板表面走线，用扎带固定在基板上的预留缺口位置，避免走线杂乱影响其他元件。模块的散热设计上，继电器本体的黑色外壳采用导热阻燃塑料材质，底部与基板之间通过导热胶贴合，在2A额定电流持续工作的状态下，外壳最高温度不超过60摄氏度，不需要额外加装散热片就能满足长期工作的散热需求，进一步压缩了模块的整体安装空间。

在结构细节处理上，基板表面的走线全部做了阻焊层覆盖，强电侧的走线宽度按照2A电流的载流量设计为2mm，走线之间的电气间隙满足250V电压等级的安规要求，强弱电走线之间的隔离距离不小于6mm，避免高压侧的电弧串入低压控制侧。接线端子的底部设计有定位凸台，插入基板的焊接孔后能够自动限位，波峰焊接时不会出现偏移倾斜的问题，保证批量生产时的装配一致性。继电器本体与基板之间的定位柱采用过盈配合设计，装配时不需要额外点胶固定就能保证继电器本体与基板的垂直精度，避免长期使用后继电器出现松动移位的问题。
