HCW-MO2双稳态脉冲继电器结构设计

在低压控制回路的设计选型中，双稳态继电器的应用场景往往集中在需要低功耗保持状态的工况里，比如智能照明控制回路、电池供电的远程测控终端、小型自动化设备的状态保持单元，这类场景不需要线圈持续通电维持触点状态，仅靠脉冲信号就能完成状态切换，能大幅降低长期运行的功耗，避免线圈持续发热带来的寿命衰减问题。这款HCW-MO2双稳态脉冲继电器的结构设计，完全围绕实际板载安装的需求展开，主体采用模块化的布局思路，将电磁驱动单元、触点输出单元、接线端子分区布置，避免不同功能模块之间的电磁干扰，同时也方便生产环节的组装与后期维护。

从实际用途来看，这款继电器在施加单个脉冲控制信号时即可完成触点闭锁，保持当前通断状态不需要持续给线圈供电，当再次施加反向或者对应极性的控制脉冲时，触点才会切换到断开状态，这种特性非常适合用在需要断电保持状态的控制回路中，比如一些应急切换回路、低功耗物联网采集节点的输出控制，不需要担心设备掉电后触点状态复位，也不需要额外的自锁电路来维持状态，能简化外围电路的设计复杂度。

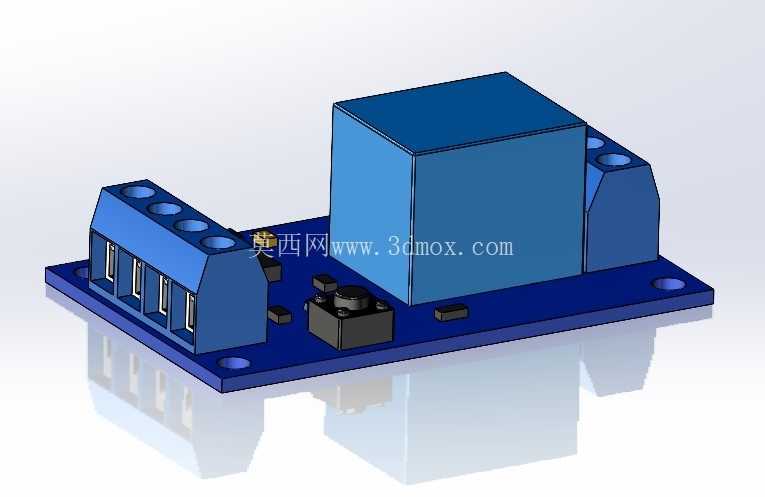

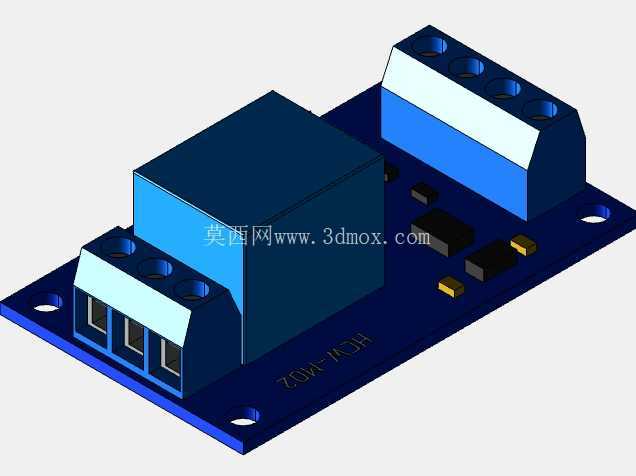

设计过程中首先考虑的是安装边界的适配性，整体底座采用标准PCB安装孔位布局，四个角预留的固定孔可以直接通过螺丝固定在设备内部的安装位或者PCB板上，不需要额外设计转接支架，降低整机结构的设计成本。两侧的接线端子采用栅栏式接线结构，大电流回路的接线端预留了足够的压线空间，能适配不同线径的导线接入，端子之间的绝缘隔栏高度足够，避免相邻接线端之间出现飞弧短路的问题，符合低压电器的绝缘间距要求。中间的电磁驱动单元采用独立的塑封外壳包裹，既可以保护内部的磁路结构不受外界粉尘、潮气的侵蚀，也能对电磁辐射起到一定的屏蔽作用，减少对周边敏感电路的干扰。

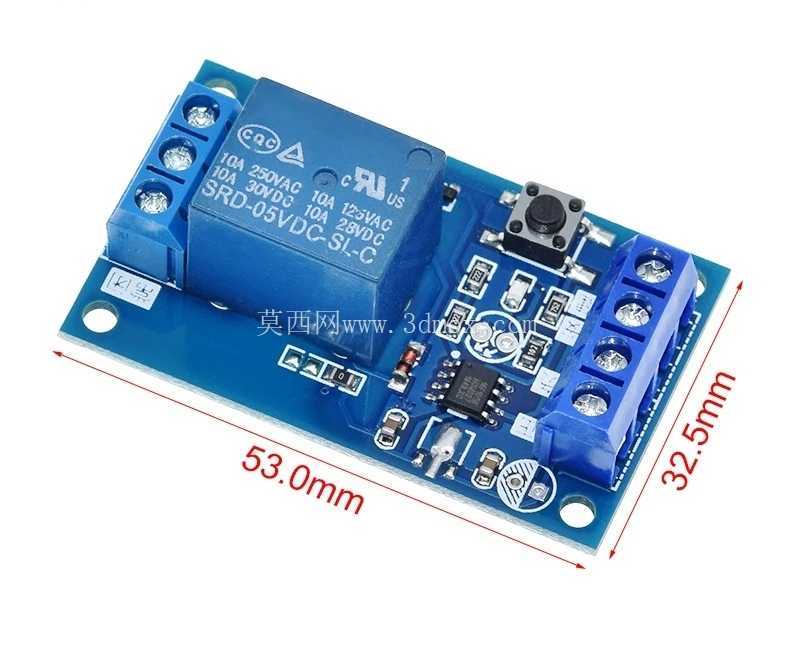

外形尺寸的设计充分考虑了小型化设备的内部空间限制，整体高度控制在常规板载元件的允许范围内，不会因为元件过高导致设备外壳需要额外加高，底座的长宽尺寸适配常用的端子排安装间距，在多组继电器并排安装时，相邻继电器之间不会出现干涉，预留的操作空间也方便接线作业。板载的状态指示元件和手动测试按钮布置在驱动单元旁侧，调试过程中不需要外接额外的检测设备，通过手动按钮就可以模拟脉冲信号触发继电器切换，直观观察触点的动作状态，大幅提升现场调试的效率。

触点部分的结构设计采用了抗冲击的接触结构，能承受一定程度的浪涌电流冲击，在感性负载切换的场景下也能保证足够的接触可靠性，不会因为触点抖动导致回路接触不良。磁路部分的设计经过反复优化，只需要毫秒级的脉冲信号就可以可靠驱动触点动作，动作过程中不会出现卡顿或者状态切换不到位的问题，磁钢的保持力足够，在设备受到常规振动冲击的工况下，不会出现触点误复位的情况，能适应工业现场的复杂使用环境。

整体的结构布局没有多余的冗余设计，所有元件的布置都围绕接线便利性、安装可靠性、运行稳定性三个核心需求展开，既满足了板载安装的空间要求，也兼顾了生产组装的工艺性，各个部件之间的装配间隙控制合理，不会因为热胀冷缩导致部件之间出现挤压变形，外壳的材质选用耐温的工程塑料，能适应设备内部长期运行的温升环境，不会出现材质老化变形的问题。
