多齿轮联动指尖陀螺机械结构设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125436
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计
  • 多齿轮联动指尖陀螺机械结构设计

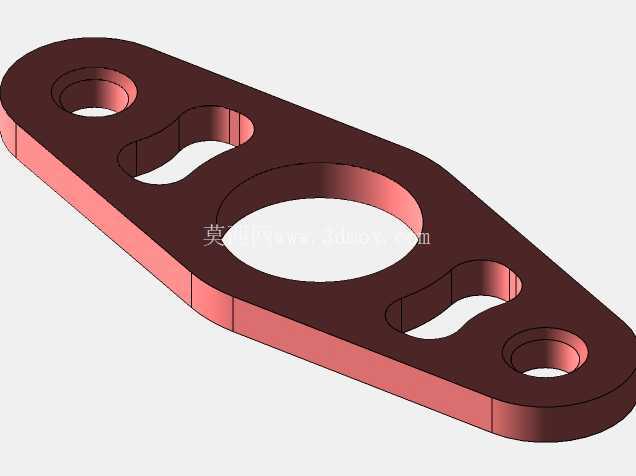

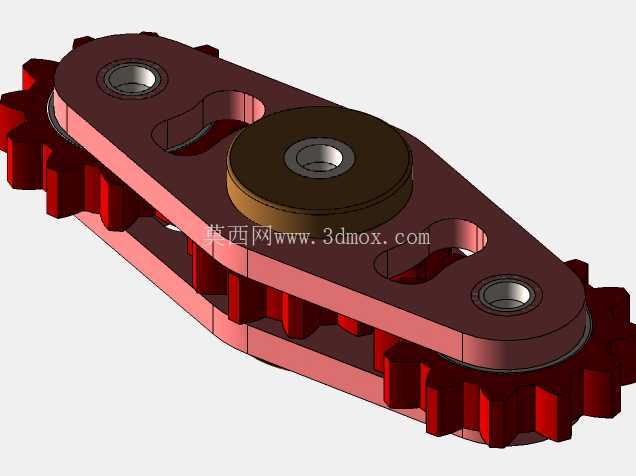

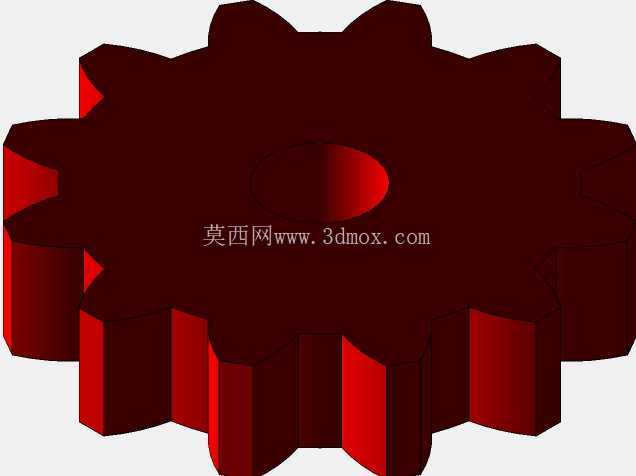

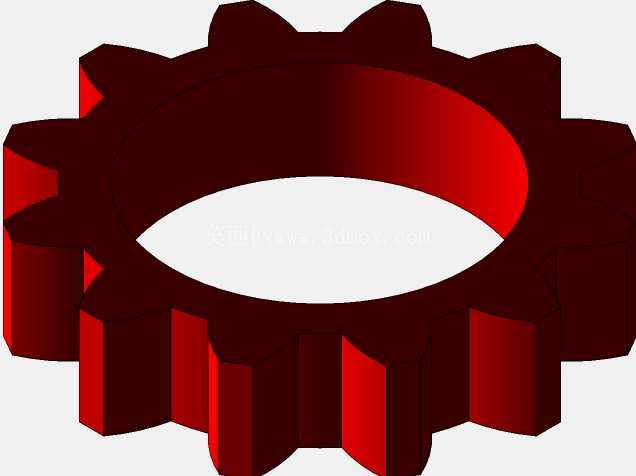

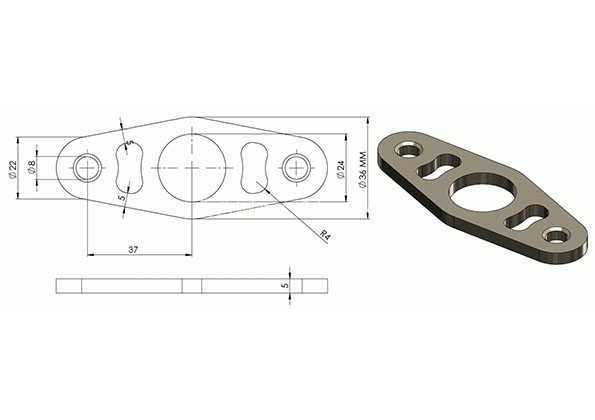

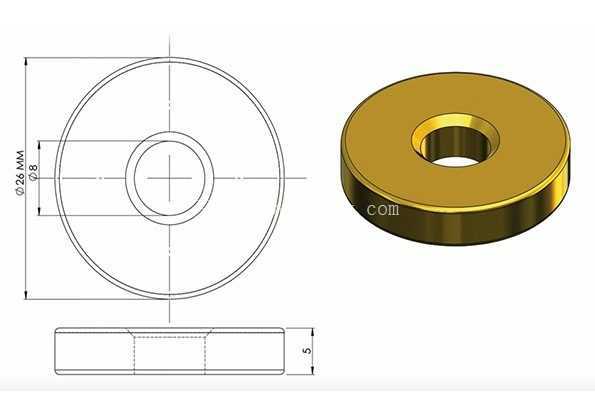

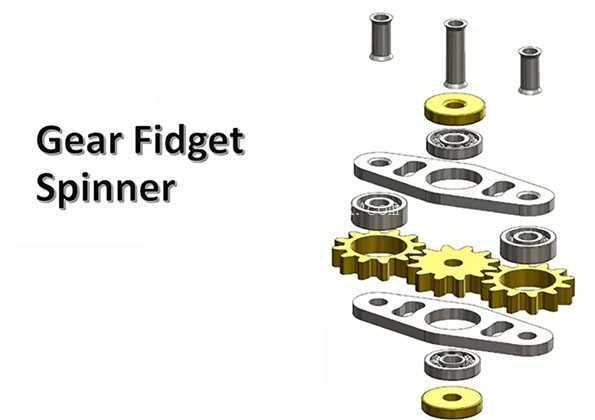

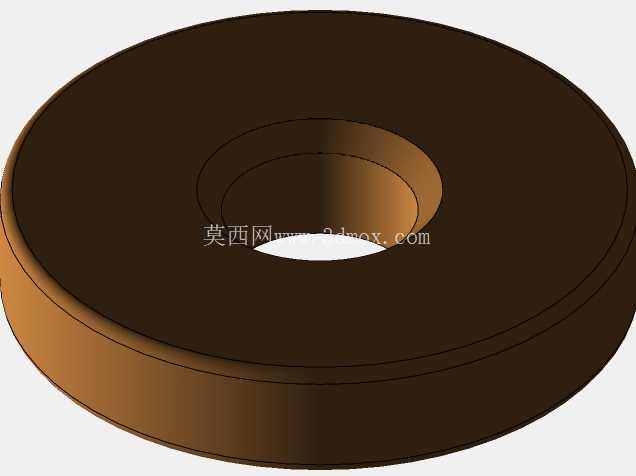

这款多齿轮联动指尖陀螺的结构设计,核心围绕精密传动与指尖把玩的实际需求展开,整套传动链采用渐开线圆柱直齿轮作为动力传递单元,三个同模数齿轮呈三角排布,相邻齿轮齿侧间隙控制在0.02mm以内,既保证转动时无卡滞,又避免间隙过大带来的晃动感。上下两片对称的镂空金属支架作为主体承载结构,支架上开设的三个定位孔分别对应三根固定轴的安装位置,每根固定轴上依次套装微型深沟球轴承、齿轮、轴套,轴套的长度经过精确计算,刚好填充轴承内圈端面与支架内侧的间隙,确保齿轮转动时不会出现轴向窜动。

从实际应用场景来看,这类精密齿轮联动结构除了作为指尖把玩的减压物件外,其传动逻辑可直接复用到小型精密传动演示教具、微型机械传动模组的原型验证中,比如桌面级小型演示设备的动力传递单元、文创类机械摆件的核心结构,都可以参考这套齿轮排布与轴承配合的设计思路。设计过程中优先考虑了转动的顺滑度与耐久性,所有与轴承配合的轴径均采用基孔制过渡配合,轴承外圈与支架安装孔采用间隙配合,装配时无需额外敲击即可压入,既方便后期维护更换零件,也能避免过盈配合导致的轴承内圈变形影响转动手感。

外形尺寸方面,整套结构整体轮廓控制在手掌可完全握持的范围内,支架两端的圆弧过渡完全贴合指腹接触的弧度,转动时边缘不会硌手,所有外露的金属棱边均做了0.3mm的倒角处理,避免把玩时划伤皮肤。安装边界上,三根固定轴的同轴度公差控制在0.01mm以内,确保三个齿轮啮合时齿面接触面积达到齿宽的70%以上,转动过程中不会出现偏载导致的齿面异常磨损。上下支架通过端部的三根空心铜柱实现定位连接,铜柱两端采用过盈压入的方式与支架固定,无需额外螺丝即可保证整体结构的刚性,同时空心结构也能进一步降低整体重量,提升转动时的惯性续航。

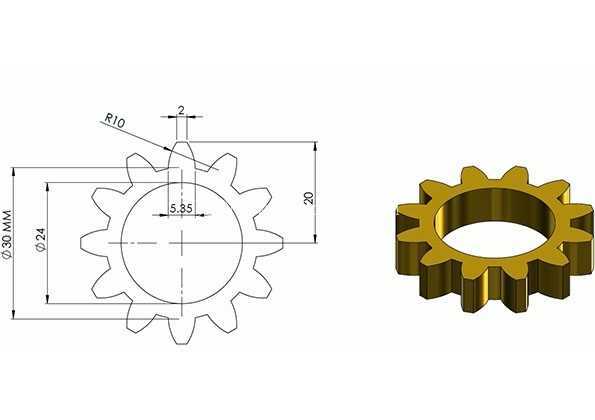

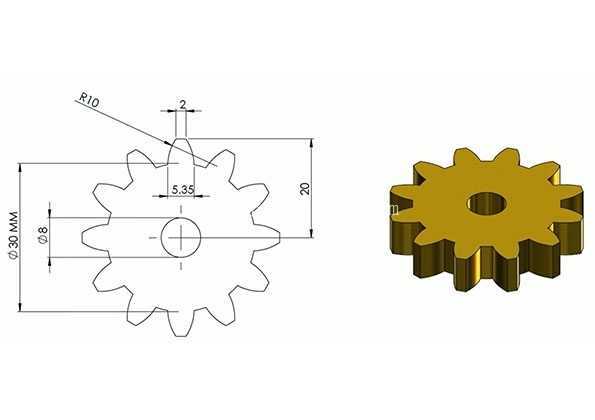

结构设计时特意将轴承布置在齿轮与支架之间,转动过程中齿轮的径向力直接通过轴承传递到支架上,固定轴仅起到定位作用不承受径向载荷,这种设计能大幅降低固定轴的磨损,延长整套结构的使用寿命。齿轮的齿顶高系数取1,顶隙系数取0.25,属于标准渐开线直齿参数,加工时无需定制特殊刀具,采用常规慢走丝或CNC铣削即可完成加工,降低了零件的制造成本。支架上的镂空区域除了减重外,还能在转动时形成空气对流,一定程度上降低长时间转动带来的轴承温升,避免润滑脂过快失效。

整套结构的装配逻辑遵循从下到上的顺序,先将轴承压入下支架的安装孔内,再依次套装齿轮、轴套,随后盖上上支架压入铜柱完成固定,整个装配过程无需特殊工装,徒手即可完成,非常适合作为机械结构入门的装配练习案例。转动时任意拨动一个齿轮,其余两个齿轮会同步反向转动,多层传动带来的阻尼感比普通单轴承指尖陀螺更有层次,同时齿轮啮合的轻微反馈也能提升把玩时的触感体验。
