车间转弯段滚筒式曲线输送设备结构

　　在生产车间的布局规划中，受场地空间、工序排布逻辑限制，直线输送路径往往无法覆盖全流程物料流转需求，曲线输送段就是衔接不同走向输送线路、完成物料转向转运的核心部件，这款曲线输送机的三维结构，完整还原了这类转向输送设备的实际构造细节。从实际应用场景来看，这类曲线输送段常出现在电商仓储分拣线、电子组装生产线、食品包装输送线、汽配加工流转线的转角位置，替代人工完成90度甚至更大角度的物料转向输送，避免直线输送到转角后需要人工搬运转接的效率损耗，也能消除人工搬运过程中可能出现的物料磕碰、掉落风险。

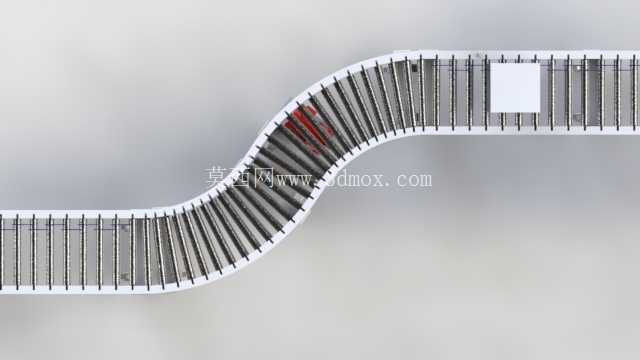

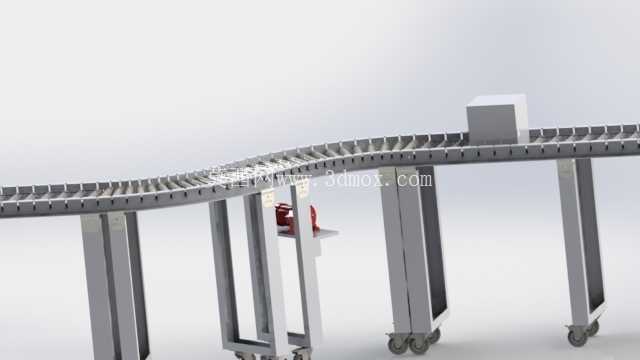

　　设备的主体承载结构采用多支腿支撑设计，支腿底部配置可调脚轮与固定支撑结合的结构，既可以在安装调试阶段快速调整设备位置、对齐前后衔接的直线输送段，调试完成后也可以通过固定支撑结构锁止位置，避免设备运行过程中出现移位，保证输送路径的衔接精度。输送面采用密集排布的小型滚筒作为承载载体，滚筒沿曲线轨迹均匀排布，每个滚筒的安装角度都匹配曲线段的曲率半径，保证物料在经过转弯段时，不会因为内外侧线速度差出现卡滞、偏移甚至掉落的问题，滚筒的转动阻力经过匹配设计，无论是硬质周转箱、工装托盘还是带一定柔性的包装物料，都能平稳通过转弯段，不会出现输送面打滑的情况。

　　从设计思路上看，这款曲线输送机的机架主体采用模块化型材拼接结构，没有采用整体焊接的一体式机架，一方面是降低加工过程中的形位公差控制难度，型材下料后通过标准连接件拼接即可完成机架组装，加工成本更低，组装效率更高；另一方面模块化的结构也方便后期维护，如果某一段机架出现变形或者损坏，可以单独更换对应段的型材，不需要整体拆解设备。曲线段的曲率半径设计参考了常规输送物料的最大外形尺寸，保证常规尺寸的周转箱、工件托盘在转弯过程中，不会和两侧的护边发生剐蹭，护边采用薄型钣金折弯制作，沿曲线轨迹全程布置，高度刚好覆盖常规物料的底部重心位置，既可以起到导向防掉落的作用，也不会因为护边过高干扰物料上方的作业工序，比如部分生产线会在转弯段上方加装扫码、检测工位，低护边设计不会遮挡检测视野。设备的支腿高度预留了足够的调节余量，安装时可以根据前后衔接的直线输送段高度，调整支腿的伸出长度，保证整个输送面的水平度一致，不会出现高低差导致物料在衔接位置卡顿。支腿之间还加装了横向的连接杆件，提升整个机架的结构刚性，避免设备长时间运行后因为振动出现支腿歪斜、输送面变形的问题。从安装边界来看，这款曲线输送机的两端接口尺寸和常规的直线滚筒输送机完全匹配，不需要额外制作转接件就可以直接和同规格的直线段拼接，拼接位置的滚筒间距和直线段保持一致，避免物料经过拼接位置时出现颠簸。

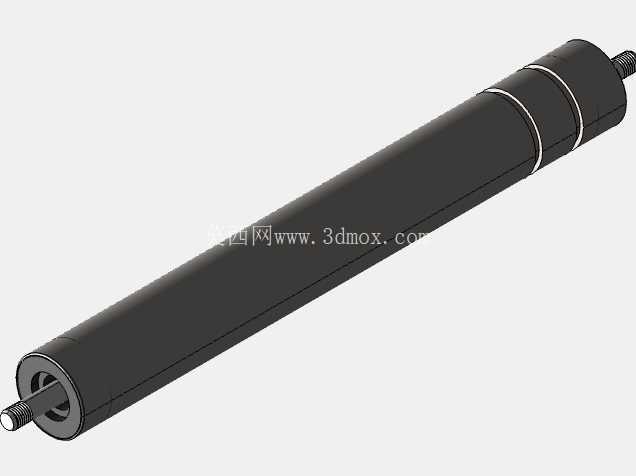

　　设备底部的支腿安装 footprint 完全在曲线段的投影范围内，不会额外占用转弯处的地面空间，对于车间场地紧张、转角位置需要预留人员通道或者其他设备安装空间的场景非常友好。在驱动匹配上，这类曲线输送段通常可以和前后直线段共用驱动系统，也可以单独配置驱动单元，模型里预留了驱动电机的安装位置，位于曲线段的内侧下方，不会占用外侧的操作空间，电机安装座采用可调式结构，可以方便调整传动带或者传动链的张紧度，后期维护时不需要拆解大量结构就可以完成张紧调整、易损件更换。输送滚筒的轴径、间距参数都和常规直线滚筒输送机通用，后期如果出现滚筒磨损，直接采购同规格的标准滚筒即可替换，不需要定制特殊规格的配件，降低了设备的后期运维成本。整个设备的外形轮廓完全沿转弯弧线布置，没有多余的外凸结构，在多线并行的车间布局里，可以最大限度压缩输送线之间的间距，提升车间的空间利用率。
