带脚轮可移动斜置滚筒输送设备

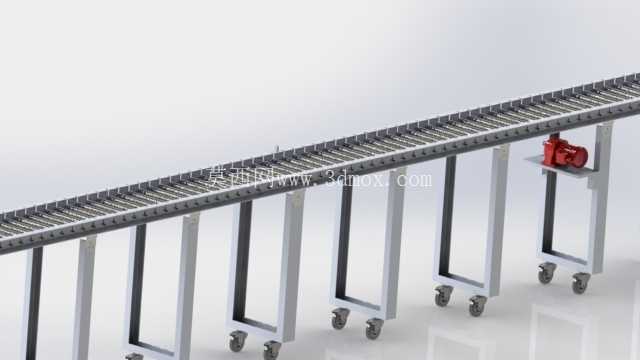

　　在车间零散物料转运、包装线工位衔接、仓储出入库接驳这类场景里，固定安装的输送设备往往难以适配多变的工位布局调整需求，这款斜置式滚筒输送结构，就是针对这类需要灵活移位、短距离高差输送的场景做的结构设计。从实际使用逻辑来看，设备整体采用倾斜布置的辊道主体，依靠滚筒的自由转动特性，让搭载的工件可以依靠自身重力沿倾斜方向完成滑移输送，不需要额外配置驱动电机与传动结构，整体结构简单，后期维护只需要定期检查滚筒转动灵活性、清理辊面卡滞的杂物即可，运维成本远低于动力式输送线。设备的支撑框架采用型材拼接结构，支腿底部配置了万向脚轮，其中两个脚轮带刹车锁定结构，需要移位时可以直接推动设备整体转移到需要的工位，到位后踩下刹车即可固定设备位置，不需要做地脚螺栓固定，适配小批量多批次的生产车间灵活布线需求。设计过程中，首先确定的是输送面的倾斜角度，角度过小会导致工件滑移不畅容易卡滞，角度过大则会让工件下滑速度过快产生撞击损伤，最终选定的倾斜角度适配常规硬质包装箱、规则金属工件的自重滑移需求，不会出现速度失控或者停滞的问题。

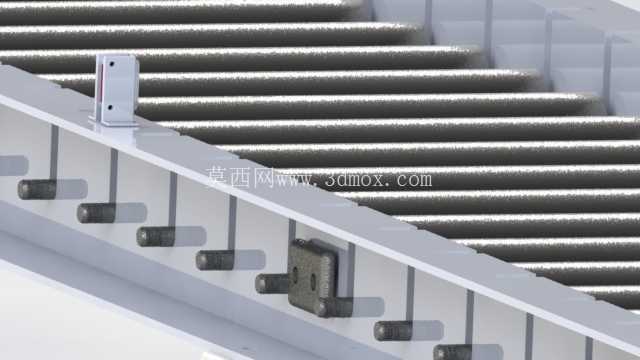

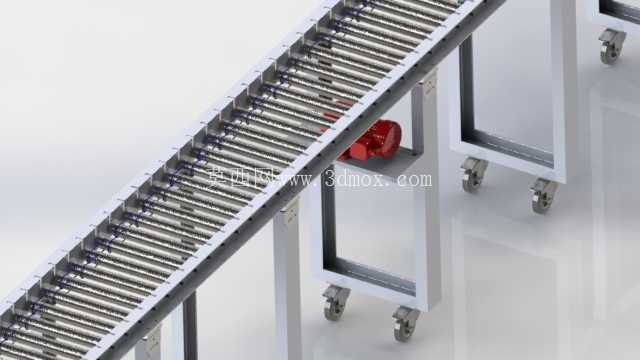

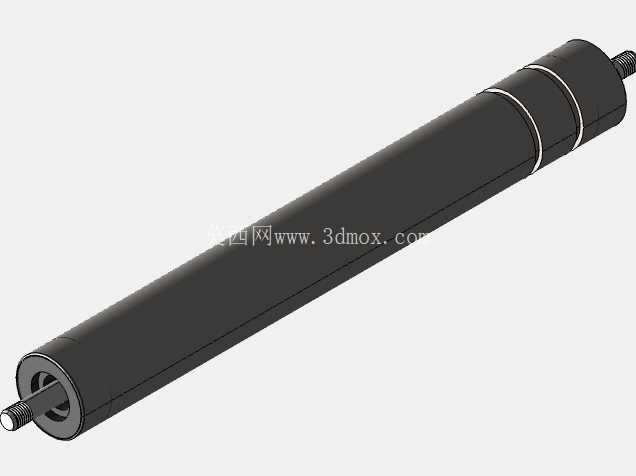

　　辊道部分的滚筒采用等间距布置，间距尺寸根据常规输送工件的最小底面尺寸设定，保证工件在输送过程中至少同时接触三根以上滚筒，不会出现工件卡入滚筒间隙的问题，滚筒两端采用轴承座与侧梁连接，转动阻力小，长期使用也不会出现卡顿异响。侧梁部分采用折弯型材焊接成型，整体刚性足够支撑额定负载下的工件输送，不会出现中部下挠变形的问题。支腿部分采用方管焊接结构，上下端分别与侧梁、脚轮安装板焊接固定，焊接位置做了加强筋处理，避免长期承重出现焊缝开裂的问题。设备底部的驱动侧预留了动力加装位，如果后续需要改造成动力输送线，可以直接在预留位置安装电机、链轮传动结构，不需要对主体框架做大规模切割改造，预留了足够的功能扩展空间。

　　从安装边界来看，设备整体宽度控制在常规输送线的通用宽度范围内，可以直接与同宽度的平皮带输送线、工作台面做接驳，不需要额外做转接结构；设备的整体长度适配6米标准段的输送需求，两台同型号设备拼接即可覆盖更长的输送高差，拼接位置只需要用配套的连接扣件固定侧梁即可，拼接后的输送面平整度误差控制在小范围内，不会出现工件在拼接位置卡滞的问题。设备底部的脚轮安装高度做了可调设计，可以通过脚轮的丝杆微调支腿高度，适配地面不平整的车间环境，保证整个输送面的倾斜角度一致，不会出现局部角度偏差导致工件跑偏的问题。

　　在实际选型适配时，需要注意这款设备适合输送底面平整、有一定自重的硬质工件，不适合输送软质包装、底面不规则或者重量过轻的物料，这类物料在倾斜辊道上容易出现打滑、跑偏的问题；如果需要输送这类特殊物料，可以在辊面套装防滑胶套，增大辊面与工件的摩擦力，改善输送效果。整体结构没有复杂的异形零件，所有型材、滚筒、脚轮都是工业通用标准件，加工制作时只需要按照尺寸切割型材、焊接组装即可，加工难度低，制作周期短，适合小型加工厂自行制作或者改造，也可以作为标准模块集成到更大的自动化输送系统里，作为高差转接的单元使用。
