直弯组合式工业自动传送带结构设计

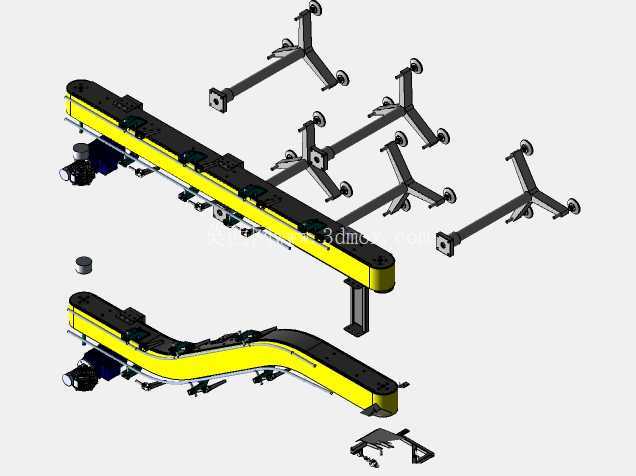

这套输送结构包含直线输送段与90度弯转输送段两个独立单元，配套可调节高度的三脚支撑腿，可根据车间布局灵活拼接组合，适配不同走向的物料流转需求。在3C电子组装车间，这类直弯组合的输送单元常用来衔接不同工位的作业台，绕过车间立柱或者设备间隔，把PCB板、组装半成品从SMT工序段平稳转运到后续测试、包装工位，避免人工搬运带来的磕碰损伤与静电风险；在食品包装线的后段，也可搭配食品级皮带完成成品从封装工位到装箱工位的转向输送，减少线体转折处的人工转接岗位。

从功能设计来看，两个输送单元均采用端部驱动辊搭配尾部张紧辊的结构，驱动端集成了减速动力单元，通过同步带连接驱动辊提供稳定的输送动力，张紧端预留了调节行程，可在皮带长期使用出现松弛时快速调整张紧量，避免皮带打滑跑偏。皮带下方设置了连续的承托板，避免输送较重物料时皮带下凹变形，保证输送面的平面度，对于尺寸较小的零件输送，也能防止零件卡入皮带与机架的间隙中。支撑腿采用三脚式落地结构，每个支脚端部都配置了可调脚杯，可在地面不平整的车间现场调整每个支脚的高度，保证整个输送段的水平度，避免物料在输送过程中向一侧偏移；支撑腿与输送机架的连接位置预留了高度调节区间，可对接不同高度的作业设备，适配不同产线的工位高度差，无需额外制作转接台架。

设计过程中优先考虑了模块化拼接的需求，直线段与弯段的端部连接接口尺寸统一，可根据产线布局需求多段拼接，既可以组成单一直线长输送线，也可以搭配弯段组成L型、U型的回流输送线，适配不同面积的车间布局。弯段的输送轨迹做了平滑过渡处理，转弯半径经过反复校核，保证尺寸在100mm以内的小型物料在转弯过程中不会因为离心力被甩出输送面，也不会在转弯处出现卡滞；弯段的内侧挡板高度比外侧略低，方便作业人员从内侧取放物料，适配人工值守的作业工位。

安装边界方面，单段直线输送单元的长度可根据需求在1m到3m区间调整，本次设计的标准段长度为2m，输送面宽度为200mm，支撑腿的高度调节范围为700mm到900mm，可覆盖绝大多数站立作业工位的高度需求；弯段的转弯半径为500mm，安装时需要预留至少1200mm*1200mm的转角空间，保证弯段与前后直线段的对接顺畅，不会与周边设备产生干涉。机架主体采用标准铝型材拼接制作，无需复杂的焊接工序，现场组装时只需要通过标准紧固件即可完成拼接，后期改造时也可快速拆解重组，减少产线调整的成本与周期。

细节设计上，输送面两侧都设置了可调节的导向挡板，可根据输送物料的宽度调整挡板间距，避免物料在输送过程中从侧边掉落；驱动端的动力单元做了外置防护罩，避免作业人员衣物或者工具卷入传动部件，满足车间的安全作业要求。每个支撑腿的三脚支脚展开角度为120度，保证支撑稳定性的同时，不会占用过多的地面空间，方便在支脚周边放置物料周转箱或者作业工具。整套结构没有复杂的定制加工件，绝大多数零部件都采用标准件，后期维护更换时可直接采购标准配件，减少设备的停机维护时间。
