MVS86522TB旋钮式气动换向控制阀结构

　　这款旋钮式气动换向阀，是气动控制系统里十分常见的气路方向控制元件，日常在轻工自动化生产线、小型工装夹具气路、包装设备气动回路、非标专机的气控单元里都能见到它的身影，主要作用是通过顶部旋钮的旋转动作，切换阀体内的气路连通状态，从而控制下游气缸、气爪等执行元件的动作方向，完成工件夹紧、工位切换、挡料升降这类基础气动动作。从结构设计来看，这款阀采用了常见的二位五通结构逻辑，阀体主体为方形硬质阳极氧化铝材质，表面做了哑光氧化处理，既可以耐受车间内的切削液、轻微油污腐蚀，也能在常规0.15-0.8MPa的气动系统工作压力下保持足够的结构强度，不会因为长期受压出现阀体变形导致的内泄漏问题。

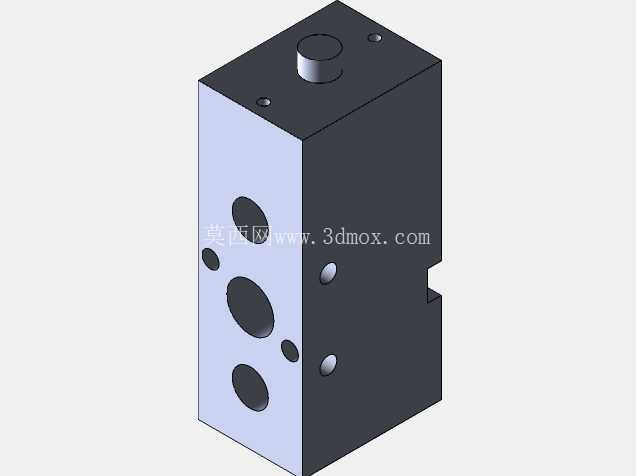

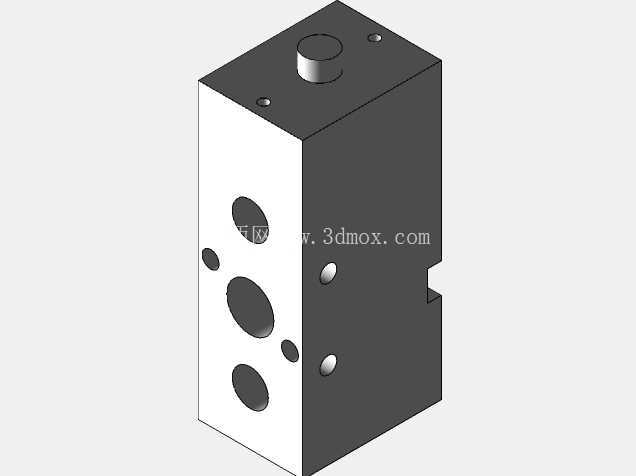

　　阀体正面布置了五个标准气动接气孔位，孔位周边做了沉台倒角处理，安装气动接头时可以保证密封圈完全贴合，避免接插部位漏气，孔位的排布间距符合常规气动阀的通用安装尺寸，不管是直接面板安装还是搭配汇流板集成安装，都不需要额外调整安装孔位，能直接替换同规格的其他品牌同类型手控阀。顶部的操作旋钮采用了防滑齿形结构，材质为耐油工程塑料，旋钮的旋转档位有清晰的定位手感，操作时不需要施加过大的扭力就能完成档位切换，档位切换的角度为90度，两个工作位都有定位锁止结构，不会因为设备运行的振动导致阀位自行偏移，避免出现误动作引发的设备故障。

　　阀体侧面预留了两个安装固定孔位，孔内镶嵌了钢制螺纹衬套，反复拆装也不会出现铝制阀体螺纹滑牙的问题，安装时可以根据现场布局选择侧面固定或者面板嵌入式固定，嵌入式安装时顶部旋钮的防护圈可以贴合面板表面，阻挡车间内的粉尘、切削碎屑进入阀杆缝隙，延长阀杆密封件的使用寿命。在设计建模的过程中，需要重点关注阀杆与阀体配合部位的密封槽尺寸，密封槽的宽度、深度公差需要控制在0.02mm以内，过大会导致密封圈松动窜动引发内泄，过小则会导致阀杆旋转阻力过大，操作手感发涩甚至卡滞。另外顶部旋钮与阀杆的连接部位采用了扁位传动结构，建模时要保证扁位的配合间隙合理，既要保证扭矩可以有效传递，也要避免间隙过小导致装配困难。这款阀的整体外形尺寸紧凑，宽度方向仅22mm，集成安装在汇流板上时可以大幅节省阀岛的安装空间，对于安装空间受限的小型非标设备来说十分友好。气路流道的设计采用了等径通流结构，五个气口的通流直径一致，气流通过时不会出现明显的节流压降，保证下游执行元件的动作速度稳定，不会因为阀的通流能力不足导致气缸动作迟缓。阀杆部位的密封采用了双层丁腈橡胶密封圈，两层密封圈之间预留了微小的储油空间，装配时涂抹少量硅基润滑脂，可以保证长期操作时阀杆旋转顺畅，密封圈的使用寿命可以达到百万次操作以上，适合需要频繁切换阀位的工作场景。

　　在实际选型应用中，这类手控换向阀通常用在不需要电气控制的简易气路中，或者作为自动化设备的手动调试单元，在设备维护、调试阶段通过手动操作来检查气路连接是否正确，执行元件动作是否顺畅，相比电磁阀不需要接线，布置更加灵活，也不会因为电气系统故障影响手动操作的可靠性。建模时所有的安装尺寸都按照实物1:1还原，包括接气孔的螺纹规格、安装孔的中心距、旋钮的操作高度、阀体的棱角倒角都做了精准还原，导入到设备整体装配中时，可以直接用来做干涉检查，模拟实际安装时的操作空间是否足够，避免后期装配时出现旋钮与周边钣金、管线干涉的问题。阀体底部的密封面平面度要求较高，建模时也还原了密封面的表面粗糙度要求，搭配汇流板安装时不需要额外添加密封垫，依靠阀体本身的平面度和密封圈就能实现可靠密封，减少了装配时的零件数量，也降低了密封件老化漏气的风险。
