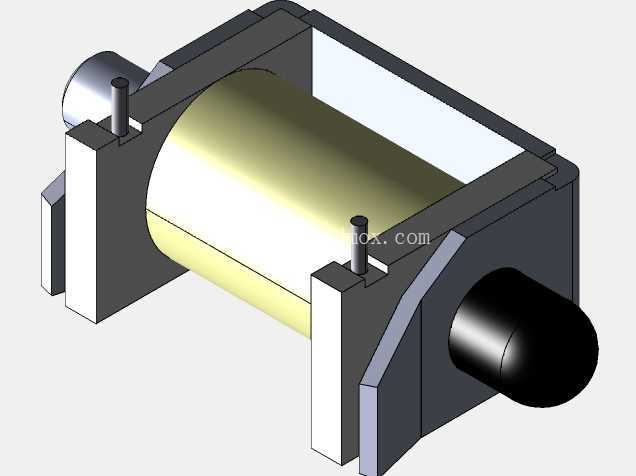

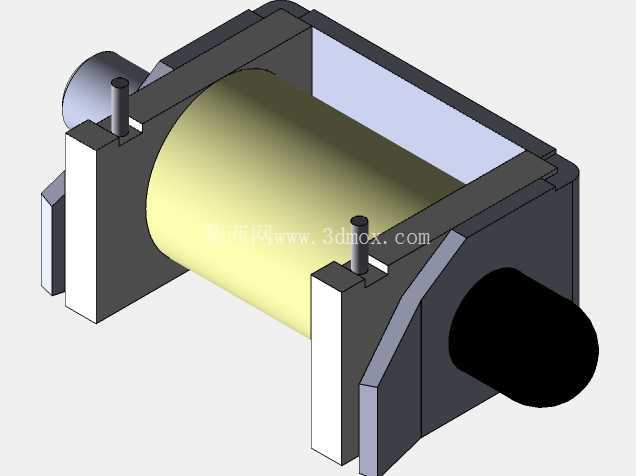

台达DSOS-0416-D型电磁阀三维结构设计

　　在自动化生产线的气动控制回路、小型流体管路通断控制场景中，这类直动式电磁阀的应用覆盖范围极广，从3C电子组装线的气缸动作控制，到小型包装设备的气路切换，再到轻工机械的流体通断管控，都能见到同结构阀件的身影。这款阀件的设计核心围绕小通径、快响应的控制需求展开，整体采用方体加圆柱线圈的组合布局，线圈部分做了全包覆的壳体防护，既可以避免车间内的粉尘、切削液飞溅侵入线圈绕组，也能在一定程度上降低电磁干扰对外围敏感传感元件的影响。从结构设计逻辑来看，这款阀的进气与出气接口采用侧置同轴布局，接口的安装端面做了定位凸台设计，在装配时可以直接卡入管路接头的定位槽内，不需要额外调整对中角度，能有效降低现场装配的对位难度，减少安装工时。

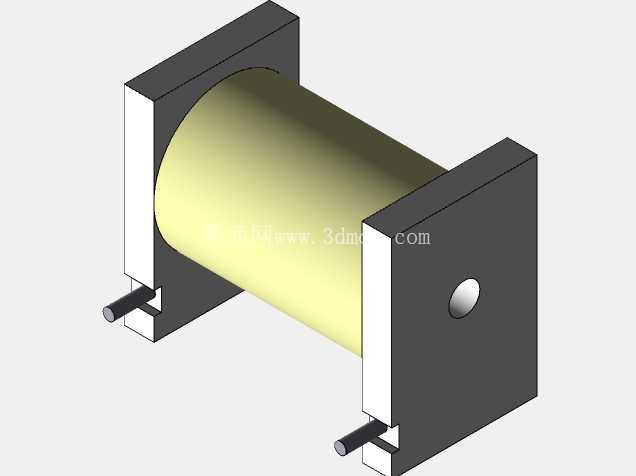

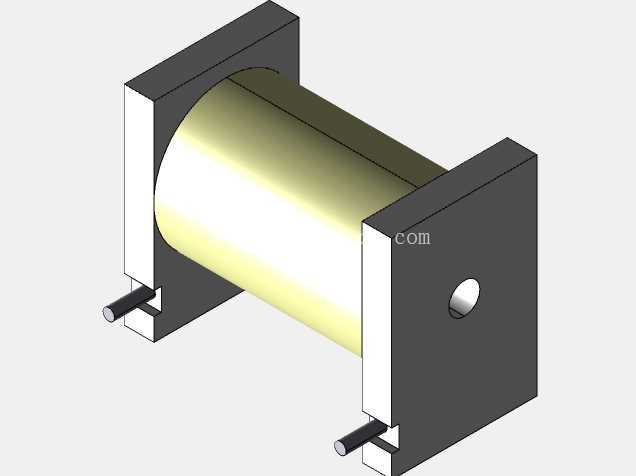

　　阀体的主安装面设置了两个对称的定位销孔与固定螺孔，安装边界的尺寸公差按照气动元件通用安装规范设定，既可以直接安装在标准阀座上，也能通过转接板集成到阀岛组件中，适配不同设备的集成安装需求。线圈部分的接线端子采用顶部直立式布局，端子周边预留了足够的接线操作空间，即使在密集排布的阀组中，也能方便操作人员完成接线与后期检修操作，不需要拆卸周边相邻阀件就能完成单阀的接线维护。阀内部的动铁芯采用直动式结构设计，没有额外的先导气路结构，相比先导式电磁阀，它在低压工况下的启动稳定性更好，即使气源压力处于波动区间，也能可靠完成阀芯的切换动作，不会出现低压卡滞、动作不到位的问题。

　　阀芯与阀体之间的密封采用阶梯式密封结构，在不同压力等级下都能保证可靠的密封性能，减少阀件的内泄漏量，降低整个气动回路的气源损耗。在建模过程中，这款阀的所有安装接口尺寸、外形轮廓都按照实物的实际装配尺寸做了还原，线圈部分的包覆壳体、阀体的加工倒角、安装孔的沉头深度都做了精准复刻，既可以用于设备前期布局时的干涉检查，也能作为阀组集成设计时的安装基准参考。在做设备布局设计时，需要注意阀件线圈侧预留至少15mm的散热空间，避免线圈长期处于高温环境下缩短使用寿命，同时接线端子的上方要预留足够的走线空间，避免线缆弯折半径过小导致的线芯断裂问题。

　　这款阀的响应速度可以满足大部分中低速自动化设备的动作控制需求，在常规0.4-0.6MPa的工作气压下，阀芯切换动作时间在10毫秒级别，能够匹配气缸的快速动作节拍，不会因为阀件响应滞后导致设备动作时序错乱。阀体的材质选用常规的压铸铝合金材质，在保证结构强度的前提下尽可能降低阀件自重，即使在移动设备的气动回路中使用，也不会增加过多的运动负载。线圈部分的绝缘等级按照工业级标准设计，可以适应车间内常规的温湿度环境，不需要额外做防护处理就能稳定运行。在做三维装配设计时，这款阀的模型可以直接导入设备的整体装配体中，不需要额外做结构简化，所有的安装孔位、接口尺寸都能直接用于生成工程图的安装标注，减少设计人员的重复建模工作量。
