四伺服驱动多关节绘图机械臂结构

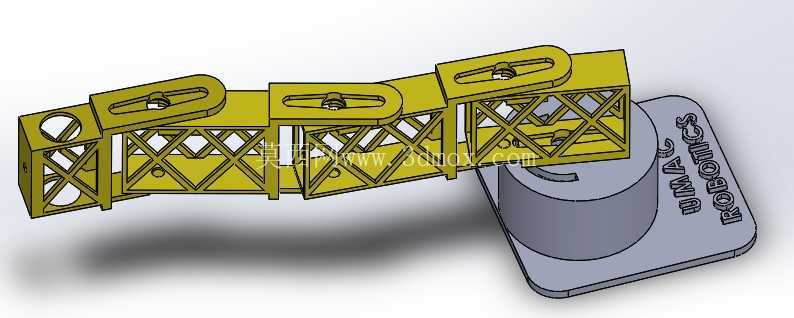

　　这款多关节机械臂主要面向平面绘图、轨迹描摹类的轻载作业场景，可适配桌面级教学实验、小型文创图案绘制、简易路径标记等工况，替代人工完成重复性的高精度轨迹行走动作，在机器人动力学教学实训场景中，也可作为运动学正逆解验证、多轴联动插补算法测试的硬件载体。从结构设计逻辑来看，臂体主体采用镂空桁架式构型，在保证臂段抗弯扭刚度的前提下尽可能降低自身重量，减少关节处伺服电机的负载余量需求，臂段之间采用铰接式连接，每处转动关节对应独立的伺服驱动单元，四个伺服电机分别负责底座回转、大臂俯仰、小臂俯仰、末端执行件姿态调整四个自由度的运动控制，可覆盖作业平面内的大范围轨迹输出需求。

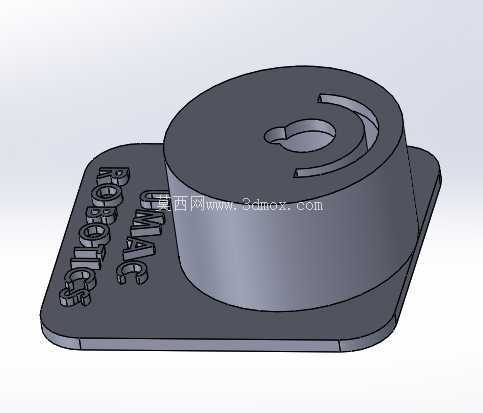

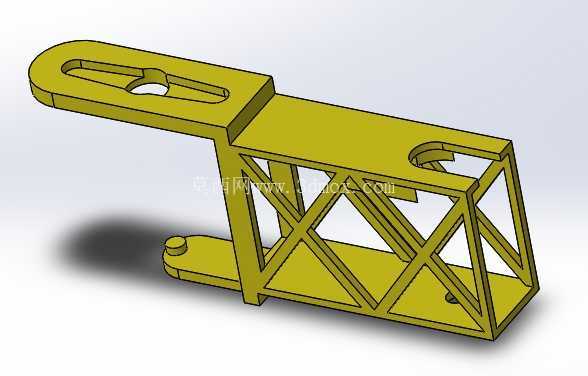

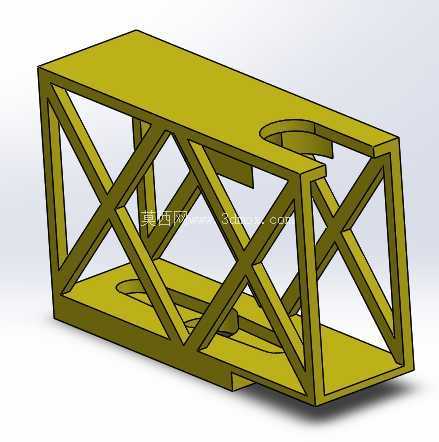

　　底座部分采用方形安装板搭配圆柱回转支承结构，安装板预留了标准安装孔位，可直接固定在桌面或专用工作台面上，回转支承的径向跳动公差控制在0.02mm以内，保证整臂回转过程中的同轴度，避免末端轨迹出现偏移误差。臂段的桁架结构采用交叉筋条布局，筋条厚度根据各段受力弯矩分布做差异化设计，靠近底座的大臂段筋条厚度更大，承受整臂伸展时的最大弯矩，靠近末端的小臂段适当减小筋条厚度，降低末端运动惯量，提升动态响应速度。每个关节处的伺服电机安装位都设计了嵌入式定位槽，电机输出轴与臂段铰接孔采用D型轴配合，传递扭矩的同时避免转动过程中出现轴孔打滑，关节处还预留了走线槽，驱动线缆可沿臂段内部空腔排布，避免机械臂运动过程中线缆与外部结构发生剐蹭缠绕。

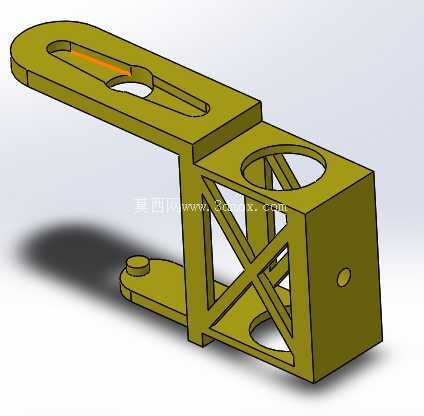

　　末端执行件安装位采用快换式接口设计，可根据作业需求更换绘图笔、标记头、轻载吸盘等不同执行部件，接口处的定位基准面与末端关节回转轴同轴，更换配件后无需重新校准零点位置即可直接投入作业。从安装边界来看，整臂完全收拢时的占地尺寸与底座安装板尺寸一致，完全伸展时的水平作业半径可覆盖直径800mm的圆形作业区域，垂直方向的作业高度范围可根据底座安装高度做适配调整，关节运动的硬限位位置做了物理挡块设计，避免软件限位失效时臂体运动超程造成结构碰撞。

　　在实际作业过程中，四个伺服电机采用联动插补控制，可输出连续平滑的平面轨迹，针对绘图作业的需求，末端执行件的下压力可通过末端关节的伺服力矩做闭环控制，保证绘图笔触压力均匀，避免出现笔迹深浅不一或划破纸面的问题。臂体的所有结构件都可采用3D打印工艺制作，加工门槛低，适合教学场景下的快速组装与迭代验证，铰接孔处预留了衬套安装位，可加装铜质衬套降低关节转动磨损，延长整机使用寿命。设计过程中对各臂段的运动干涉做了全行程仿真验证，在所有关节运动角度范围内，臂段之间、臂段与底座之间都不会发生结构碰撞，各关节的运动角度范围根据实际绘图作业的常用轨迹做了优化，在保证作业覆盖范围的前提下，尽可能缩小关节空行程角度，提升作业效率。
