框架式三轴直角坐标作业执行机构设计

这套框架式三轴直角坐标作业执行机构，主要面向小范围平面内的定点垂直作业场景设计，常见应用在小型零部件的点胶、小件压装、电路板探针检测、小型工件涂覆这类需要在固定矩形区域内完成垂直方向往复动作的工位，相比多关节机器人，这类直角坐标结构在小行程固定工位的应用中，重复定位精度更稳定，调试逻辑更简单，后期维护成本也更低，非常适合集成到桌面级小型自动化工作站或者生产线的单工序工位中。

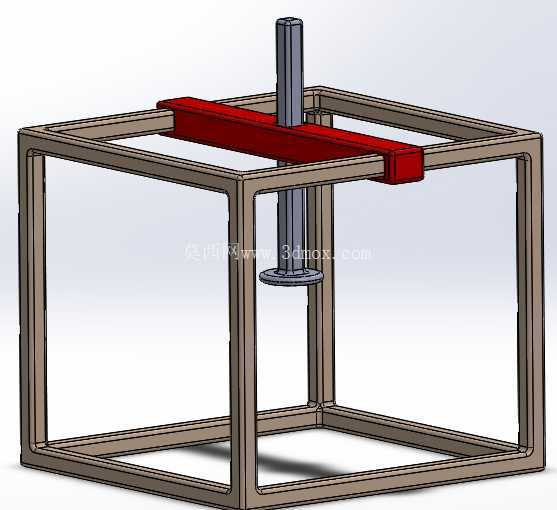

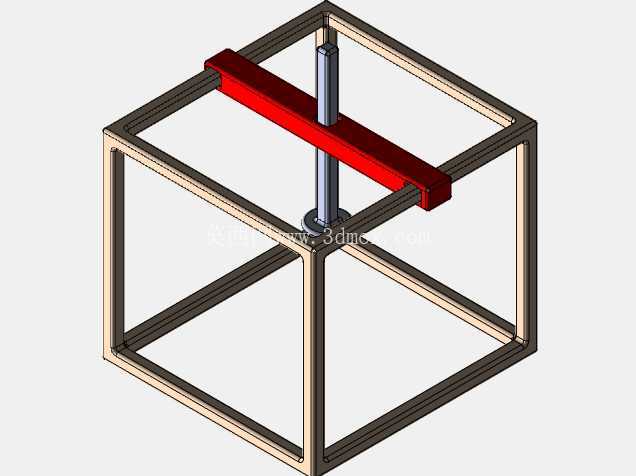

从结构设计逻辑来看，整体采用方管型材拼接成矩形外框架作为承载基础，框架的上下四边都做了封闭的型材连接，保证整体机架的刚性，避免横向运动部件移动时出现机架晃动影响作业精度的问题。横向运动的承载梁采用跨接式安装在框架两侧的纵向导轨上，红色的横向滑座搭载垂直方向的运动轴，可沿着横梁做X向的直线移动，而横梁整体可沿着框架两侧的纵向导轨做Y向移动，垂直轴自身可完成Z向的升降动作，三个方向的运动组合起来，就能覆盖框架内部整个矩形平面的作业范围，垂直轴末端预留了标准的执行件安装法兰，可根据实际工序需求换装点胶阀、压头、探针、吸盘等不同作业末端，适配不同的生产工序需求。

设计过程中优先考虑了运动部件的负载匹配，横向滑座与垂直轴的安装位做了下沉式设计，降低整体运动部件的重心，减少高速移动时的偏摆量；框架的支脚位置预留了安装孔位，可直接通过膨胀螺栓固定在地面或者工作台台面上，也可加装调平地脚应对不平整的安装基面，安装时需要保证框架两侧纵向导轨的平行度公差控制在0.1mm/m以内，避免横梁移动时出现卡滞或者导轨异常磨损的问题。垂直轴的行程设计预留了足够的安全余量，下端的作业端在最低位置时，距离框架底部安装平面保留有足够的工装安装空间，可根据需求在框架底部加装工件定位夹具、传送带或者旋转工作台，拓展设备的作业适配能力。

传动选型上，三个轴向的运动都可适配伺服电机搭配滚珠丝杠或者同步带传动的方案，如果是对定位精度要求高的压装、检测工序，优先选用滚珠丝杠传动，重复定位精度可控制在±0.02mm以内；如果是对速度要求更高的点胶、涂覆工序，可选用同步带传动，提升移动效率降低运行噪音。电路走线全部采用拖链内置的方式，横向与纵向的拖链安装位置都做了避空设计，避免运动过程中出现线缆拉扯、磨损的问题，所有运动轴的两端都安装有硬限位块与光电限位开关，防止运动超程造成设备损坏。

从安装边界来看，整体框架的占地面积小，不需要额外的大型安装基座，普通的车间水泥地面或者加厚工作台面都可满足安装承重要求，设备运行时的噪音低于65分贝，适合安置在洁净车间、装配生产线旁或者实验室测试工位使用。结构上采用模块化的拼接设计，所有型材连接位置都采用标准紧固件连接，不需要焊接作业，后期如果需要调整作业行程，只需要更换对应长度的型材与传动部件即可完成改造，不需要整体更换机架，大幅降低了产线调整的改造成本。垂直轴的末端负载设计预留了足够的冗余量，可搭载重量在5kg以内的不同作业末端，满足大部分小型工序的作业负载需求，日常维护只需要定期给导轨、传动部件加注润滑脂，检查紧固件是否松动即可，不需要复杂的专业维护操作，适合中小批量生产的加工车间、电子装配车间使用。
