三爪同步定心抓取夹持机械结构

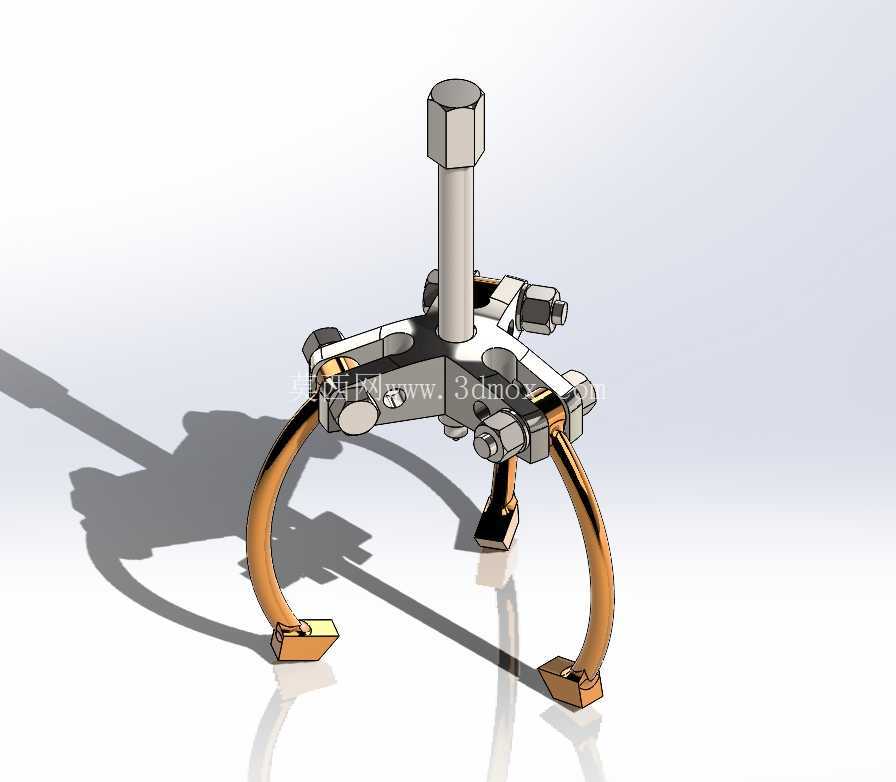

　　这类三爪定心夹持结构，在小规格零部件装配、精密零件检测上下料、小型轴承内圈外圈拆装作业场景中应用十分广泛，区别于两爪夹持结构的偏心风险，三爪同步运动的结构形式能在接触工件瞬间自动完成中心找正，不需要额外增加视觉定位或者辅助对中工装，在小行程抓取场景里的定位重复精度可以控制在0.02mm以内，适配圆形、正多边形类规则回转体工件的夹持作业。从结构组成来看，整套机构以中心调节螺杆作为动力输入部件，顶部的六角头结构可以适配普通扳手、电动起子等常规工具施加扭矩，螺杆中部通过梯形螺纹与中心三角架体连接，转动螺杆时可以带动架体沿轴向上下移动，架体的三个铰接点分别连接铜质弧形爪臂，每个爪臂的中部通过销轴与架体上的凸台形成转动副，当架体随螺杆向上移动时，三个爪臂会绕中部销轴同步向内收拢，爪端的硬质合金接触块会同时抵靠在工件内壁或者外壁，完成夹持动作；当架体向下移动时，爪臂在重力与铰接间隙作用下同步向外张开，释放被夹持工件。

　　设计过程中需要重点控制几个核心尺寸边界：首先是中心螺杆的行程，要匹配目标夹持工件的直径范围，常规小规格型号的螺杆有效行程控制在15-25mm区间，对应夹持直径范围可以覆盖20mm到80mm的回转工件，过大的行程会导致爪臂张开角度过大，降低夹持接触点的正压力，容易出现夹持打滑的问题；其次是爪臂的曲率半径，弧形爪臂的弯曲弧度要匹配最大张开直径下的运动轨迹，避免爪臂收拢过程中与中心架体发生运动干涉，铜质爪臂的材质选择主要是利用铜合金的自润滑特性，在铰接转动位置不需要额外添加润滑脂，也不会因为长期反复转动出现铰接点锈死的问题，适合在无尘装配车间、检测实验室这类对油污管控严格的场景使用。

　　爪端的接触块采用可拆卸式设计，通过小内六角螺丝固定在爪臂末端，可以根据被夹持工件的材质更换不同材质的接触块：夹持精加工金属零件时可以更换尼龙块避免夹伤工件表面，夹持毛坯件时可以更换带防滑齿的淬火钢块提升夹持摩擦力，夹持薄壁类零件时可以更换弧面接触块增大接触面积，避免工件被夹变形。中心架体上的三个铰接凸台采用120度等夹角分布，加工过程中需要严格控制三个凸台的位置度公差，位置度偏差超过0.05mm就会导致三个爪的运动不同步，出现夹持偏心的问题，架体上的螺纹孔与螺杆的配合采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，而且具备一定的自锁性能，当夹持力达到设定值后，即使撤去螺杆上的输入扭矩，夹持状态也不会自行松脱，不需要额外增加锁紧机构。

　　这套结构的整体安装边界比较灵活，顶部的螺杆可以直接连接到直线气缸、电动推杆的输出端，作为自动化设备的末端执行器使用，也可以单独作为手动工装，用于小型轴承、密封圈、衬套类零件的拆装作业，相比液压、气动卡盘，这类纯机械结构的爪式机构不需要外接动力源，整体重量可以控制在300g以内，便携性极强，适合外出维修、小批量试生产工位使用。在实际选型应用中，需要根据目标工件的重量核算夹持力，梯形螺纹的导程越小，相同输入扭矩下的夹持力越大，针对重量在5kg以内的工件，采用导程2mm的梯形螺纹，只需要施加2N·m的输入扭矩就可以提供足够的夹持摩擦力，不会出现工件脱落的问题；如果需要夹持更重的工件，可以适当增大螺杆直径，提升螺纹副的承载能力，同时在爪端接触块增加防滑纹路，进一步提升夹持可靠性。结构设计时还需要考虑铰接点的磨损补偿，每个铰接销轴都采用间隙配合装配，长期使用出现磨损后，可以直接更换标准销轴，不需要更换整个架体或者爪臂，后期维护成本极低，所有零部件除了铜质爪臂之外，其余金属部件都采用不锈钢材质加工，具备较好的防锈能力，可以在潮湿工况、轻度腐蚀环境下正常使用，不会因为锈蚀导致机构卡滞。
