DM860H步进电机驱动器结构设计

在自动化设备的运动控制单元搭建过程中，步进电机驱动器是衔接上位控制信号与步进电机本体的核心执行部件，DM860H作为适配86系列两相步进电机的常用驱动型号，广泛应用于数控雕刻机、小型传送带模组、点胶设备、3D打印设备、自动上下料机构等需要精准开环位置控制的工业场景中，这类应用场景普遍要求驱动器具备稳定的电流输出能力、可靠的散热表现以及便捷的接线安装方式，才能保障设备长时间连续运行不出现丢步、过热保护等异常状况。

从实际功能特性来看，该驱动器可实现细分驱动输出，通过拨码开关可配置不同的细分档位与输出电流参数，匹配不同扭矩规格的86系列步进电机，有效降低电机运行时的低频振动，提升转轴转动的平顺性，满足不同负载工况下的运动精度要求。驱动器侧面预留的多组绿色接线端子，分别对应电源输入、电机绕组接线、控制信号输入等不同功能回路，端子采用螺钉压接的接线方式，可适配不同线径的多股铜芯导线，接线稳固不易松脱，能够适应工业现场存在一定振动的安装环境，避免接线脱落导致的设备停机故障。

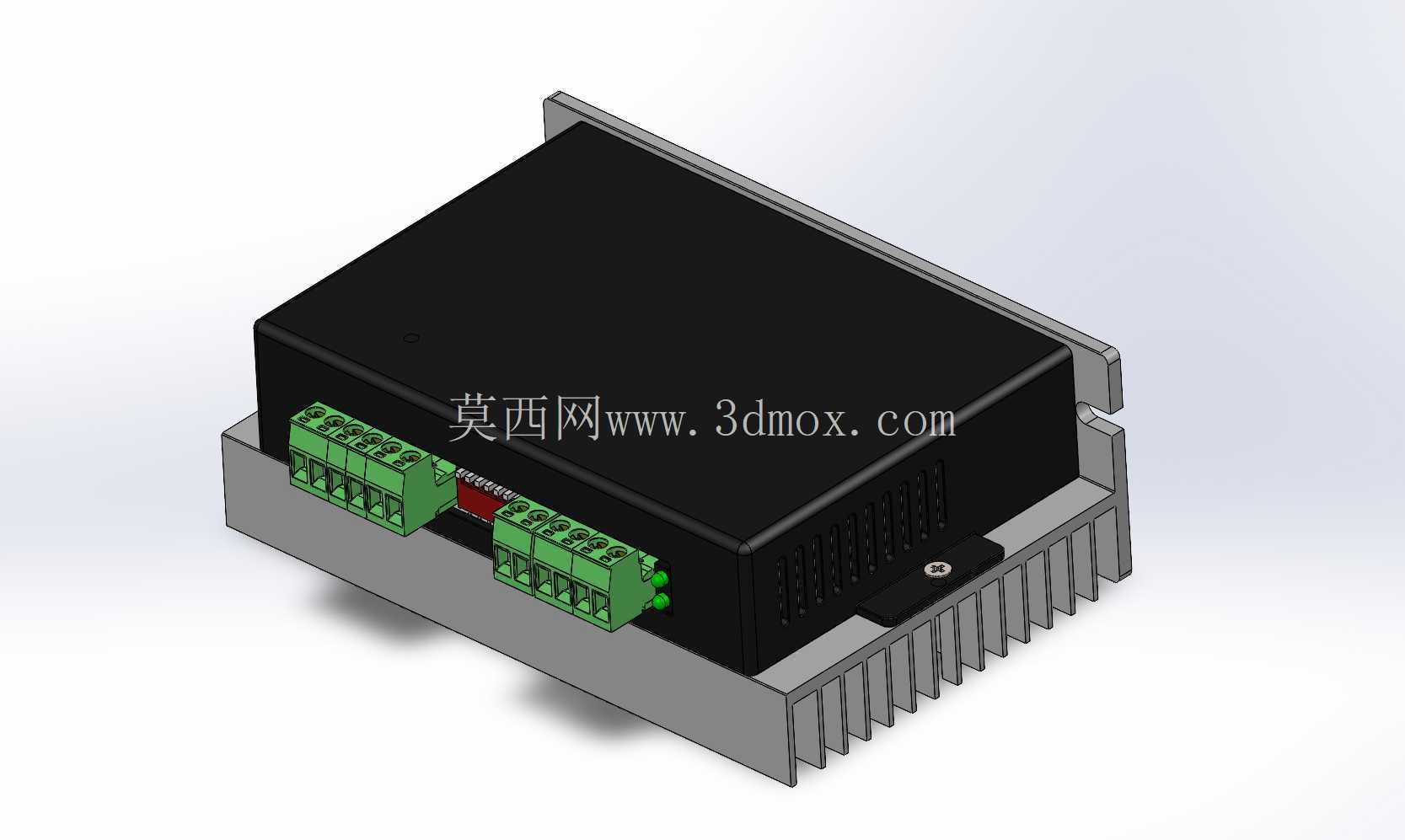

结构设计层面，该驱动器主体采用黑色阻燃塑料上盖与铝合金散热底座组合的结构形式，上盖侧面开有密集的通风散热槽，可引导内部功率器件产生的热量通过空气对流向外散出，底部的铝合金散热底座采用一体化挤压成型工艺，底座外侧排布有平行的散热鳍片，大幅增加与空气的接触面积，将内部功率MOS管、驱动芯片等发热元件产生的热量快速传导至外部环境，保障驱动器在额定负载下长时间运行时，内部器件温度处于合理工作区间，避免过热导致的元件寿命衰减或者触发过热保护。底座上预留的固定安装孔位，可配合螺丝将驱动器稳固安装在设备电控箱的安装板上，安装孔位的间距符合行业通用的安装尺寸规范，可直接替换同规格的其他型号驱动器，无需重新在安装板上打孔，降低设备改造或者维护时的安装工作量。

设计过程中针对DM860H的实际安装边界做了精准的尺寸校核，整体外形的长宽高尺寸完全匹配实物的测量数值，接线端子的突出高度、拨码开关的位置、散热鳍片的厚度与间距都按照实物比例还原，在做电控箱内部布局设计时，可直接将该模型导入装配体中，提前预留接线操作空间与散热通风间隙，避免出现安装时与其他电气元件干涉、接线空间不足无法操作的问题。上盖与散热底座的配合卡扣位置、固定螺丝的安装点位也都按照实际结构还原，可用于拆解演示、装配工艺培训等场景，帮助电气装配人员快速熟悉该驱动器的结构组成。

需要注意的是，这类步进驱动器在电控箱内安装时，通常需要保持散热鳍片沿垂直方向排布，利用热空气自然上升的原理提升散热效率，因此在三维布局阶段就需要结合该模型的散热结构方向，确定驱动器的安装朝向，同时在驱动器周边预留足够的走线空间，方便强电与弱电线路分开排布，减少信号干扰。模型中还原的拨码开关位置位于两组接线端子之间，在布局时需要预留出手指操作拨码的空间，避免设备组装完成后无法调整细分与电流参数。
