小型航模配套带支架转向飞机轮结构

在小型固定翼航模、轻量无人机地面滑行系统的设计选型中，起落架轮组是直接影响地面滑行稳定性、起降冲击缓冲效果的核心部件，本次呈现的带支架飞机轮结构，正是针对轻量级航空模型的地面行走需求设计的配套部件。从实际应用场景来看，这类轮组主要适配起飞重量在1-3kg区间的小型电动航模、像真机模型，承担地面滑跑阶段的机身支撑、转向导向以及着陆瞬间的冲击传导作用，相比简易的固定轴轮组，带弯折支架的结构能够预留足够的起落架避震安装空间，同时适配机身底部的倾斜安装面，避免轮组与机身蒙皮、舵机拉杆发生运动干涉。

从功能特性上看，该轮组采用单轮侧置支架的布局，轮体本身为实心橡胶材质的弧面滚轮，接触地面的轮面做了R2的圆角过渡，能够在粗糙的铺装路面、平整草坪场地滑行时减少颠簸跳动，轮体中心的转动副采用金属衬套配合安装轴的结构，长时间滑跑不会出现松旷卡滞的问题。支架部分采用弯折成型的金属片结构，上面预留的两个安装孔位可以直接配合螺丝固定在机身的起落架安装座上，支架的弯折角度经过匹配计算，能够让轮体在机身摆正时保持垂直于地面的状态，转向时支架不会与轮体发生摩擦。

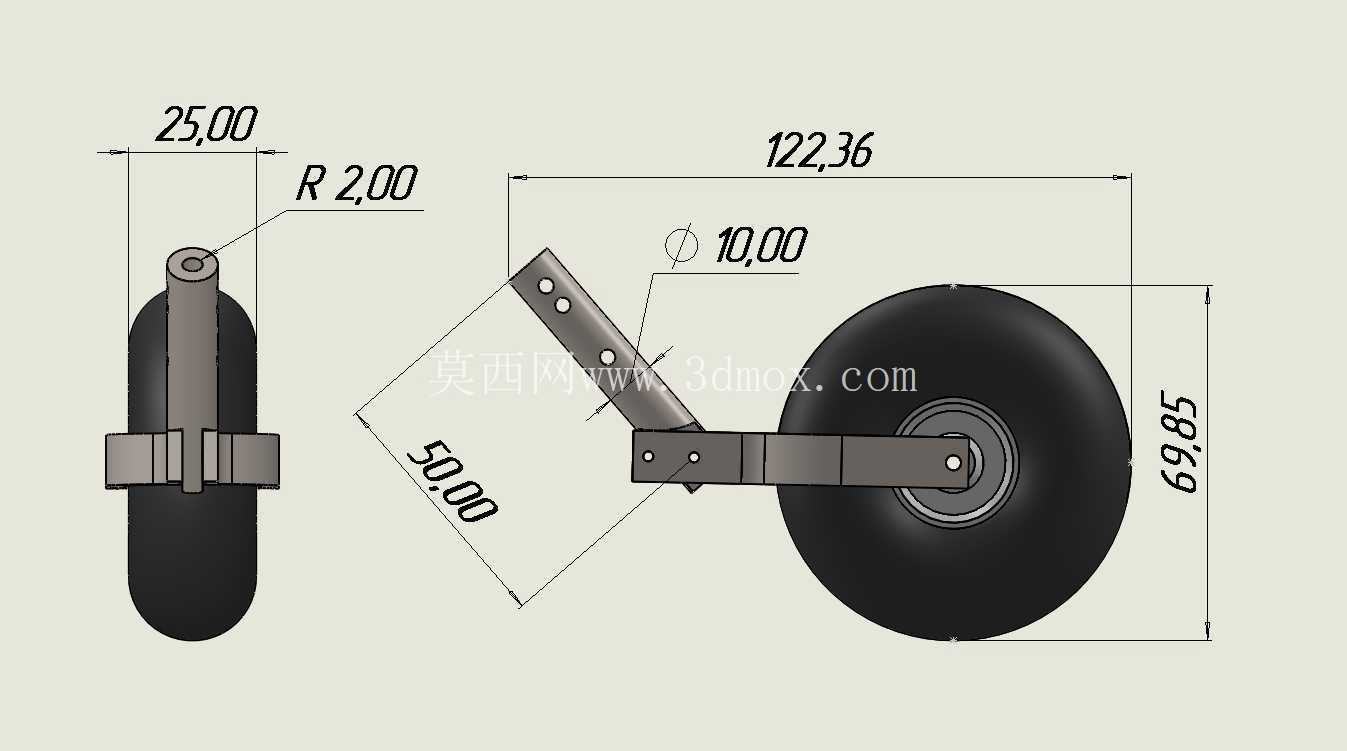

设计思路上，这款轮组没有采用复杂的避震阻尼结构，而是通过支架的长度与弯折角度来吸收小幅度的路面冲击，整体结构尽可能做轻量化处理，避免增加不必要的起飞重量。尺寸边界方面，轮体本身的直径为69.85mm，轮面宽度为25mm，这个尺寸既能够保证足够的地面接触面积，降低滑跑时的接地压强，又不会因为轮体过大增加风阻影响飞行性能。支架部分的总长度从安装孔端到轮轴中心的距离为122.36mm，支架的安装段长度为50mm，安装孔直径为10mm，这个安装尺寸能够适配市面上多数轻量航模的标准起落架安装位，不需要额外对机身安装座进行打孔修改。安装时需要注意，支架的安装面需要与机身纵轴保持平行，轮轴的水平度误差需要控制在0.1mm以内，避免滑跑时出现轮体偏磨、机身跑偏的问题。

在实际建模过程中，轮体的弧面轮廓需要严格按照R2的圆角参数做曲面过渡，保证轮面与地面接触时的受力均匀，支架的弯折处需要做圆角处理，避免应力集中导致起降时支架断裂，转动副的配合间隙需要控制在0.05mm左右，既保证轮体转动顺畅，又不会出现轴向窜动。这类轮组除了航模应用之外，也可以经过尺寸缩放后适配小型智能移动机器人、轻量化实验设备的移动支撑结构，只需要根据实际承载需求调整支架的板材厚度与轮体材质即可，整体结构的通用性较强，安装边界清晰，能够快速集成到不同的小型移动设备结构中。
