苏格兰轭机构运动转化结构三维设计

项目分类:通用机械零部件 发布时间:2026-01-20 ID:1125554
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计
  • 苏格兰轭机构运动转化结构三维设计

在自动化生产线的短行程往复送料工位、小型计量泵的动力输入端、纺织机械的导纱驱动单元这类需要将连续旋转运动转化为高频直线往复动作的场景里,苏格兰轭机构是比常规曲柄滑块结构更具传动优势的选择。常规曲柄滑块结构存在连杆摆动带来的侧向分力,长时间运行会加剧滑块导轨的偏磨,而苏格兰轭通过轭架与曲柄销的直槽配合,能将曲柄的整周旋转直接转化为轭架的纯直线往复运动,传动过程中无额外侧向载荷,传动效率更高,往复行程的一致性也更优,尤其适合行程固定、往复频率稳定的轻载传动场景。

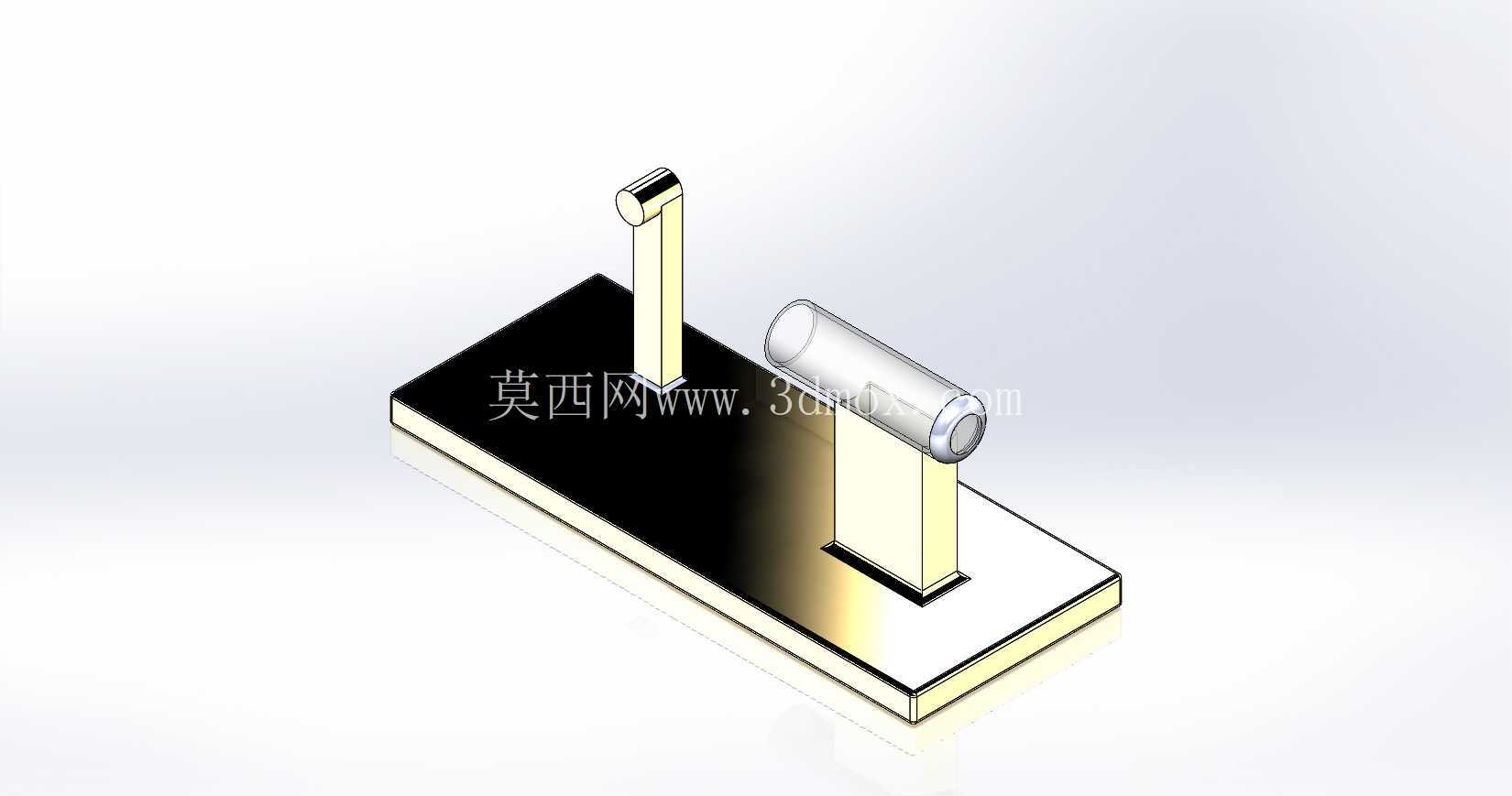

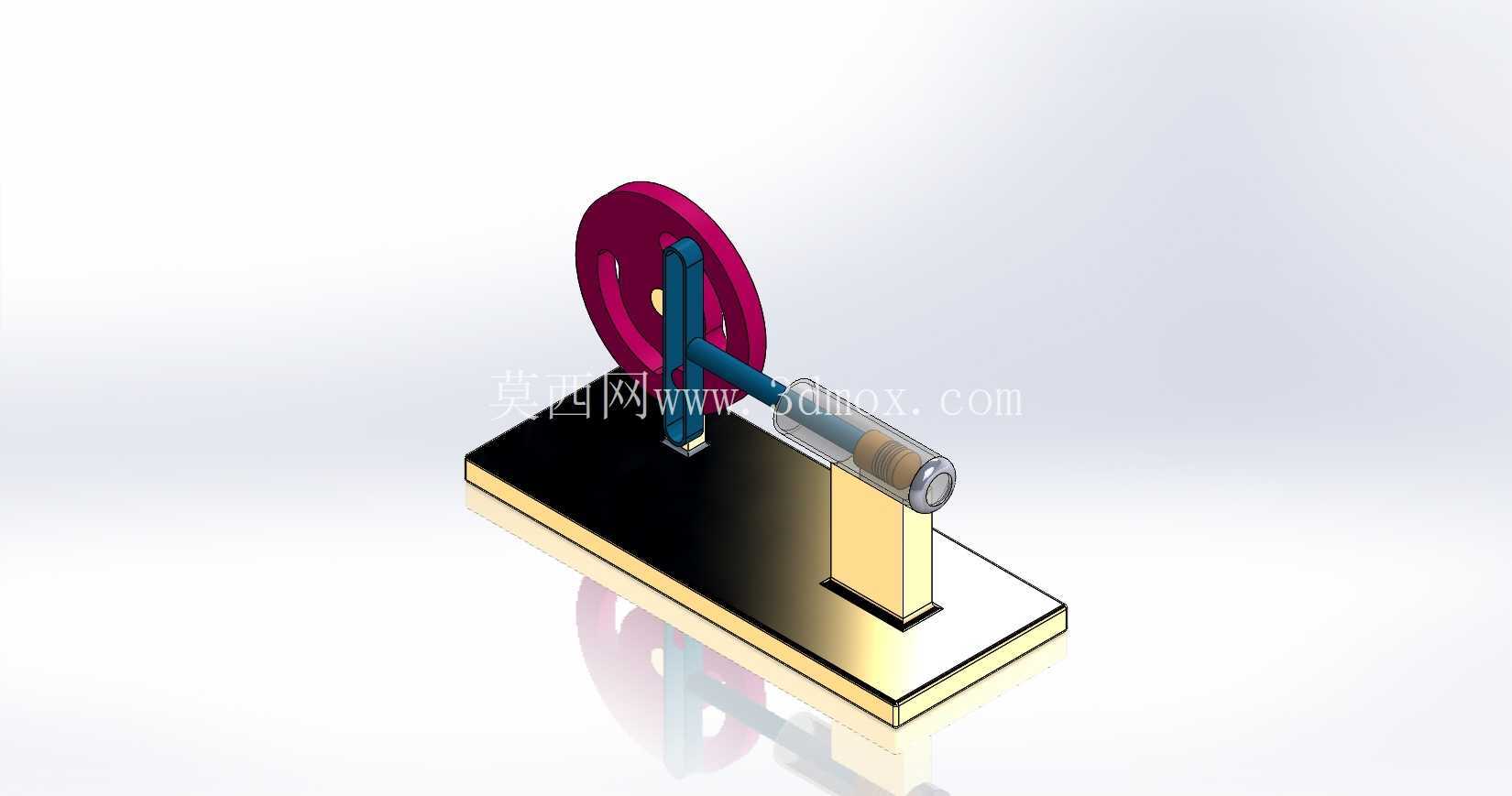

这套苏格兰轭机构的设计从实际安装的边界条件出发,首先确定往复行程参数,根据驱动端曲柄的回转直径直接对应轭架的直线运动行程,设计时将曲柄销的偏心距设置为行程的二分之一,避免出现运动死点。整体结构分为四个核心组成部分:带安装底座的支撑立柱、带偏心销的旋转曲柄轮、开有垂直导向直槽的轭架滑块、以及与轭架固连的直线输出导杆。支撑底座采用带沉头孔的平板结构,沉头孔位置按照通用型材安装孔距设计,可直接固定在铝型材机架或钢制安装平台上,不需要额外加工转接板,安装时只需保证曲柄轮回转中心与输出导杆的轴线处于同一垂直平面,即可避免运行卡滞。

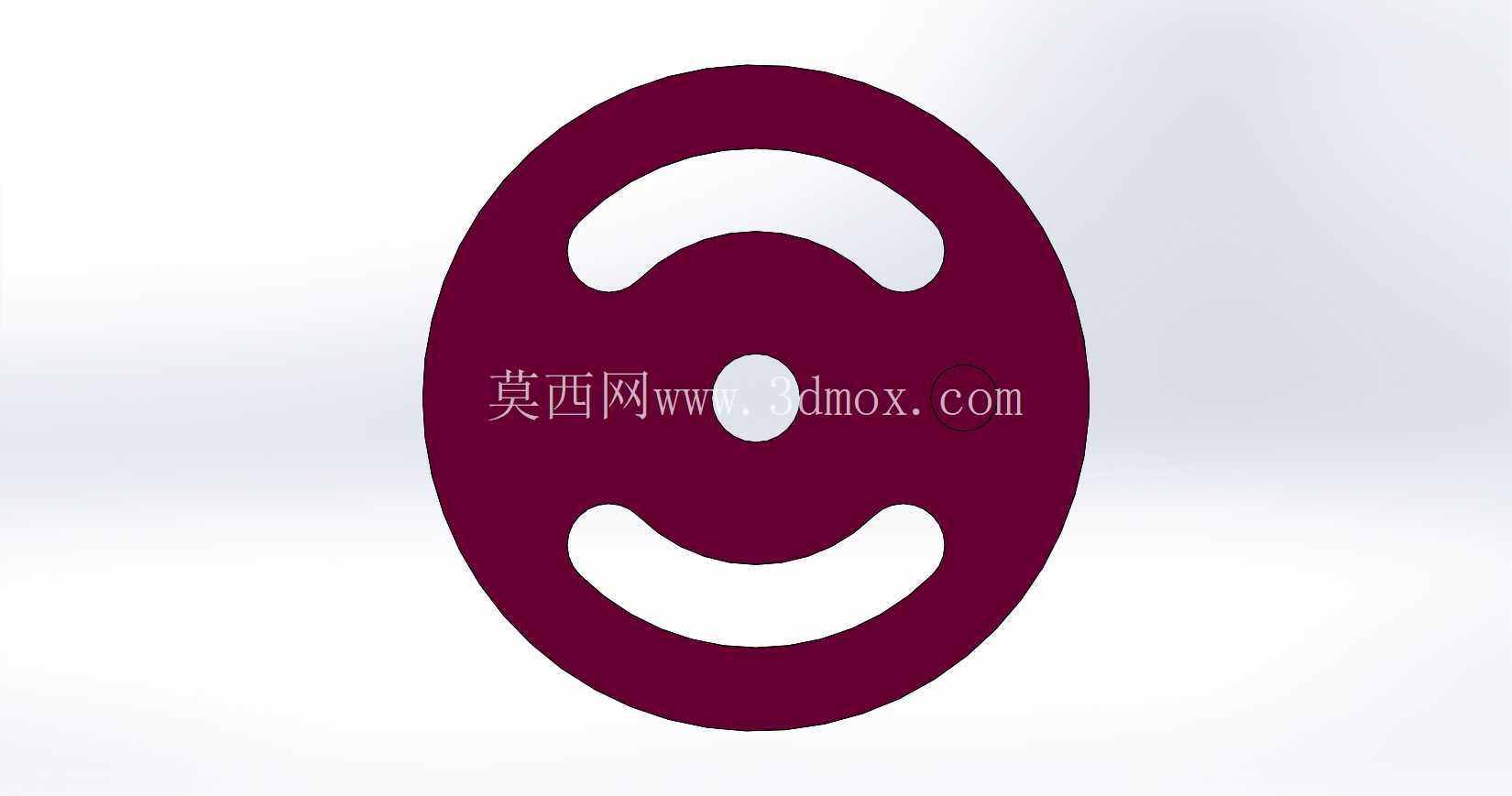

设计过程中首先对曲柄销与轭架直槽的配合间隙做了公差匹配,曲柄销外圆与直槽侧壁采用小间隙滑动配合,间隙控制在0.02-0.05mm之间,既保证运动过程中无卡滞,也不会因为间隙过大导致往复行程末端出现冲击。轭架直槽的长度比曲柄偏心距的两倍多出3mm的余量,避免曲柄销运行到直槽端部时出现硬接触。旋转曲柄轮采用辐板式结构,在保证回转刚度的前提下减少转动惯量,降低驱动电机的启动负载,曲柄轮中心的轴孔与支撑立柱上的转轴采用过渡配合,轴端加装轴用挡圈限制轴向窜动。

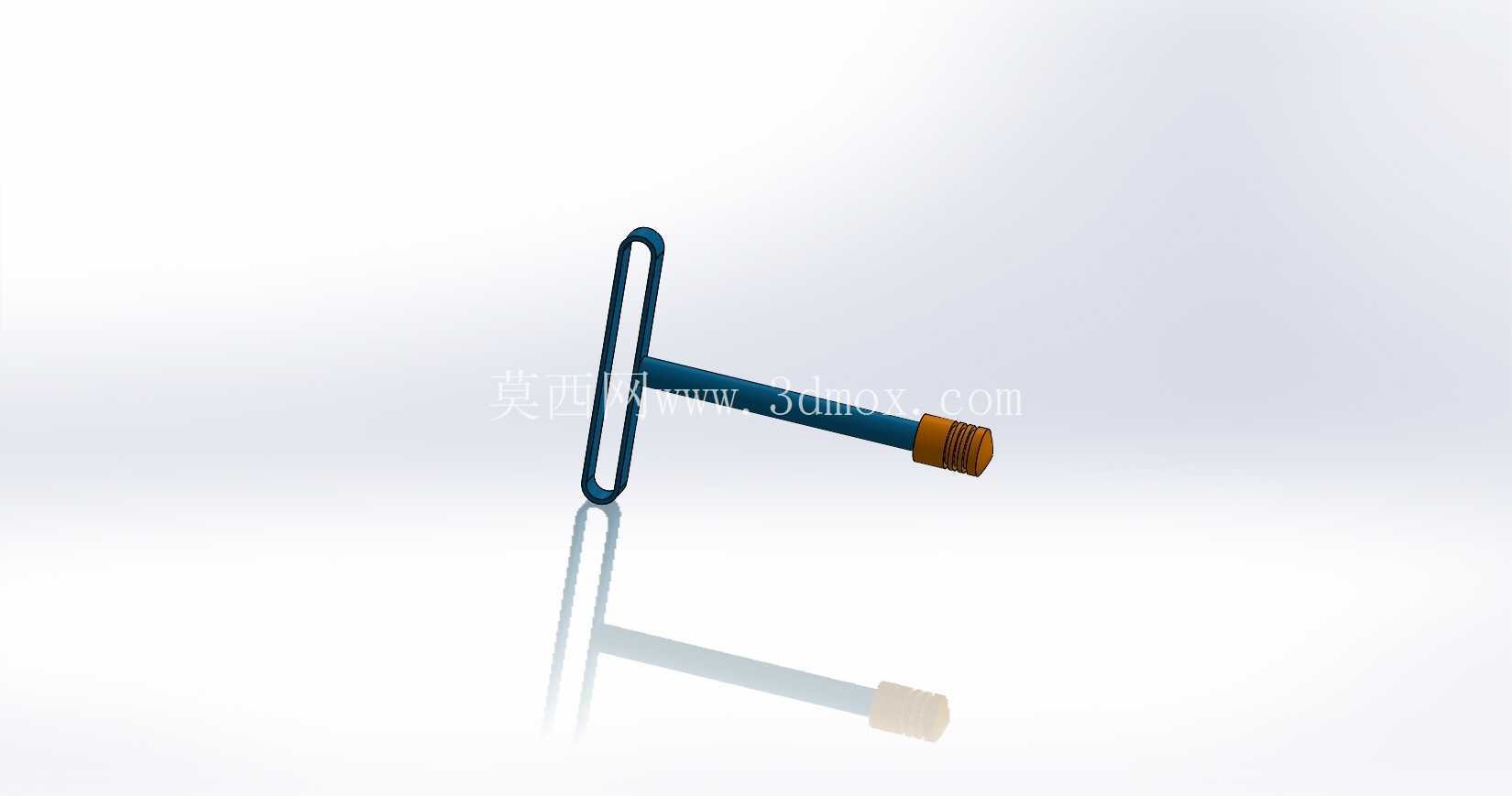

输出导杆与轭架采用一体式加工结构,导杆穿过支撑立柱顶端的导向铜套,铜套内嵌在立柱的安装孔中,采用过盈配合固定,导杆与铜套的配合面做表面硬化处理,硬度达到HRC45以上,减少长时间往复运动的磨损。导向铜套的长度设置为导杆直径的1.5倍,保证导杆伸出最长位置时仍有足够的支撑长度,避免导杆出现下垂挠曲。整套机构的安装边界在设计时做了充分考量,底座的整体长宽尺寸适配小型桌面设备的安装空间,曲柄轮的最大回转半径小于底座到输出端的总高度,运行过程中所有运动部件都不会超出底座的投影范围,不会与周边安装的其他零部件产生运动干涉。

从运动学特性来看,这套苏格兰轭机构的输出端运动规律为简谐运动,加速度曲线平滑无突变,相比带连杆的曲柄滑块结构,在高速往复运行时的振动和噪声更小,适合对运行平稳性有要求的工位。设计时还在曲柄轮的侧面预留了动平衡调整的工艺孔,可根据实际运行转速做动平衡校正,进一步降低高速运行时的振动。轭架直槽的侧壁设计了润滑油槽,可定期加注润滑脂减少摩擦磨损,延长部件的维护周期。在实际选型应用时,可根据所需的往复行程更换不同偏心距的曲柄销,不需要更换整套轭架和底座,适配不同的工位行程需求,整体结构的零件通用化率较高,加工成本低,装配难度小,不需要复杂的调试即可投入使用。
