SKF深沟球滚珠轴承三维结构设计

在各类旋转传动机构的设计选型中，滚珠轴承是应用覆盖范围极广的支撑类零件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力设备的旋转轴系，都能见到这类零件的身影。它的核心作用是为旋转轴提供径向支撑，同时可承受一定数值的轴向载荷，将轴运转过程中的摩擦系数控制在较低水平，减少动力传输过程中的损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等零件始终处于设计要求的运转位置，避免因轴系偏移引发的传动异响、零件磨损加剧、设备精度下降等问题。

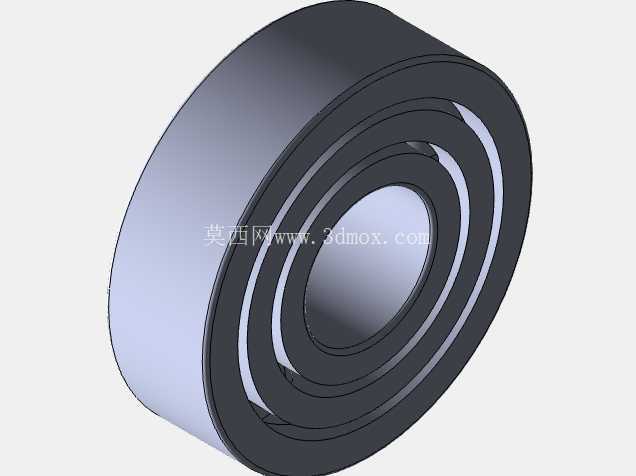

这款SKF规格的滚珠轴承，在结构设计上遵循成熟的深沟球轴承构型逻辑，整体由内圈、外圈、滚动体、保持架四个核心部分组成。建模过程中首先确定内圈的内孔直径，这一尺寸是与旋转轴配合的核心安装边界，设计时需根据配合公差要求，结合轴的加工精度选取合适的配合制度，通常旋转载荷下的内圈与轴采用过渡配合或小过盈配合，避免内圈与轴之间出现相对滑动导致的配合面磨损。外圈的外圆柱面是与轴承座、设备壳体安装孔配合的基准面，通常固定载荷下的外圈与安装孔采用间隙配合或过渡配合，方便装配过程中的压装操作，同时补偿壳体加工带来的少量形位误差。

内外圈滚道的弧形槽设计是建模时的重点，滚道的曲率半径略大于滚动体的半径，这一设计既可以保证滚动体在滚道内顺畅滚动，又能让接触应力均匀分布在滚道接触面上，避免应力集中导致的滚道点蚀、剥落等早期失效问题。滚动体采用标准规格的钢球，沿滚道圆周方向均匀排布，钢球的数量根据轴承的额定载荷要求确定，数量越多单颗钢球承受的载荷越小，轴承的整体承载能力越强，但钢球数量过多会增加保持架的设计难度，同时提升滚动体之间的摩擦阻力。保持架的作用是将相邻的滚动体均匀分隔开，避免滚动体在运转过程中直接接触产生额外摩擦与磨损，建模时保持架的兜孔间隙需要控制在合理范围，既要给滚动体留出足够的运转空间，避免卡滞，又不能间隙过大导致滚动体在兜孔内出现过大窜动，引发运转噪音。

从安装边界来看，这款轴承的轴向宽度尺寸需要匹配轴承座的安装孔深度，装配时通常会在轴承的一侧或两侧设计定位挡圈、端盖等结构，对轴承进行轴向固定，避免轴系在受到轴向载荷时轴承出现轴向窜动。在进行配套结构设计时，还需要考虑轴承的润滑空间，通常在轴承座内预留适量的润滑脂或润滑油存储腔，保证滚动体与滚道接触面之间始终有润滑油膜存在，降低摩擦磨损的速率，延长轴承的使用寿命。同时要考虑密封结构的设计，针对粉尘、水汽较多的应用场景，需要在轴承两侧加装密封盖，避免外界杂质进入滚道内部，破坏滚道与滚动体的表面光洁度，同时防止内部的润滑脂泄漏。

在三维建模过程中，需要严格控制各零件的同轴度公差，内圈滚道、外圈滚道、内圈内孔、外圈外圆柱面的同轴度必须控制在微米级范围内，否则会导致轴承装配后出现旋转卡滞、跳动量超标的问题，直接影响配套设备的运转精度。各零件的倒角与圆角设计也需要符合工程规范，所有安装引导位置都需要设计小角度倒角，方便装配时的导向，避免压装过程中出现零件边缘崩裂、配合面刮伤的问题；滚道与端面的衔接位置需要设计过渡圆角，减少应力集中，提升零件的抗疲劳强度。

这类轴承在实际应用中，选型时需要根据轴系的载荷大小、转速高低、工作温度范围等参数确定具体的规格型号，径向载荷较大的工况可以选取直径更大的滚动体，转速较高的工况则需要选取精度等级更高的轴承，同时配套设计合适的润滑与冷却结构，保证轴承在额定工况下长期稳定运转。建模完成的三维模型可以直接用于设备的虚拟装配，验证轴承与周边轴、壳体、端盖、密封件等零件的装配干涉情况，提前发现设计中存在的尺寸匹配问题，减少后续物理样机试制过程中的修改成本，同时也可以用于后续的工程图导出，指导零件的加工与装配工艺编制。
