精密十字万向节球头传动连接结构

在各类需要变角度传递扭矩的机械传动场景中，这类十字球头结构的万向连接部件是解决轴系偏角传动的核心零件，常见于小型精密设备的动力传输链路、操纵机构的力传递路径，以及需要补偿轴系安装误差、工作中存在相对角位移的连接部位。不同于刚性联轴器只能传递同轴扭矩的特性，该结构依靠十字铰接的核心设计，能够在两连接轴存在一定角度偏差的状态下稳定传递旋转扭矩，同时抵消安装过程中产生的同轴度误差，避免轴系因强行对中产生额外的弯曲应力，延长配套轴承、轴件的使用寿命。

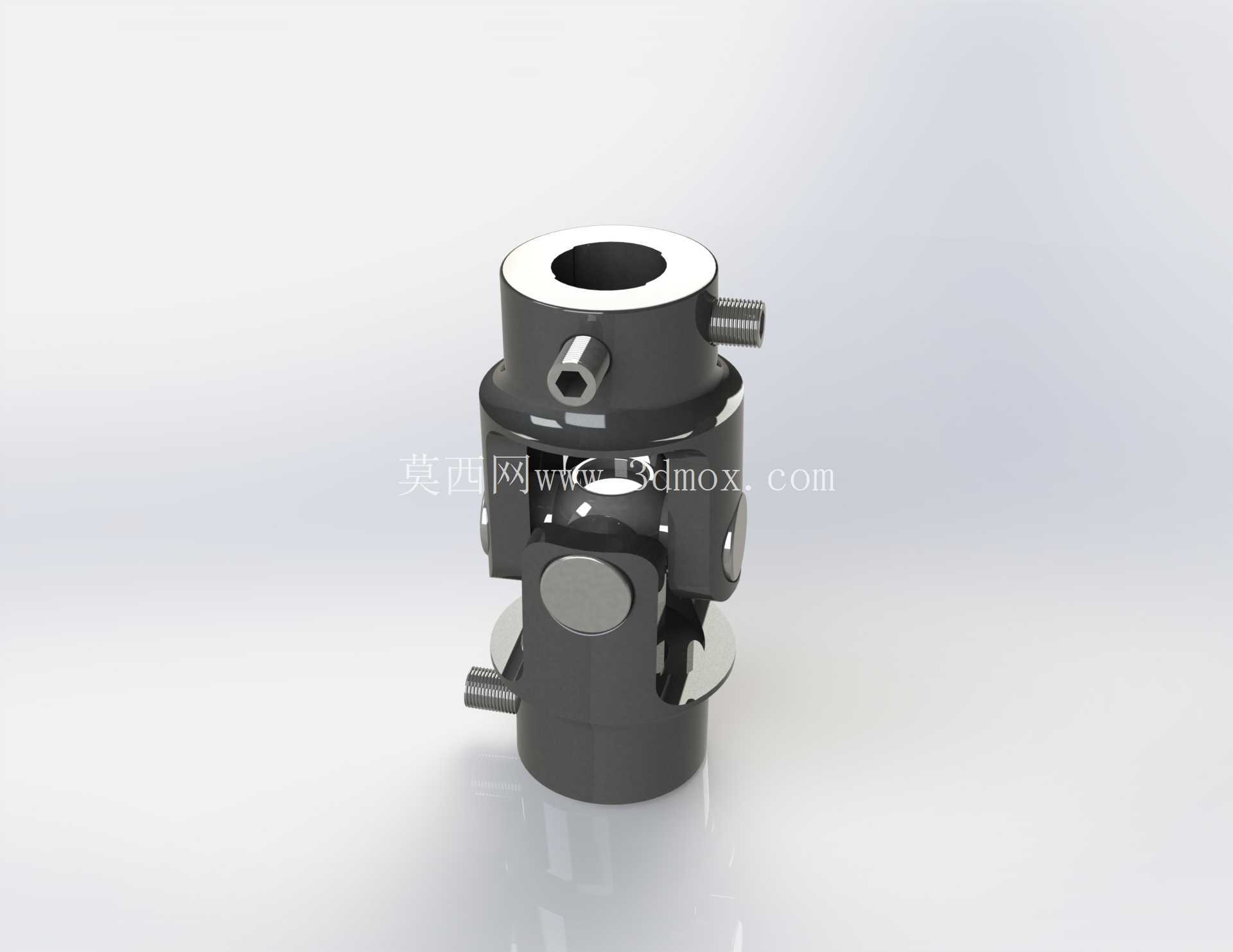

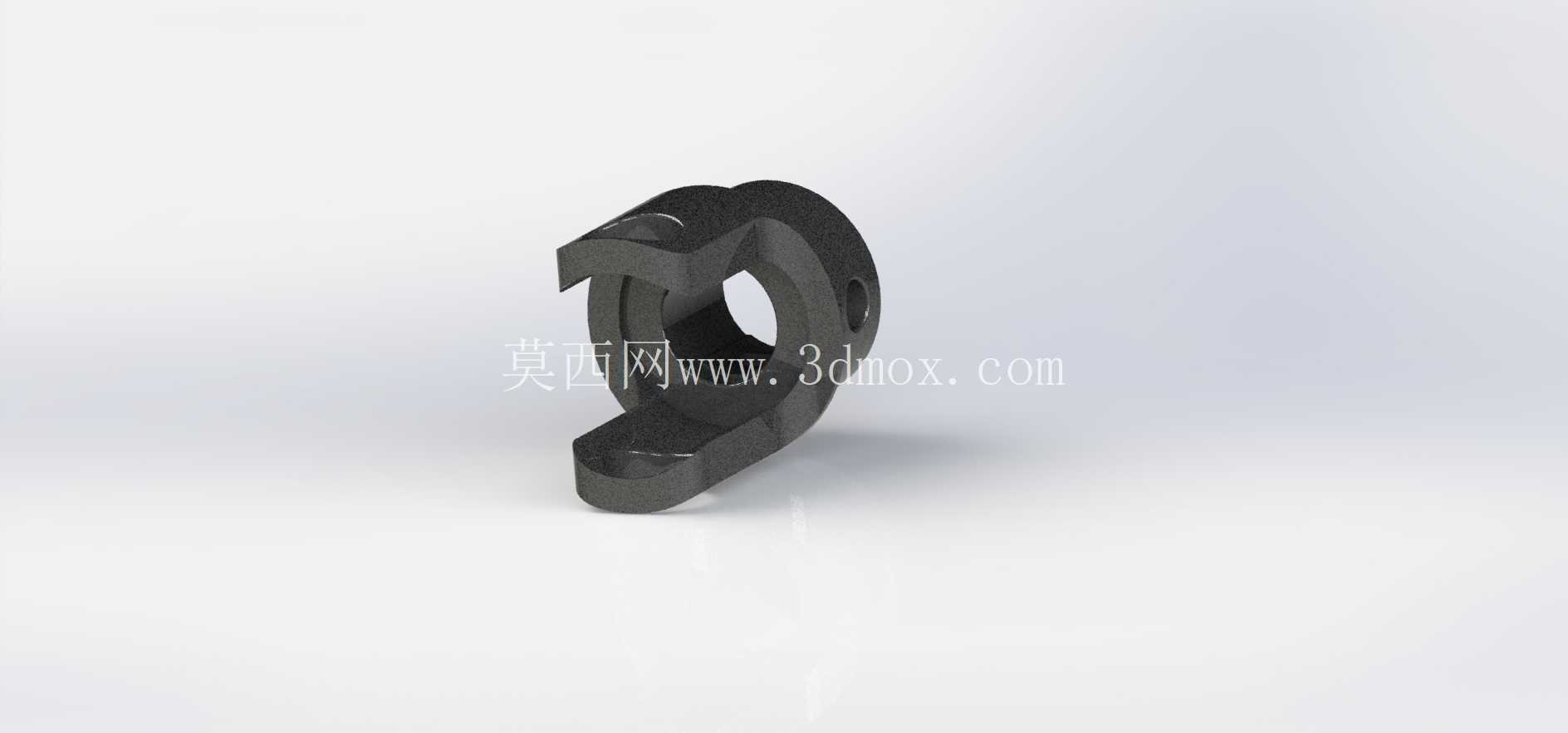

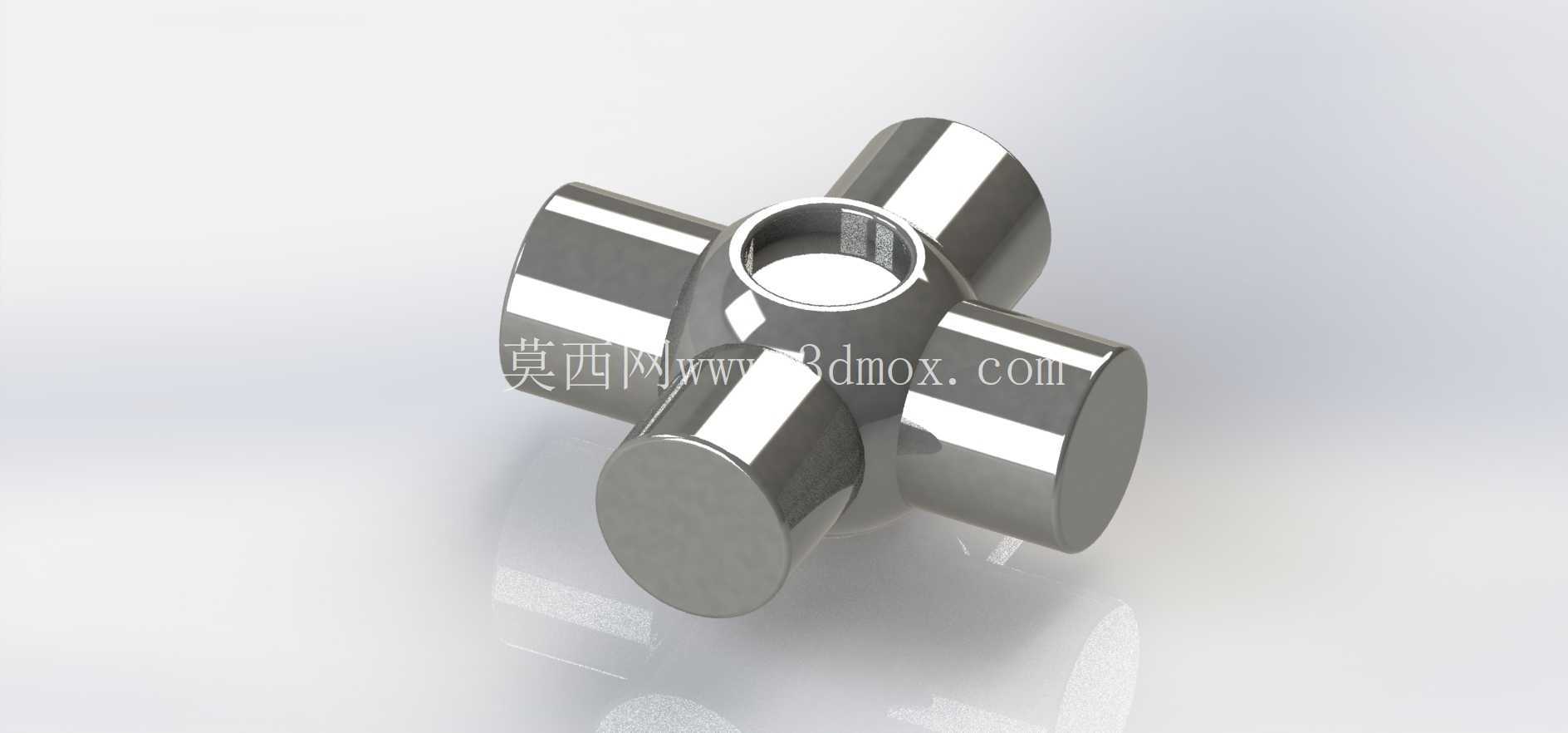

从结构设计逻辑来看，该部件采用分体式叉架配合十字铰接体的组合形式，两端的轴套部分分别对应主动轴与从动轴的安装，轴套侧壁设置紧定螺钉安装位，安装时通过内六角扳手拧紧紧定螺钉即可实现与轴的周向固定，无需额外加工键槽，适配光轴的快速装配需求，在小扭矩传动场景下能够大幅降低轴件的加工成本与装配难度。中间的十字铰接核心采用球面配合结构，相比传统十字轴万向节，球头结构的铰接接触面更大，单位面积承受的接触应力更小，在频繁换向、小角度摆动的工况下磨损速率更低，传动间隙更容易控制，能够长期保持传动精度，避免反向传动时的空程误差。

尺寸设计上，该部件整体高度为82.27毫米，最大径向宽度为40毫米，两端轴套的适配轴输入直径为17毫米，紧定螺钉适配4毫米规格的内六角扳手，整体安装边界紧凑，能够适配安装空间受限的小型设备内部。设计过程中需要重点关注铰接部位的配合公差，十字球头与叉架铰接孔的配合间隙需要控制在合理范围，间隙过大会导致传动回程误差增大，影响传动精度；间隙过小则会导致铰接部位转动卡滞，在轴系存在偏角时转动阻力陡增，额外消耗传动功率，甚至出现卡死故障。同时两端轴套的内孔与紧定螺钉孔的位置度需要严格控制，保证紧定螺钉拧紧后能够垂直顶在轴的表面，避免固定失效导致的传动打滑。

在实际应用场景中，这类小型十字球头万向节常被用于遥控模型的动力传动系统、小型自动化设备的操纵连杆机构、精密检测设备的角度调节传动链路，以及部分轻工机械的进给传动部位。相比大规格的工业万向联轴器，该结构体积小巧，传动扭矩适配小功率动力传输场景，安装维护便捷，不需要复杂的润滑维护结构，依靠铰接面的精加工精度即可保证长期顺畅运转。设计建模时需要重点还原铰接部位的运动干涉检查，验证在最大允许偏角下各部件之间不存在运动碰撞，同时保证两端轴套的壁厚满足强度要求，在额定扭矩传递下不会出现轴套开裂、紧定螺钉滑牙的问题。另外，部件的外露金属表面做了发黑防锈处理，能够适应常规车间环境下的使用需求，避免长期暴露在空气中出现锈蚀影响转动灵活性。

从选型适配角度来看，选用该类部件时需要首先确认两端连接轴的直径是否与轴套内孔匹配，其次核算传动链路的最大扭矩是否在部件的额定承载范围内，同时需要确认工作过程中两轴的最大偏角是否在部件允许的偏转角度范围内，避免超角度使用导致铰接部位受力异常，加速部件磨损甚至出现结构断裂。安装时需要保证紧定螺钉的拧紧力矩符合要求，必要时可在轴表面对应紧定螺钉的位置加工小凹坑，进一步提升固定可靠性，避免大扭矩传动下轴与轴套之间出现相对转动，磨损轴孔配合面。
