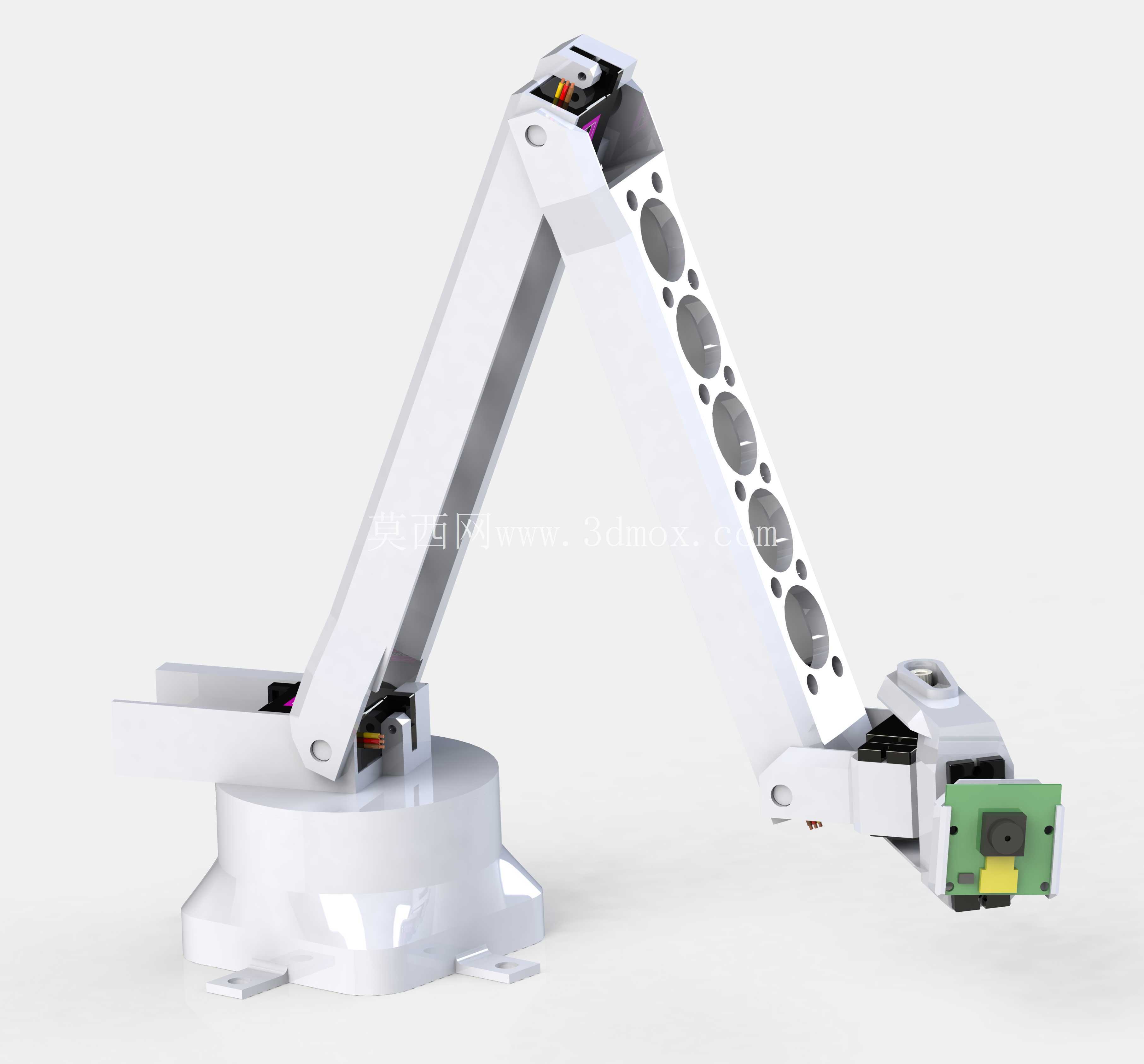

六自由度教学实训用关节机械臂结构

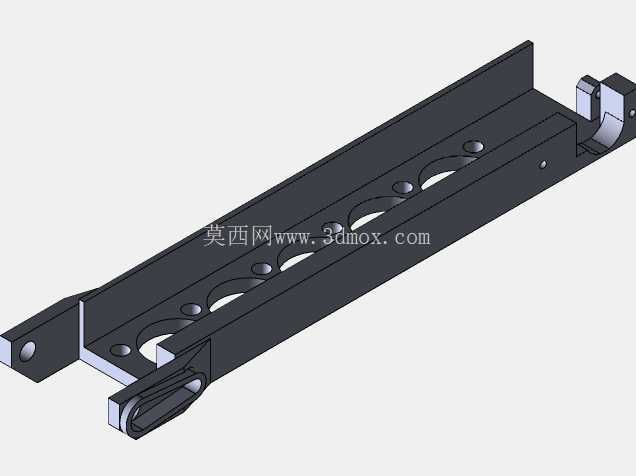

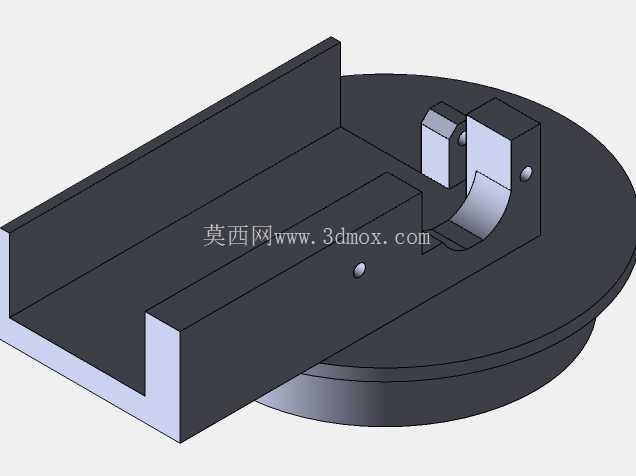

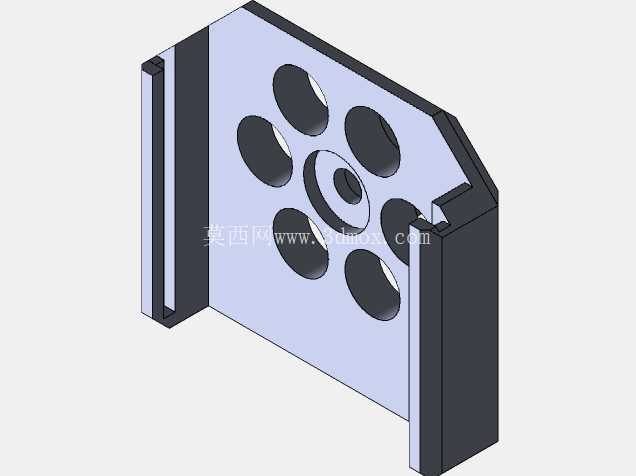

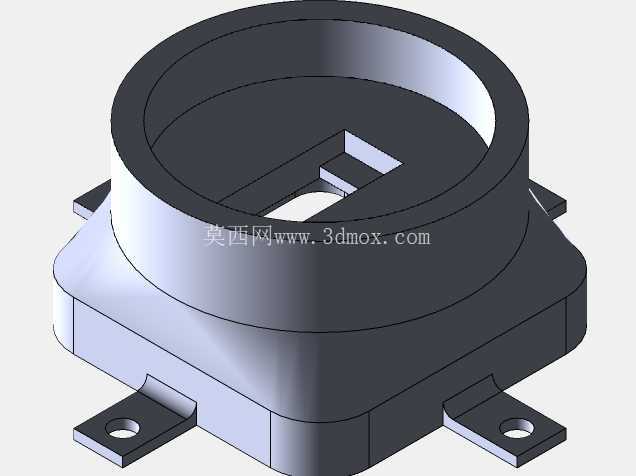

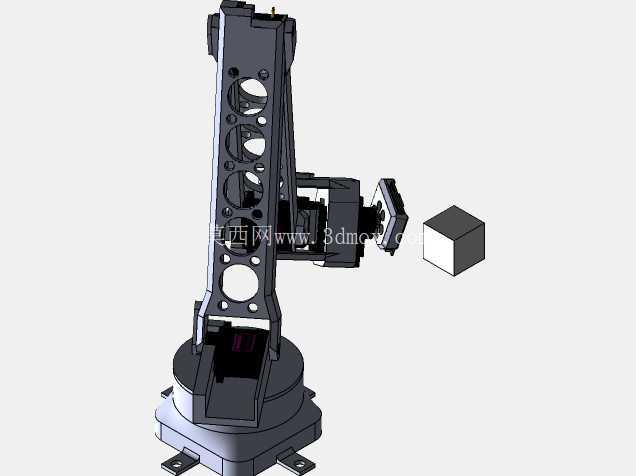

这款多关节机械臂采用六自由度串联构型，从结构布局来看，底座采用圆盘式安装基座，底部预留四个对称分布的安装固定孔位，可直接通过螺栓锁紧在实训台架或者水平工作台面上，安装基准面平面度公差控制在0.1mm以内，保证整机运行时的基座稳定性，避免关节高速运动时产生共振偏移。大臂与小臂段采用镂空式轻量化结构设计，臂身侧面均匀排布圆形减重孔，在保证结构刚性的前提下尽可能降低运动部件自重，减少关节处伺服驱动的负载冗余，提升末端运动响应速度。末端执行器采用快换式接口设计，当前搭载的夹爪模块可适配小型零件的抓取、搬运作业，也可根据实训需求更换吸盘、画笔、探针等不同功能末端，拓展不同的作业场景。

从实际应用场景出发，这类构型的机械臂首先面向高校工程实训、机器人原理教学场景，可用于演示正逆运动学解算、关节轨迹规划、点位运动控制等核心知识点，学生可通过调整各关节转角参数，直观观察末端位姿的变化规律，理解DH参数建模的实际逻辑。其次也可用于轻工业场景的轻载作业，比如电子元器件分拣、小型零部件装配、实验室样本转运等工况，其末端额定负载控制在500g以内，重复定位精度可达±0.2mm，完全满足轻载精密作业的精度要求。

设计思路上，整机采用关节模块化设计，每个旋转关节都预留了走线槽位，动力线与信号线可通过臂身内部空腔排布，避免外部走线在关节往复转动时出现线缆缠绕、磨损断裂的问题。关节处的转轴采用深沟球轴承支撑，径向跳动量控制在极小范围内，保证关节转动的平顺性，减少长期运行后的磨损间隙。大臂与基座连接的腰关节可实现360度连续旋转，肩关节可实现-90度到+90度的俯仰摆动，肘关节可实现0到180度的弯折，腕部三个关节分别实现俯仰、偏转、回转动作，六个关节的运动范围组合起来，可覆盖底座上方半径500mm的半球形工作空间，无运动死区，可完成复杂轨迹的连续运动。

安装边界方面，整机固定后总高度约450mm，臂身完全展开时最大水平伸出距离为480mm，安装时需要在基座周围预留至少150mm的安全间隙，避免臂身运动时与周边设备、防护栏发生干涉。底座下方预留了走线开孔，电源线与通讯线可从工作台下方穿入连接，保持台面整洁。各关节的限位块采用可拆卸设计，可根据实际使用场景调整关节的极限运动角度，防止超程运行造成关节结构损坏。

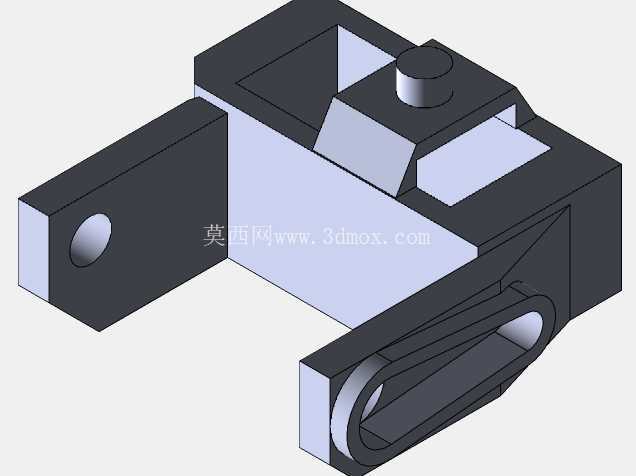

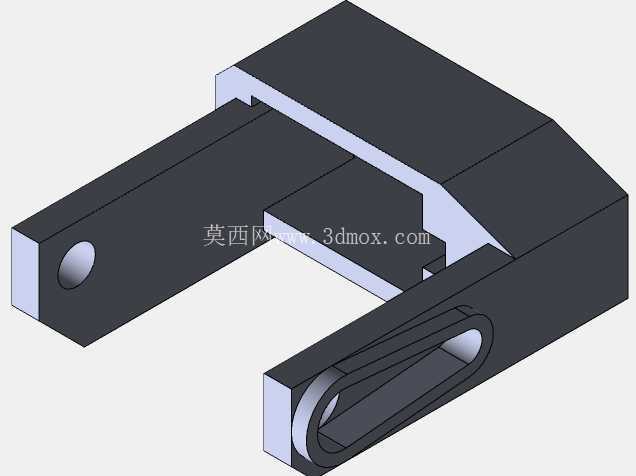

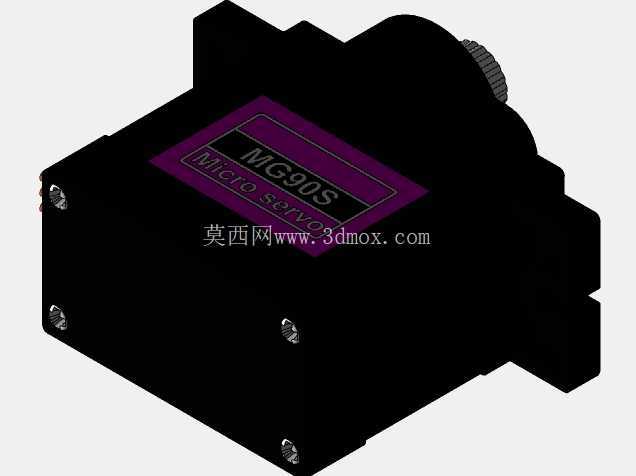

从结构细节来看，臂身采用硬质工程塑料与铝合金件组合的材质方案，既保证了结构强度，又控制了整机自重，整机总重量不到3kg，便于实训场景下的搬运、拆装与结构观察。关节处的驱动模块采用一体化集成设计，将减速箱、驱动电机、位置编码器整合在关节壳体内部，减少了外部连接件数量，降低了装配复杂度，也便于后期的维护更换。末端夹爪采用平行指式结构，夹指开合行程为20mm，可夹持尺寸在5mm到20mm之间的方形、圆形工件，夹指表面贴有防滑橡胶垫，增加夹持摩擦力，避免工件转运过程中出现滑落。

在实际调试过程中，这类机械臂的运动控制可通过示教或者离线编程两种方式实现，六自由度的构型让其具备极高的运动灵活性，可绕过障碍物到达指定作业位置，相比少自由度机械臂，能够完成更复杂的装配、搬运动作。在教学场景中，学生可对该结构进行拆解测绘，理解串联机器人的结构组成、关节传动原理、误差来源分析等工程知识，也可基于该模型进行二次开发，添加视觉模块、力觉传感器，拓展更复杂的智能作业功能。在轻工业产线中，这类小型机械臂可安装在流水线旁，完成小零件的上下料、分拣、排列等重复性作业，相比大型工业机器人，其占地面积更小，部署成本更低，调试难度也更适合小型产线的快速迭代需求。
