桌面级简易六轴协作机械臂结构设计

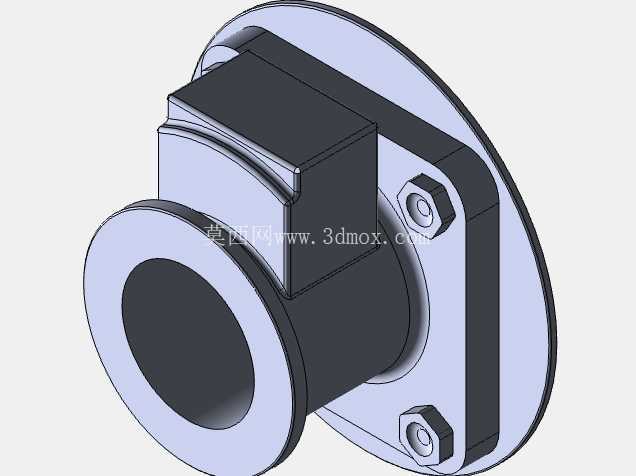

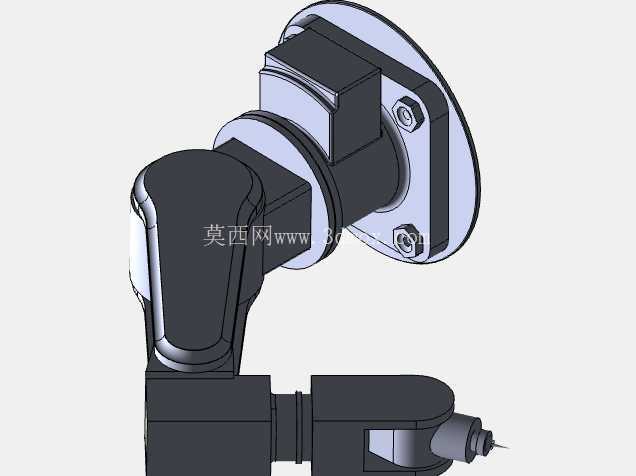

这款小型机械臂的结构设计，最初是面向教学实训场景与轻载自动化工位开发的，整体采用六自由度串联构型，从基座法兰到末端执行器的关节排布完全遵循工业级机械臂的运动逻辑，只是在尺寸与负载能力上做了轻量化适配，适合在桌面空间内完成小范围的拾取、搬运、定位类作业。基座部分采用圆形法兰安装结构，法兰盘上预留了四个均布的安装沉孔，安装时可以直接通过螺栓固定在工作台面或者专用支架上，不需要额外设计转接板，基座内部预留了走线空腔，所有关节的动力线与信号线都可以从臂体内部穿过，避免外部走线在运动过程中出现剐蹭、缠绕的问题，这一点在多关节连续运动的设备上尤为重要，很多早期的小型机械臂采用外部走线方案，在大角度回转时经常出现线缆拉扯导致的信号中断甚至线缆破损。

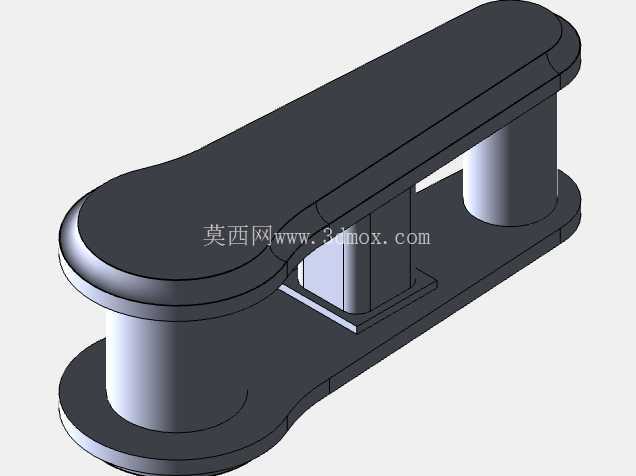

从关节配置来看，最下方的腰关节可以实现360度连续回转，承担整个臂体的水平方向旋转定位，关节处采用了交叉滚子轴承的支撑结构设计，相比普通深沟球轴承，交叉滚子轴承可以同时承受径向、轴向与倾覆力矩，在臂体完全伸展的状态下也不会出现关节晃动的问题，保证末端定位的重复精度。大臂与小臂部分都采用了一体化的折弯式壳体结构，没有采用多件拼接的设计，一方面可以减少装配环节的累积误差，另一方面壳体本身就可以作为结构受力件，不需要额外增加内部支撑骨架，在保证结构强度的前提下尽可能降低了臂体自身重量，这样关节驱动部件不需要承担过多的自重负载，可以把更多的驱动力矩留给末端负载。

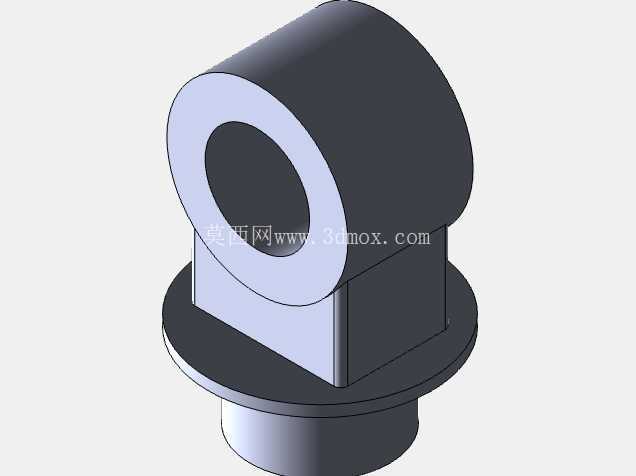

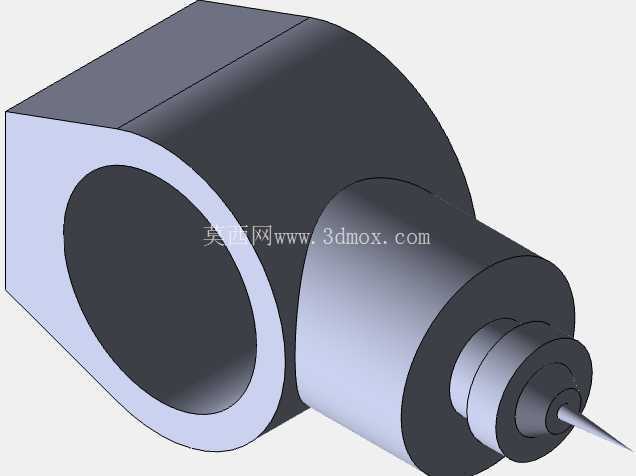

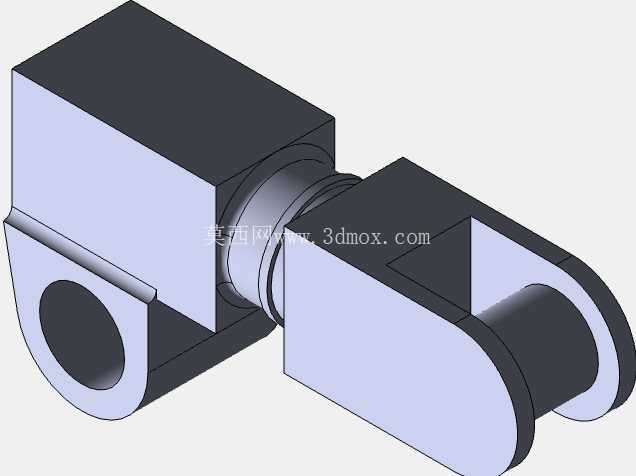

肘关节与腕关节的设计同样采用了回转支撑结构，其中腕部设置了三个相互垂直的旋转关节，可以实现末端执行器的任意姿态调整，不管是垂直向下拾取工件，还是倾斜角度完成涂胶、点胶类作业，都可以通过腕部关节的组合运动调整到合适的作业角度。末端执行器的安装接口采用了标准的快换法兰设计，用户可以根据实际作业需求更换夹爪、吸盘、焊枪或者画笔等不同的末端工具，不需要重新设计连接结构，适配性更强。

在实际应用场景中，这类小型机械臂可以用于电子生产线上的微小元器件拾取搬运，相比人工操作，它可以长时间保持稳定的定位精度，不会出现疲劳导致的作业误差；在教学场景中，它可以作为机械原理、自动化控制课程的实训载体，学生可以通过调整关节参数、编写运动路径来直观理解串联机器人的运动学原理；在一些文创类场景中，还可以搭配画笔或者激光头完成桌面级的绘画、雕刻作业。

设计过程中特意对臂体的运动包络做了校核，当所有关节完全伸展时，臂体的最大作业半径控制在400毫米以内，安装时只需要在工作台面上预留直径500毫米的无遮挡空间，就可以满足全范围运动的需求，不会和周边的设备、工装发生干涉。关节处的限位结构采用了软限位与硬限位结合的设计，软限位通过控制系统的参数设置限制关节的运动角度范围，硬限位则是在关节壳体上设置了机械挡块，即使控制系统出现故障，关节也不会超出设计的运动角度，避免臂体撞击周边设备或者造成自身结构损坏。

臂体的所有转动关节处都设计了密封槽，可以安装密封圈阻挡粉尘、切削液进入关节内部，即使在有少量粉尘的普通生产车间环境下使用，也不会因为异物进入导致关节磨损加快，延长设备的维护周期。整体结构没有采用复杂的异形曲面设计，所有的壳体零件都可以通过常规的铣削加工完成，不需要开模或者特殊加工工艺，不管是小批量试制还是个人DIY制作，都可以较低的成本加工出所有结构件，装配时只需要按照关节顺序依次连接，配合标准紧固件就可以完成整体组装，不需要专用的装配工装。
