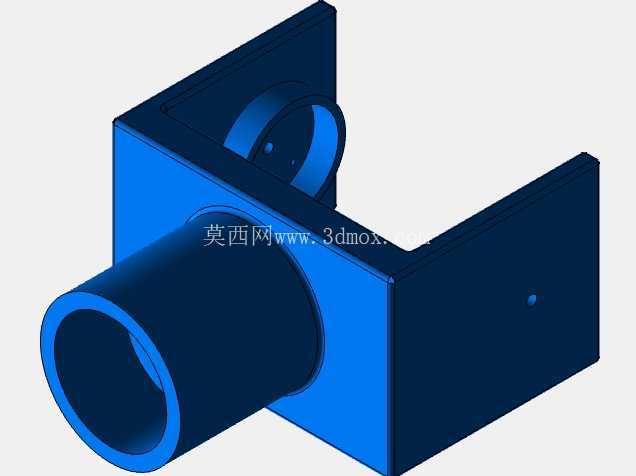

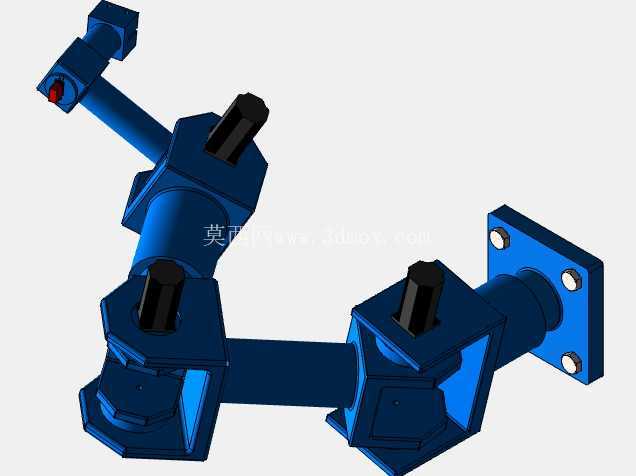

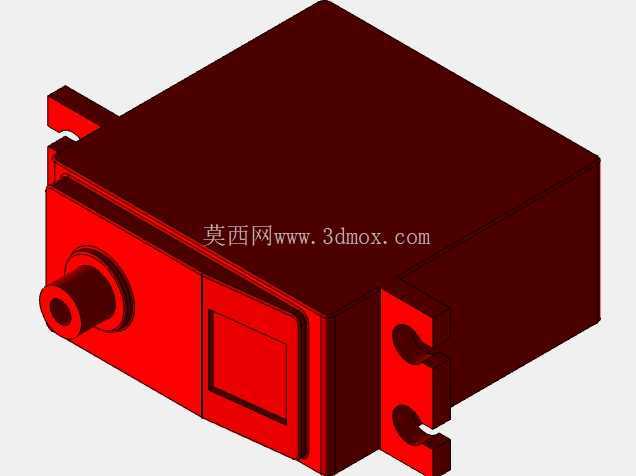

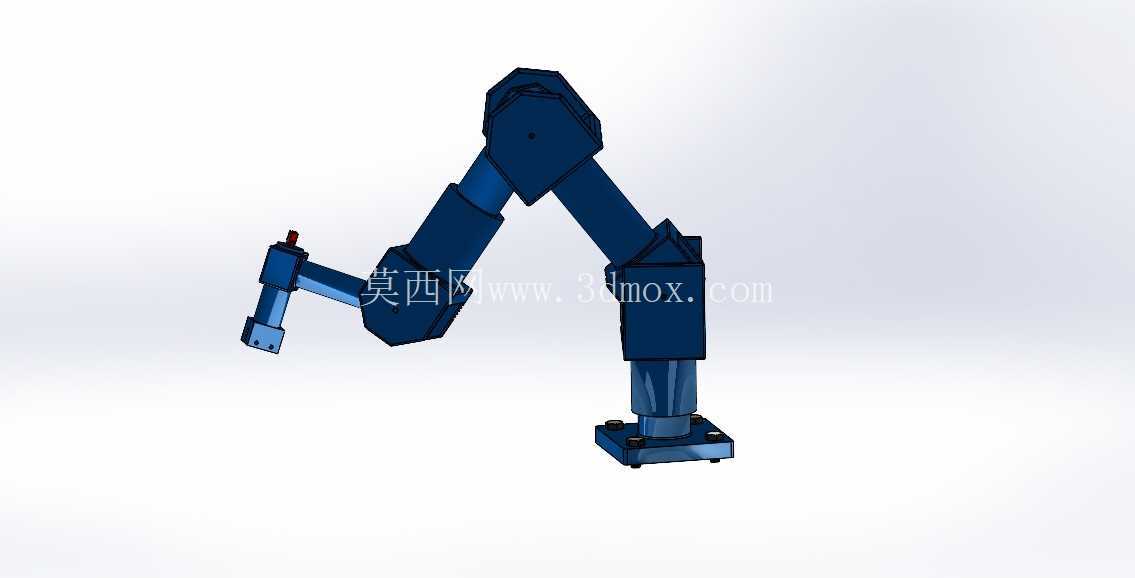

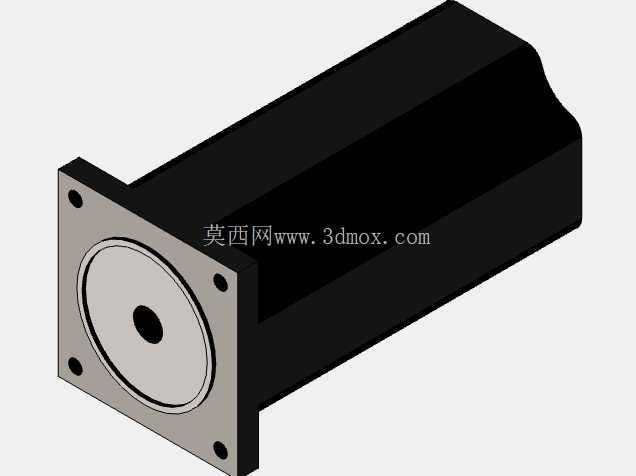

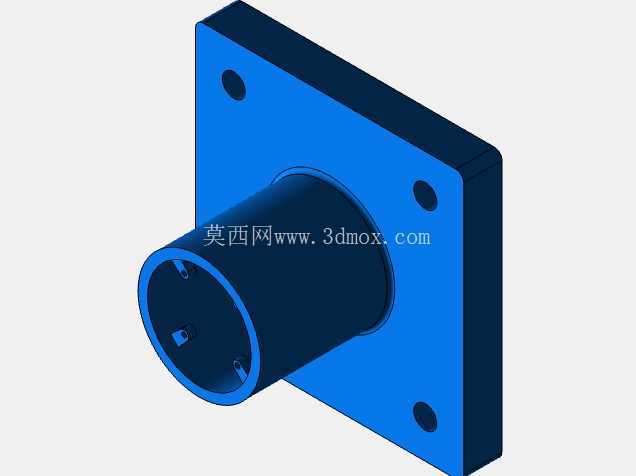

这款多关节机械臂的结构设计,首先要考虑的是生产线实际部署的安装边界,底座采用方形法兰安装结构,四个安装孔位对称分布,适配常见的设备机台、工装平台安装孔距,安装时不需要额外做复杂的转接板加工,直接通过螺栓就能完成固定,底座的整体高度控制在较低区间,避免在低矮的流水线工位部署时出现顶部干涉的问题。从关节配置来看,这款机械臂采用六关节串联结构,从底座回转关节开始,依次配置大臂摆动关节、小臂摆动关节、腕部回转、腕部摆动、末端法兰回转关节,每个关节的转动范围都做了机械硬限位设计,避免软件限位失效时出现关节过转拉扯管线的问题,大臂和小臂的臂长比例经过反复校核,在常规的0.8米工作半径范围内,末端重复定位精度可以满足大部分上下料、搬运工位的需求,不会出现臂长过长导致末端负载能力骤降的问题。在实际应用场景里,这类机械臂可以覆盖机械加工工位的工件上下料,比如数控车床、加工中心的工件取放,不需要人工反复开关机床门装卸工件,能适配圆盘类、轴类、小型异形件的抓取作业;也可以部署在装配生产线上完成螺丝锁付、零件插接、涂胶等重复度高的作业,末端法兰的安装接口采用标准的ISO接口尺寸,可以直接适配市面上常见的气动夹爪、电动夹爪、吸盘模组、涂胶枪头等末端执行器,不需要单独做转接法兰的二次设计。

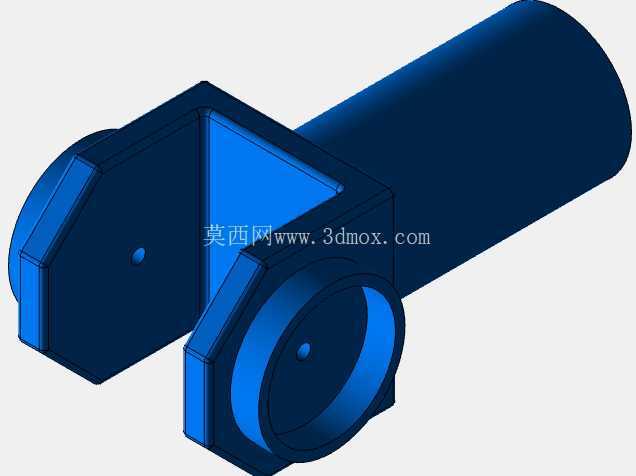

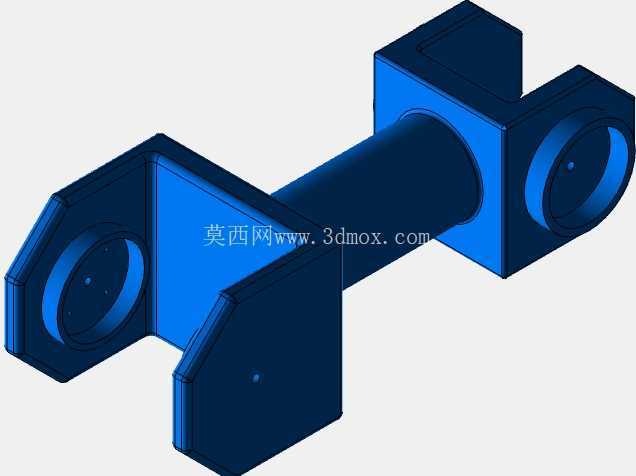

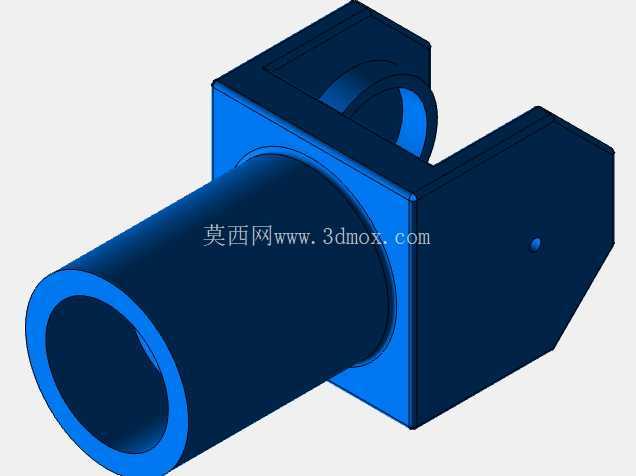

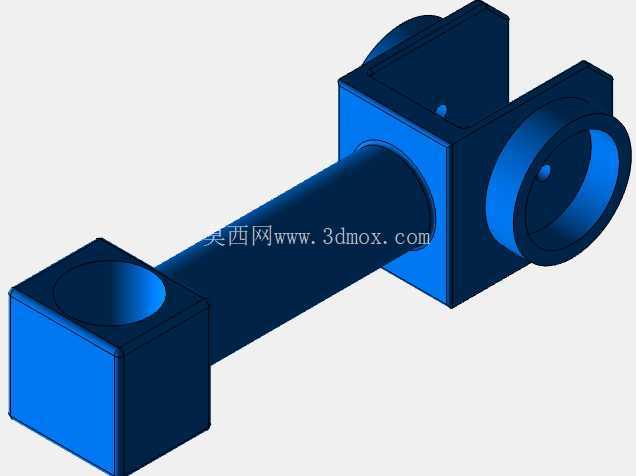

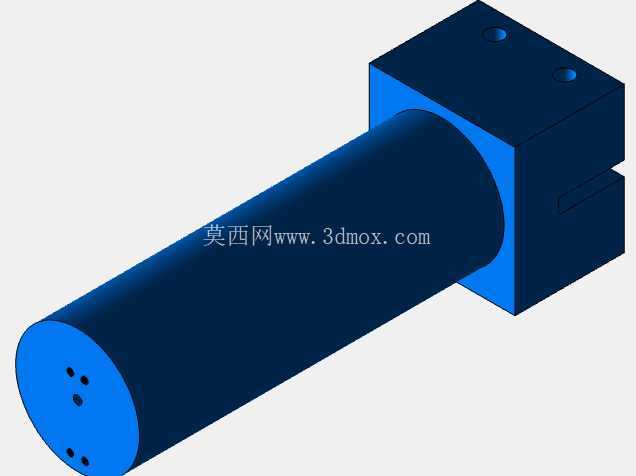

设计过程中,臂体的结构采用了内走线的布局方式,所有的伺服电机动力线、编码器线、末端执行器的气管和信号线都从臂体内部的空腔穿过,外部没有裸露的管线,一方面避免设备运行过程中管线和周边的工装、工件发生剐蹭磨损,另一方面也能减少车间内的切削液、粉尘对管线的侵蚀,延长管线的使用寿命。臂体的外壳结构做了加强筋设计,在保证整体结构刚性的前提下,尽可能降低臂体本身的自重,减少关节电机的负载余量消耗,让电机的输出扭矩更多用来承载末端的工件重量,而不是用来克服臂体自身的重量。

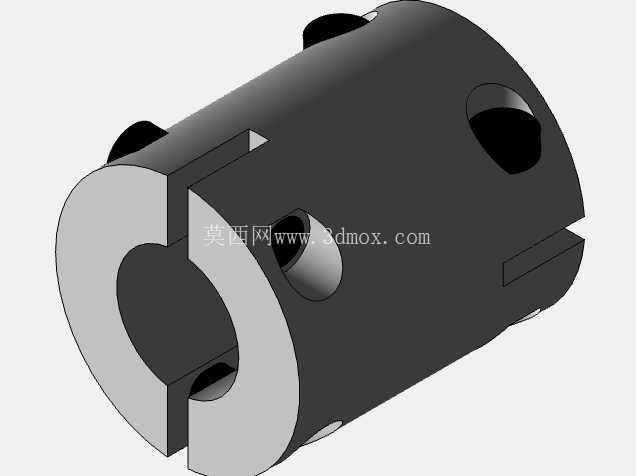

从运动特性来看,大臂关节的摆动角度范围可以覆盖从底座正上方到接近水平向下的区间,小臂关节可以配合大臂完成折叠收纳,在设备需要停机维护或者更换工位的时候,可以将臂体折叠到最小轮廓尺寸,减少占用的空间,也方便车间内的转运。腕部的三个关节采用紧凑的堆叠结构设计,缩小了腕部的整体体积,在进入狭窄的机床加工腔体内取放工件的时候,不会和机床的舱门、夹具发生碰撞,适配更多内部空间紧凑的加工设备。在结构细节上,每个关节的连接位置都设计了密封结构,可以阻挡车间内的金属碎屑、粉尘进入关节内部,避免磨损关节的轴承和传动结构,日常维护的时候只需要按照周期补充润滑脂就可以,不需要频繁拆解关节清理杂物。
底座的回转支撑采用交叉滚子轴承结构,能够同时承受轴向、径向的负载和倾覆力矩,即使在机械臂完全伸展、末端携带额定负载的情况下,底座也不会出现晃动,保证运行过程中的稳定性。这类机械臂的设计没有追求过大的工作半径,而是聚焦在中小负载的常规工业场景,结构上尽可能做的通用化,很多零部件都采用标准件,后期维护更换配件的时候不需要定制特殊规格的零件,降低设备的全生命周期使用成本,对于中小型加工厂、装配车间来说,不需要对现有工位做大规模改造,就可以完成设备的部署,快速替代人工完成重复性的作业,减少人工操作的失误率,提升生产线的运行稳定性。
