链传动辊筒输送台结构设计方案

项目分类:输送机 发布时间:2026-01-20 ID:1125950
  • 链传动辊筒输送台结构设计方案
  • 链传动辊筒输送台结构设计方案
  • 链传动辊筒输送台结构设计方案
  • 链传动辊筒输送台结构设计方案
  • 链传动辊筒输送台结构设计方案

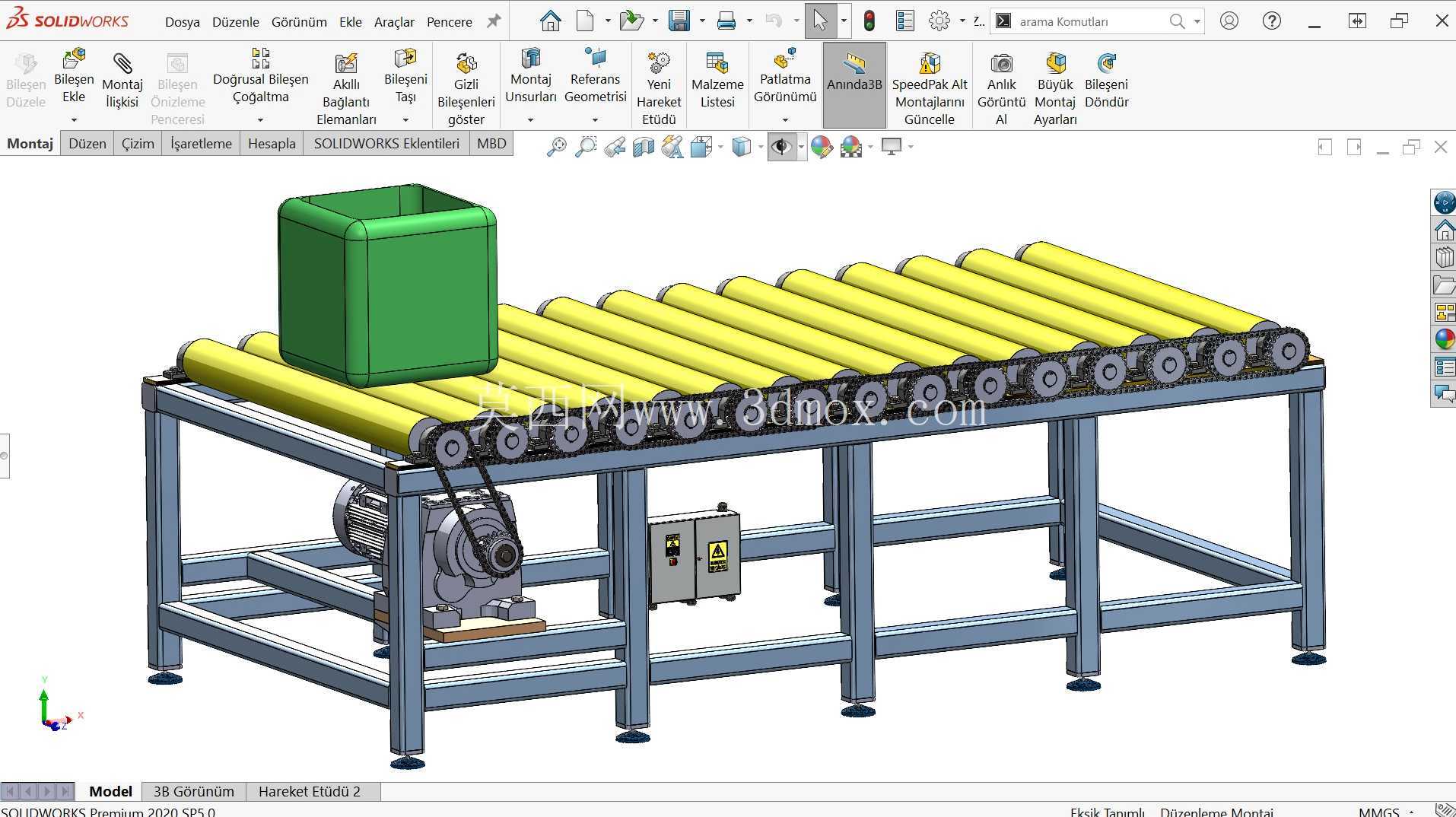

这套辊筒输送设备的设计,核心针对车间内规整箱体类物料的平面转运需求,常见于包装线末端、仓储分拣段、零部件工序间流转的工位衔接场景,替代传统人工搬运的低效模式,也可配套自动化上下料机构实现无人化产线对接。从结构布局来看,设备采用方管焊接的框架式机架,四条支腿底部配置可调脚杯,可根据现场地面平整度调整整体水平度,避免辊筒面倾斜导致物料滑移偏移,机架的横梁排布兼顾承重需求与结构轻量化,支腿间的横纵撑采用满焊连接,抵消电机运行时产生的振动传导,防止长期运行后机架出现焊缝开裂或形变。

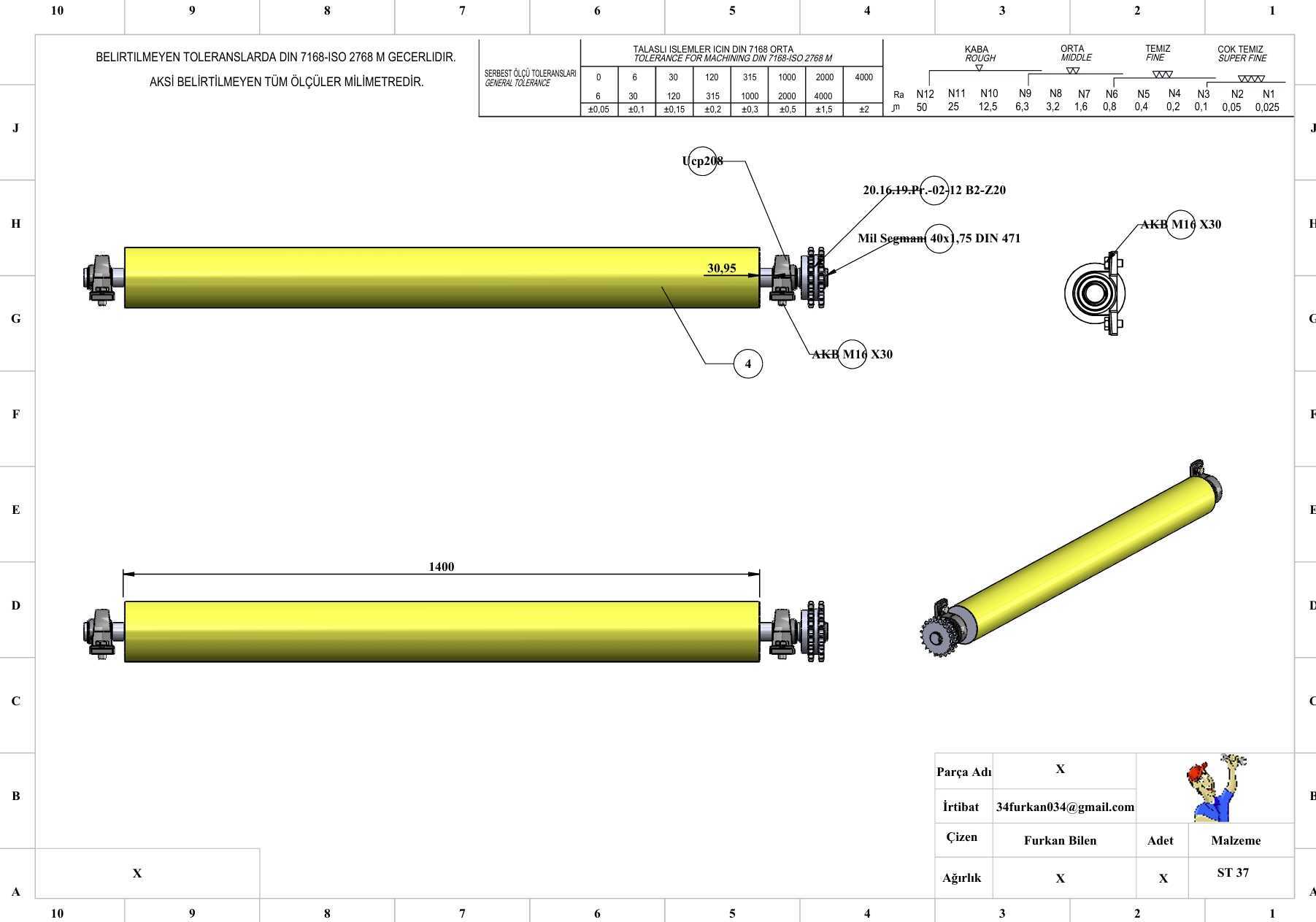

输送执行端采用多根等距排布的镀锌辊筒,单根辊筒两端通过带座轴承固定在机架侧梁上,相邻辊筒的轴端通过双排链轮搭配传动链条实现动力串联,这种链传动布局相比单辊单独驱动的方案,能保证所有辊筒的线速度完全同步,不会出现多辊速差导致的物料偏转、卡滞问题,同时链条传动的传动比准确,负载能力强,可适配单箱重量在数十公斤级的硬质箱体输送,辊筒表面做镀锌钝化处理,兼顾耐磨与防锈属性,适配车间内多尘、偶尔有切削液飞溅的工况。

动力单元布置在机架下部的侧端安装位,采用减速电机直接驱动主动辊轴的布局,电机输出端的链轮与主动辊端的链轮通过链条连接,传动路径短,动力损耗小,电机旁配套安装电气控制箱,箱体上设置急停按钮、启动停止按键与运行指示灯,控制箱内部预留变频器安装位,可根据产线节拍需求调整输送速度,速度调节范围覆盖常规产线0.1-0.5m/s的常用区间,满足不同工序的流转节拍匹配。

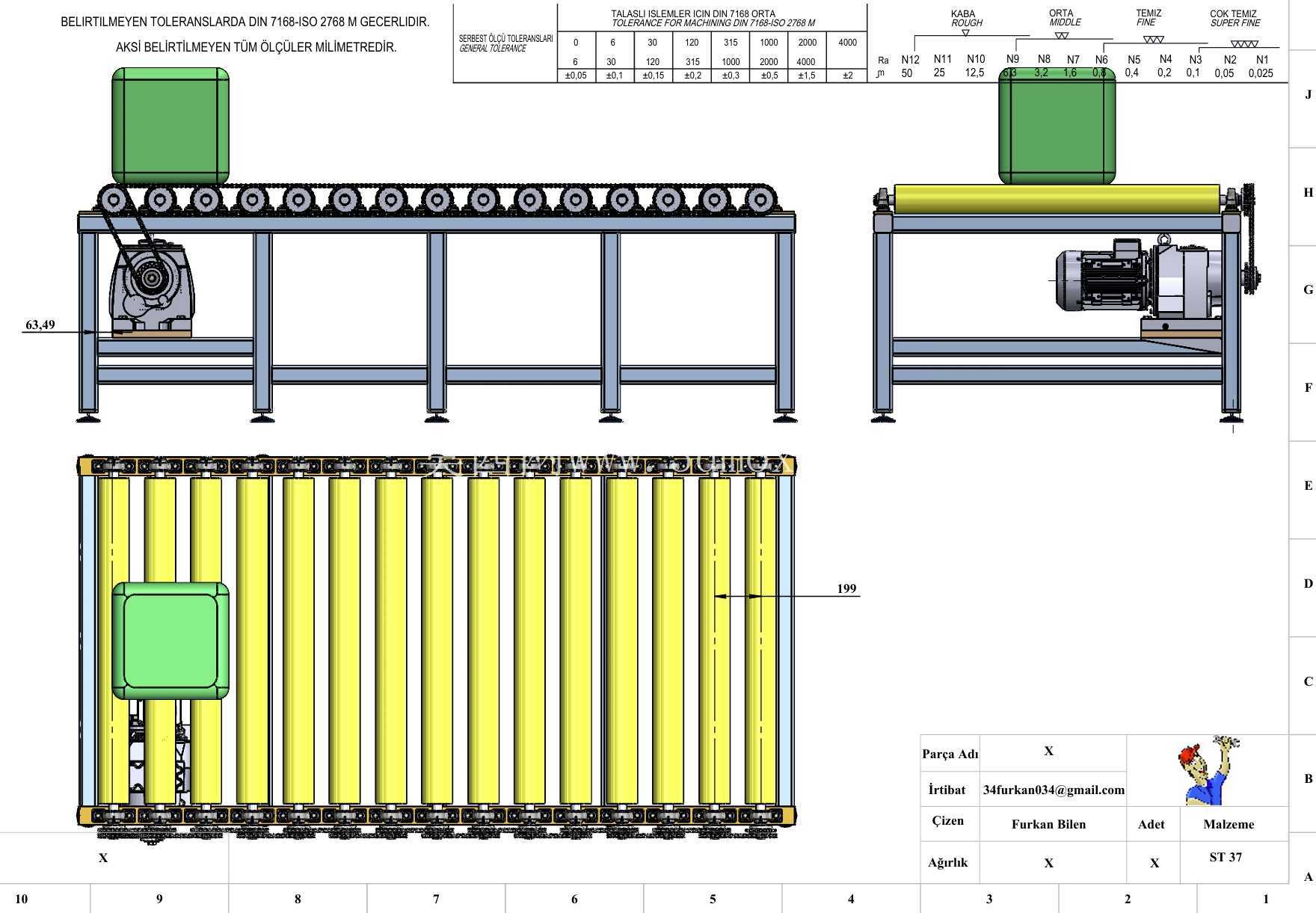

设计过程中对安装边界做了明确的尺寸约束:辊筒工作面的高度参考人体工程学与常规产线对接高度,设置在750-850mm的可调区间,可通过脚杯的调节行程适配上下游设备的接口高度;辊筒的排布间距根据常见周转箱的底部尺寸设定,保证任意位置下物料底部至少有三根辊筒同时支撑,避免小尺寸物料卡入辊筒间隙;机架的整体宽度根据输送物料的最大宽度预留单侧50mm的安全余量,防止物料偏移后与侧梁发生剐蹭;设备的总长度可根据现场工位间距做模块化拼接,单段标准长度设置为2米,多段拼接时通过侧梁上的连接法兰用螺栓紧固,拼接处的辊筒间距与标准段保持一致,不会出现输送断点。

从实际使用的可靠性角度,设计时在每段链条传动位置预留了张紧调节结构,通过调整轴承座的安装位置来张紧链条,补偿链条长期运行磨损后产生的伸长量,避免链条跳齿、脱链的故障;所有传动链轮与链条的外侧都设计了可拆卸的防护罩,防止车间内的杂物卷入传动部位,同时避免操作人员误触转动部件引发安全事故;电气线路全部沿机架方管的内部空腔走线,外部仅露出电机与控制箱的连接接头,防止线路被物料剐蹭破损,也便于后期的线路维护更换。

这套输送结构没有复杂的定制化零部件,辊筒、链轮、轴承、减速电机全部采用行业标准件,后期维护时可直接采购同规格备件快速更换,降低设备的全生命周期维护成本,框架部分采用常用规格的工业方管焊接加工,无需开模即可快速生产制造,适配中小批量的车间产线改造需求,可根据实际输送场景调整辊筒长度、机架高度与驱动功率,既可以单独作为独立输送台使用,也可以多段组合搭配转弯机构、顶升移栽机构组成完整的车间物流输送系统。
