H型龙门移动圆环传动执行机构

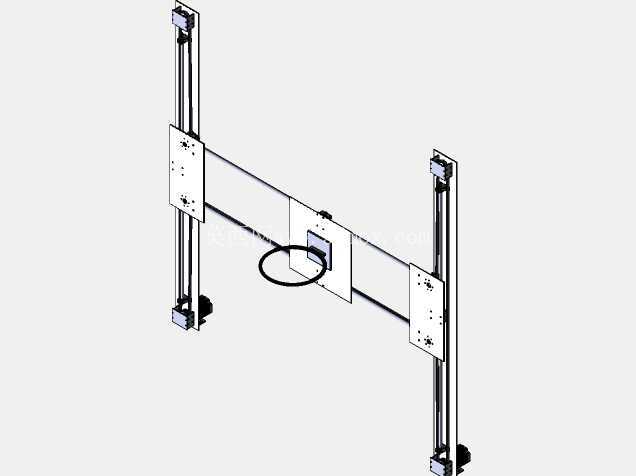

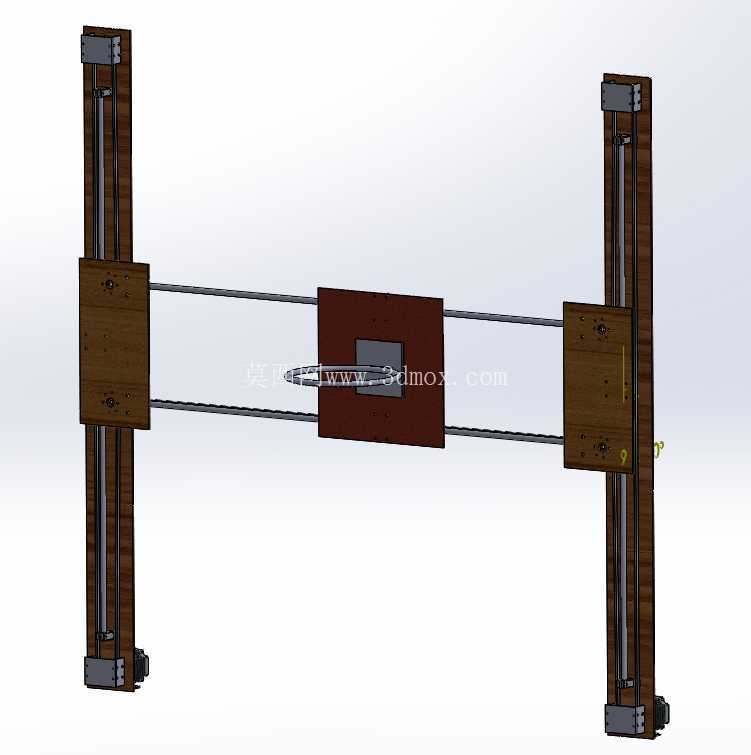

　　竖直方向的导轨采用标准线性滑轨搭配滑块的组合，每侧立柱配置两个滑块承载横向梁组件，可承受横向滑台移动时产生的倾覆力矩，横向跨接的两根平行光轴作为滑台的水平运动导向，光轴两端通过锁紧块固定在两侧竖直方向的滑动连接板上，光轴直径根据负载需求可选8mm或12mm规格，适配不同重量的末端执行件安装。中间的滑动承载板通过直线轴承套接在两根横向光轴上，滑动阻力小，传动效率高，承载板中心预留了标准安装孔位，可直接固定圆环执行件、小型夹具或者检测传感器，满足不同作业场景的末端搭载需求。这套H型龙门结构的移动圆环执行装置，核心应用场景覆盖桌面级小型机器人实训平台、轻型物料定点转运工位、教学演示类机械传动实验台，也可作为小型喷涂、点胶作业的位移承载基体使用。整套机构采用双立柱竖直导轨搭配横向跨接光轴的布局形式，两侧竖直导轨通过底部安装块可直接固定在铝型材工作台面或者木质实训台面上，安装时仅需保证两侧立柱的平行度误差控制在0.2mm以内，即可避免横向滑台运行卡滞。

　　整套机构的动力传递可根据精度需求选择，若用于教学演示场景，可搭配步进电机通过同步带带动两侧竖直滑块同步升降，实现横向梁的上下位移，水平方向的滑台可通过皮带传动或者丝杠传动实现沿光轴的往复移动；若用于低负载的趣味演示场景，也可采用舵机搭配绳索牵引的方式实现两个方向的运动，降低整体制造成本。从安装边界来看，整套机构的竖直方向有效行程可根据立柱长度调整，常规实训用规格的竖直行程在400mm-600mm区间，水平方向有效行程由两根横向光轴的长度决定，常规规格在500mm-800mm区间，整体占用桌面宽度不超过1000mm，深度不超过150mm，不会占用过多实训台面空间。

　　结构件部分可采用密度板或者亚克力板切割加工，也可采用铝合金板材铣削加工，前者加工成本低、组装难度小，适合学生实训项目快速打样验证，后者结构刚性更好，运行精度更高，可用于长期运行的作业工位。设计过程中需要重点关注两侧竖直导轨的同步性问题，若采用单电机驱动双立柱升降，需要通过同步轴连接两侧的传动轮，保证两侧滑块升降速度一致，避免横向梁出现倾斜卡滞；水平滑台的直线轴承需要预留适当的配合间隙，避免光轴受力变形后出现滑动阻力过大的问题。

　　整套机构的组装逻辑清晰，所有零部件均采用标准件搭配定制板材的组合，不需要复杂的机加工工序，仅需手电钻、内六角扳手等常用工具即可完成组装，非常适合机器人俱乐部实训、机械原理教学演示、小型自动化项目原型验证等场景使用。在实际使用过程中，可根据作业需求在滑台上搭载不同的末端执行件，比如搭载画笔可实现平面绘图功能，搭载小型吸盘可实现轻型物料的拾取转运，搭载检测探头可实现平面范围内的多点位检测作业，拓展性较强。导轨部分需要定期涂抹润滑脂降低运行磨损，光轴表面要避免磕碰产生凹痕，防止直线轴承滑动时出现卡顿，同步带传动的结构需要定期检查皮带张紧度，避免长期运行后皮带松弛出现传动丢步的问题。
