航模用外转子无刷动力电机结构设计

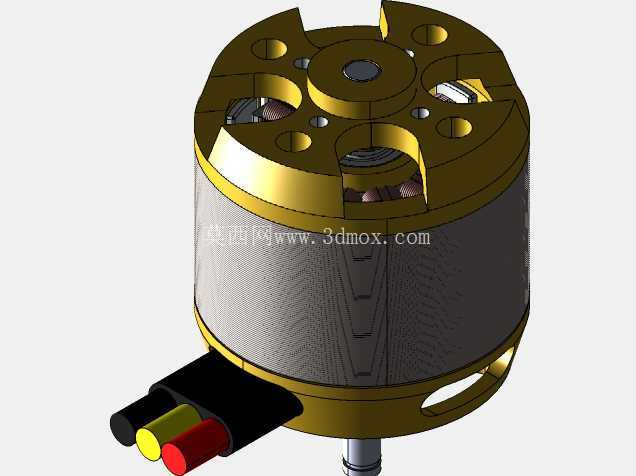

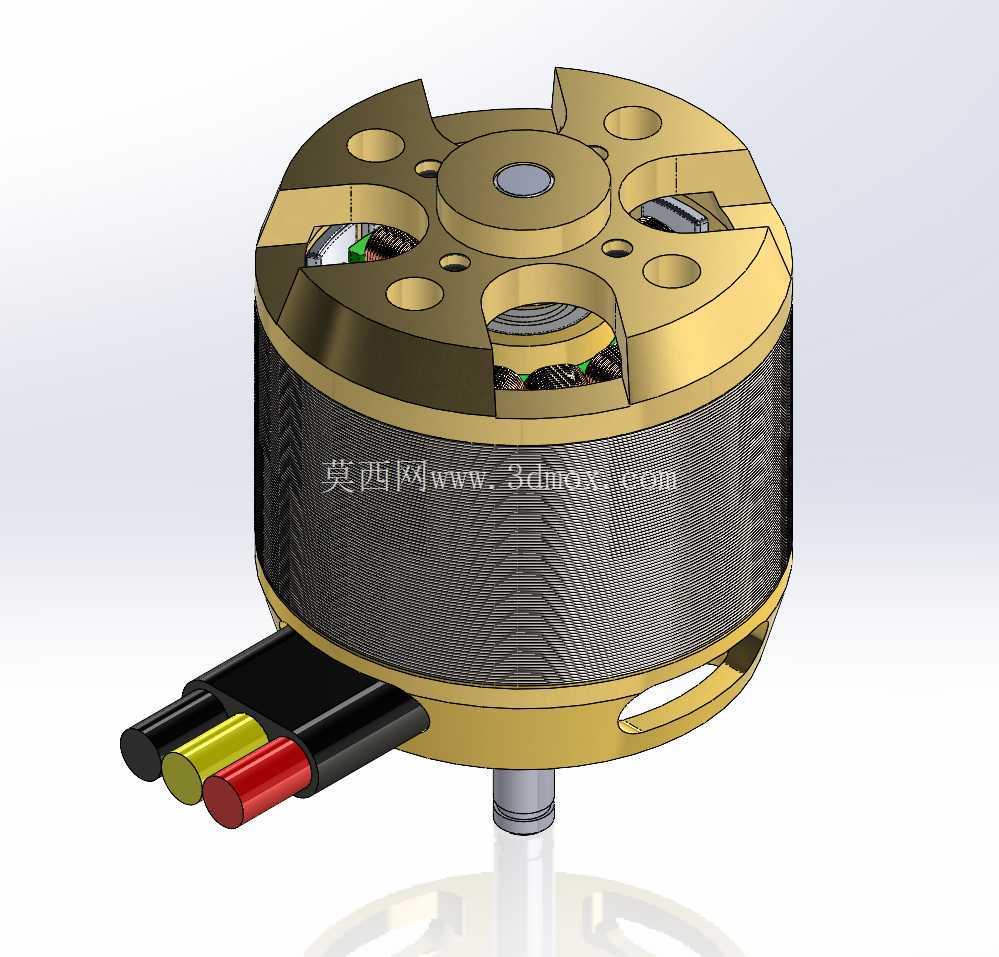

　　这款外转子结构的动力部件，主要面向小型遥控航空模型、多旋翼飞行器以及小型陆地遥控载具的动力输出场景，区别于传统内转子电机的结构布局，其转子外壳直接作为动力输出的旋转部件，省去了额外的传动连接结构，能在同等重量下输出更大扭矩，适配小尺寸螺旋桨的直接驱动需求，无需搭配减速齿轮组即可满足航模飞行的推力要求，有效降低动力系统的整体重量与机械损耗。从结构设计逻辑来看，定子组件固定在中心基座上，绕组采用集中式绕线方式排布在定子铁芯槽内，外层的转子外壳内侧粘贴永磁体，旋转时外壳直接带动安装在顶部端面的螺旋桨转动，顶部端面上预留的多个圆形安装孔，是按照主流航模螺旋桨的安装孔位标准设计的，可直接适配市面上多数同规格尺寸的螺旋桨配件，不需要额外制作转接件，降低装机时的适配成本。

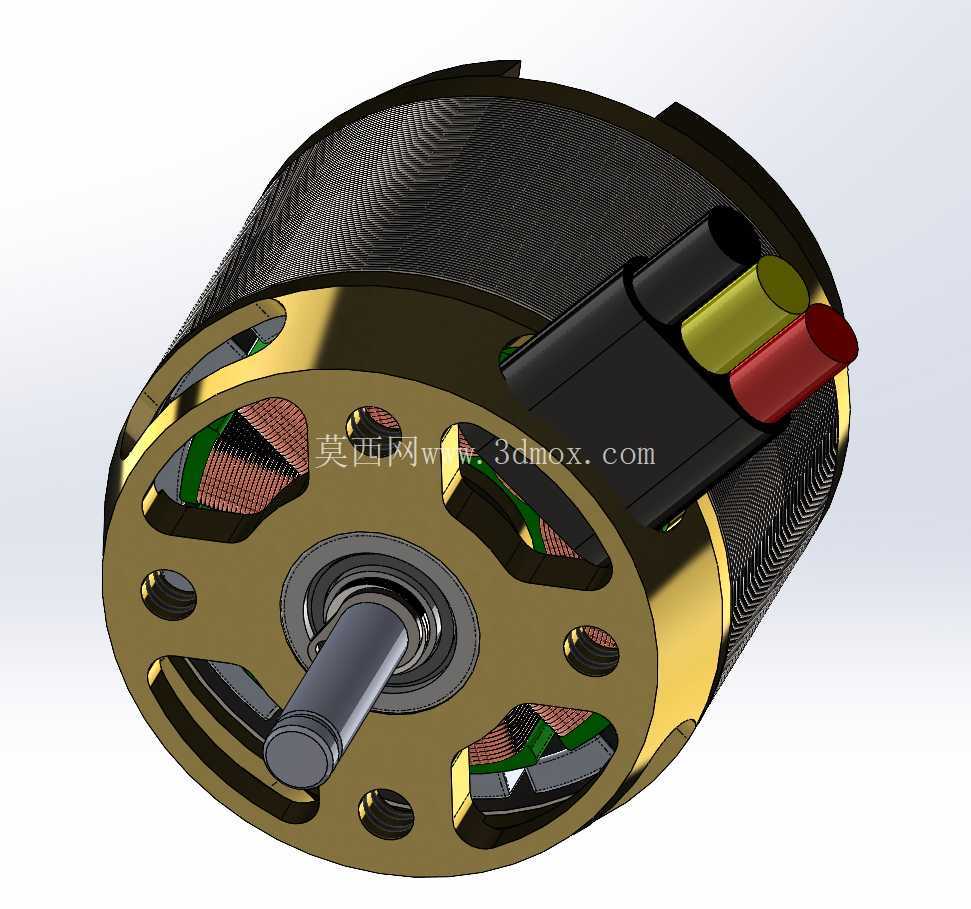

　　出线端采用三根大电流动力线直接从定子基座侧方引出，线芯截面积匹配该规格电机的持续工作电流，接线端做了绝缘护套处理，避免装机过程中出现线芯短路的问题，出线位置避开了底部的安装轴段，不会干涉电机在机架上的固定安装。底部伸出的中心轴为定位安装轴，轴径尺寸符合常规航模电机座的安装孔径公差要求，安装时只需将轴段插入机架的电机座定位孔，配合顶部端面的安装孔位完成锁紧，即可保证电机旋转时的同轴度，减少高速转动时的振动量。

　　转子外壳采用轻量化的金属材质加工，表面做了硬质氧化处理，既保证外壳的结构强度，避免飞行过程中轻微磕碰导致转子变形，也能提升外壳的散热效率，电机持续大负载工作时，绕组产生的热量可以通过定子铁芯传导到金属基座，同时旋转的转子外壳带动周边空气流动，带走部分热量，避免绕组温度过高出现退磁或者烧毁的问题。端面上的镂空开孔一方面是为了减轻整体重量，另一方面可以引导空气流入电机内部，直接带走定子绕组表面的热量，提升持续工作的负载能力。

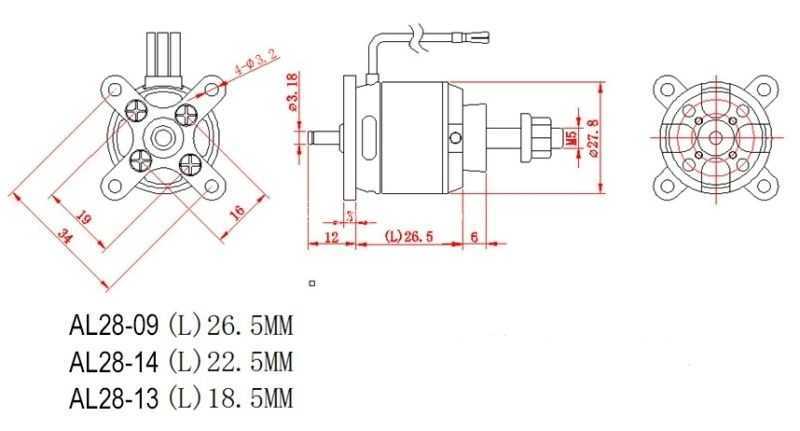

　　在实际选型适配时，需要注意该电机的外径尺寸与安装孔位的分布圆直径，确保机架的电机安装位有足够的容纳空间，避免电机外壳与机架臂、舵机走线等部件出现运动干涉；同时要匹配对应规格的电子调速器，保证调速器的持续输出电流能够覆盖电机的最大工作电流，避免动力系统出现匹配故障。这类外转子电机的设计重点，是在有限的重量与尺寸边界内，尽可能提升扭矩输出效率与散热能力，因为航模类应用对动力部件的重量敏感度极高，每减少一克的无效重量，都能提升飞行器的续航时间与机动性能，所以在结构设计时，所有非受力区域的材料都做了去除处理，比如转子端盖的非安装区域做了挖孔减重，基座部分在保证安装强度的前提下尽可能缩减壁厚，同时所有旋转部件都做了动平衡校准，保证电机在最高转速下运转平稳，不会出现额外的振动影响飞行稳定性。从建模细节来看，绕组部分的排布还原了实际生产中的绕线方式，永磁体的粘贴位置与气隙宽度符合这类电机的常规设计参数，安装孔的位置公差、轴段的配合公差都按照实际加工的精度要求做了标注，可直接作为同类电机设计的参考模型，也可用于航模整机装配时的干涉检查，提前确认动力系统与机架、螺旋桨之间的装配间隙，避免实际装机时出现尺寸不匹配的问题。
