NEMA17水下步进电机磁耦合连接外壳

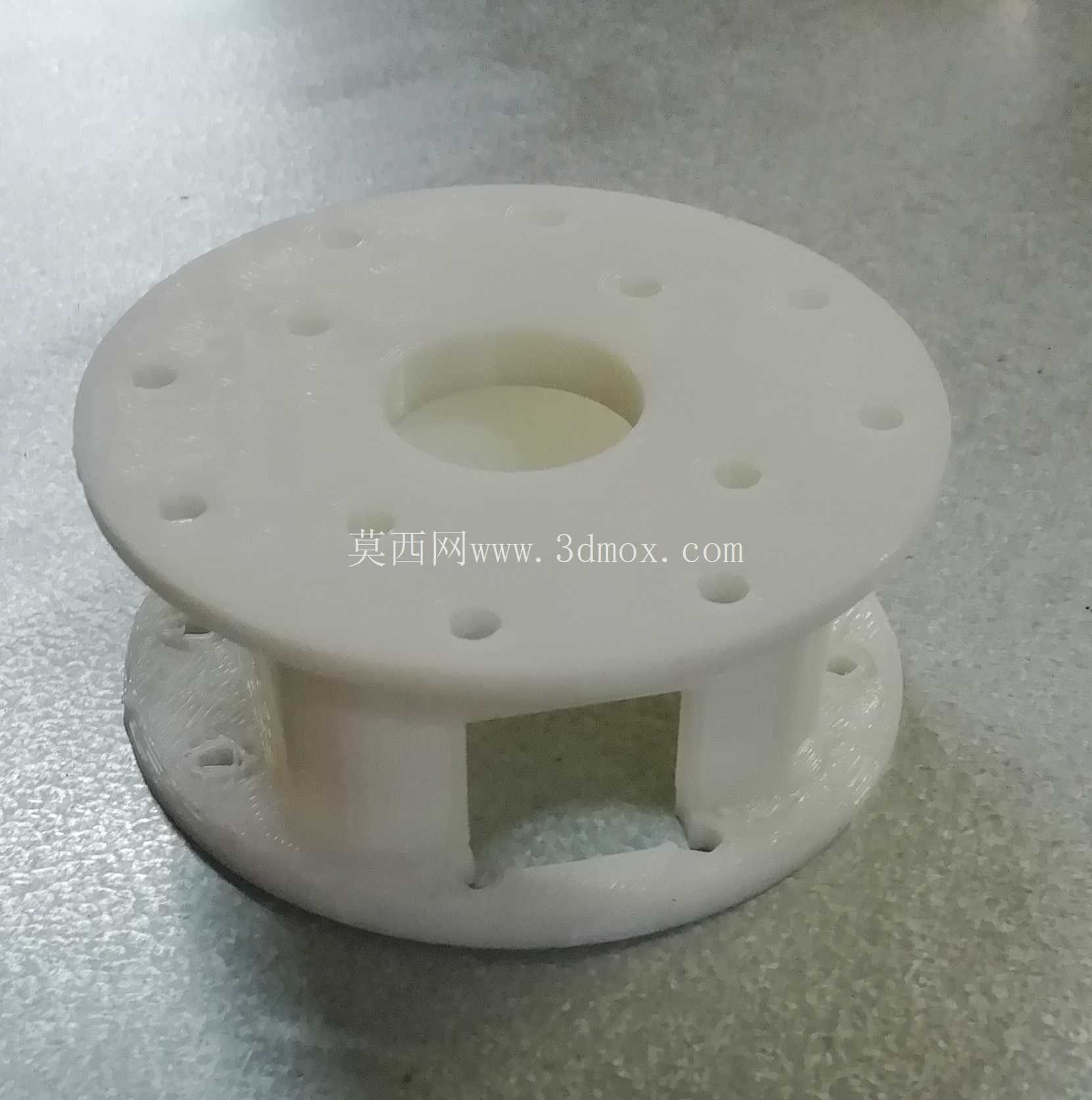

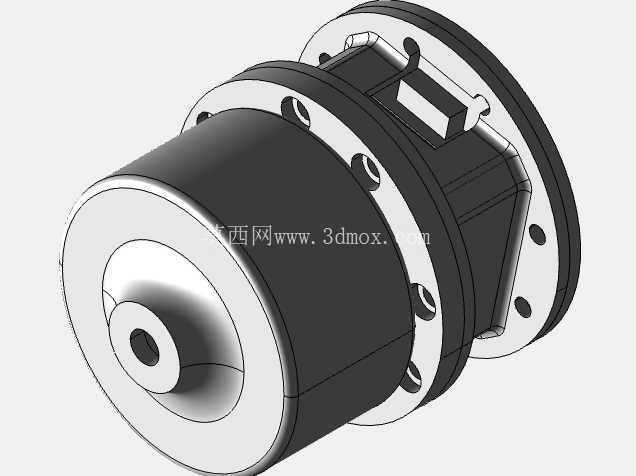

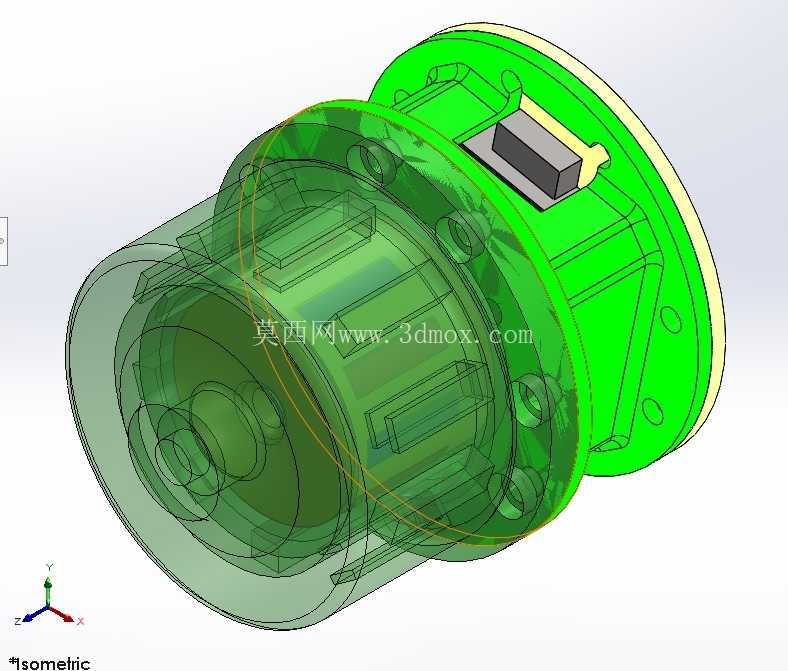

这款磁耦合步进电机驱动外壳，核心适配NEMA17规格步进电机的水下作业场景，在水下巡检机器人、浅海探测设备、水下作业执行机构这类需要动力输出但对密封有极高要求的工况中，能解决传统动密封结构长期运行磨损渗漏的痛点。从结构设计逻辑来看，整体采用筒式法兰安装构型，前端法兰预留均布安装孔位，可直接对接设备舱体的安装基面，安装孔的位置度公差控制在0.05mm以内，保证与舱体对接时的同轴度，避免磁耦合转子出现偏载擦碰的问题。外壳主体采用透明可视化结构设计，并非为了外观展示，而是在调试阶段可以直接观察内部磁钢的对位状态、转子的运行间隙，不用反复拆解外壳就能确认耦合状态，大幅缩减水下设备的前期调试周期。

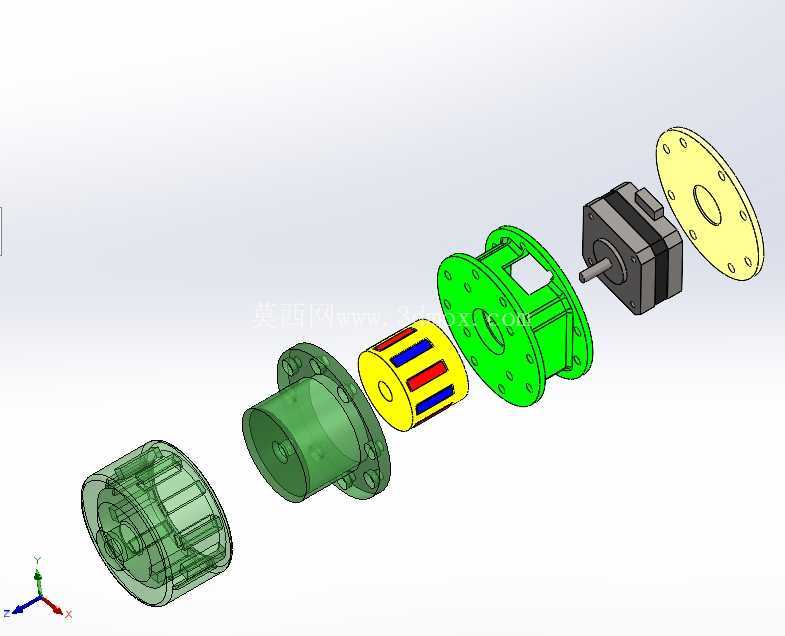

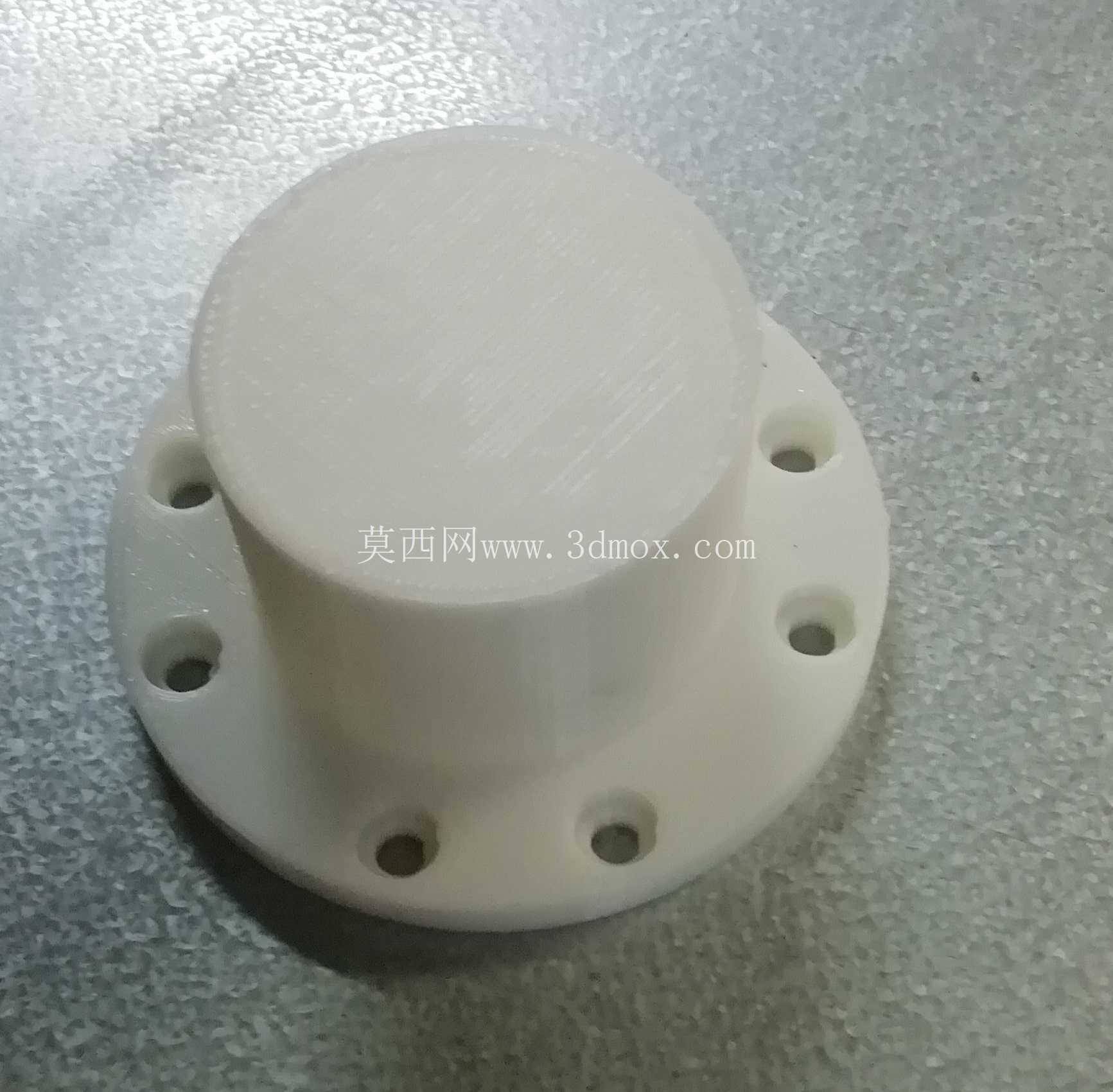

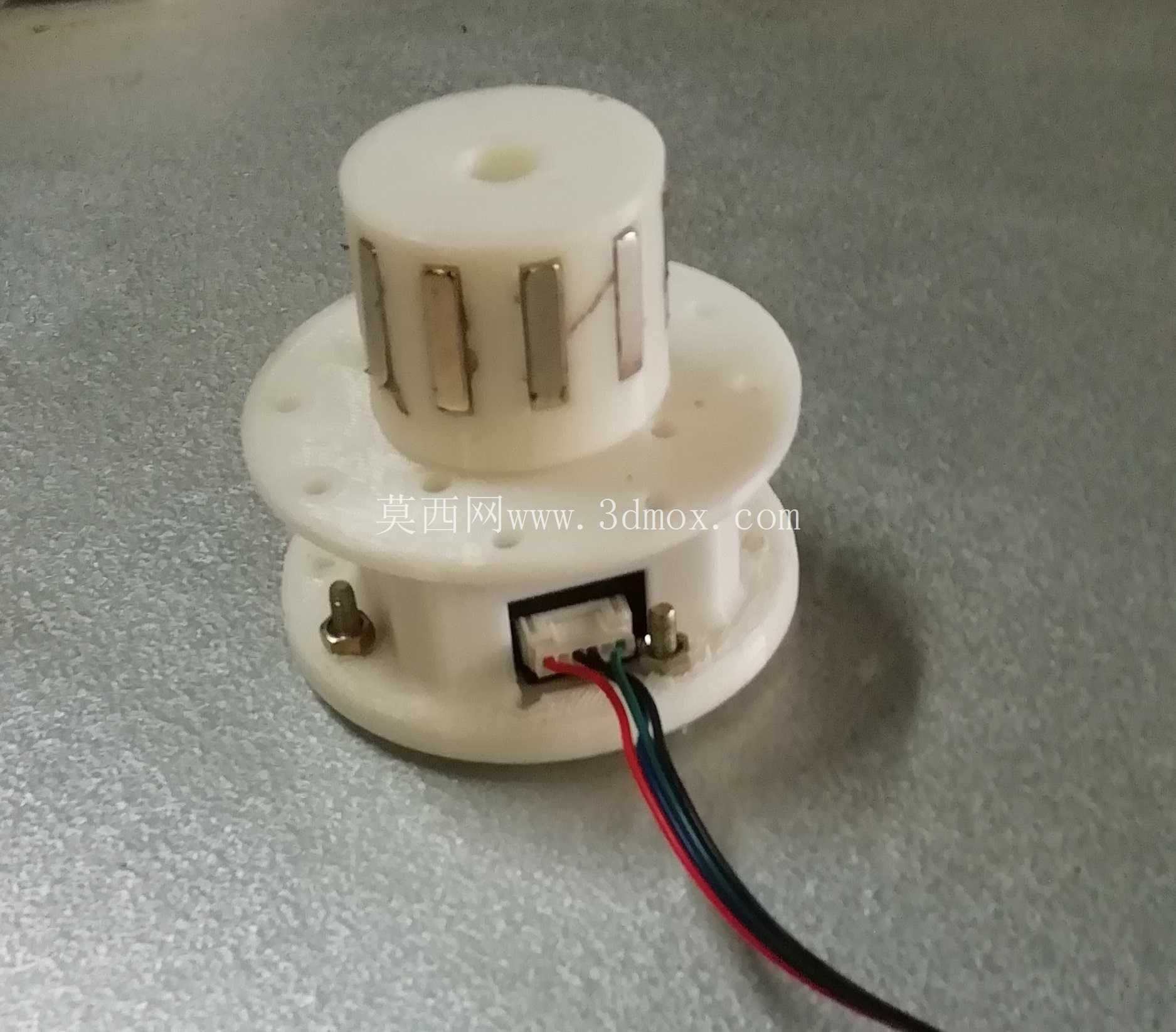

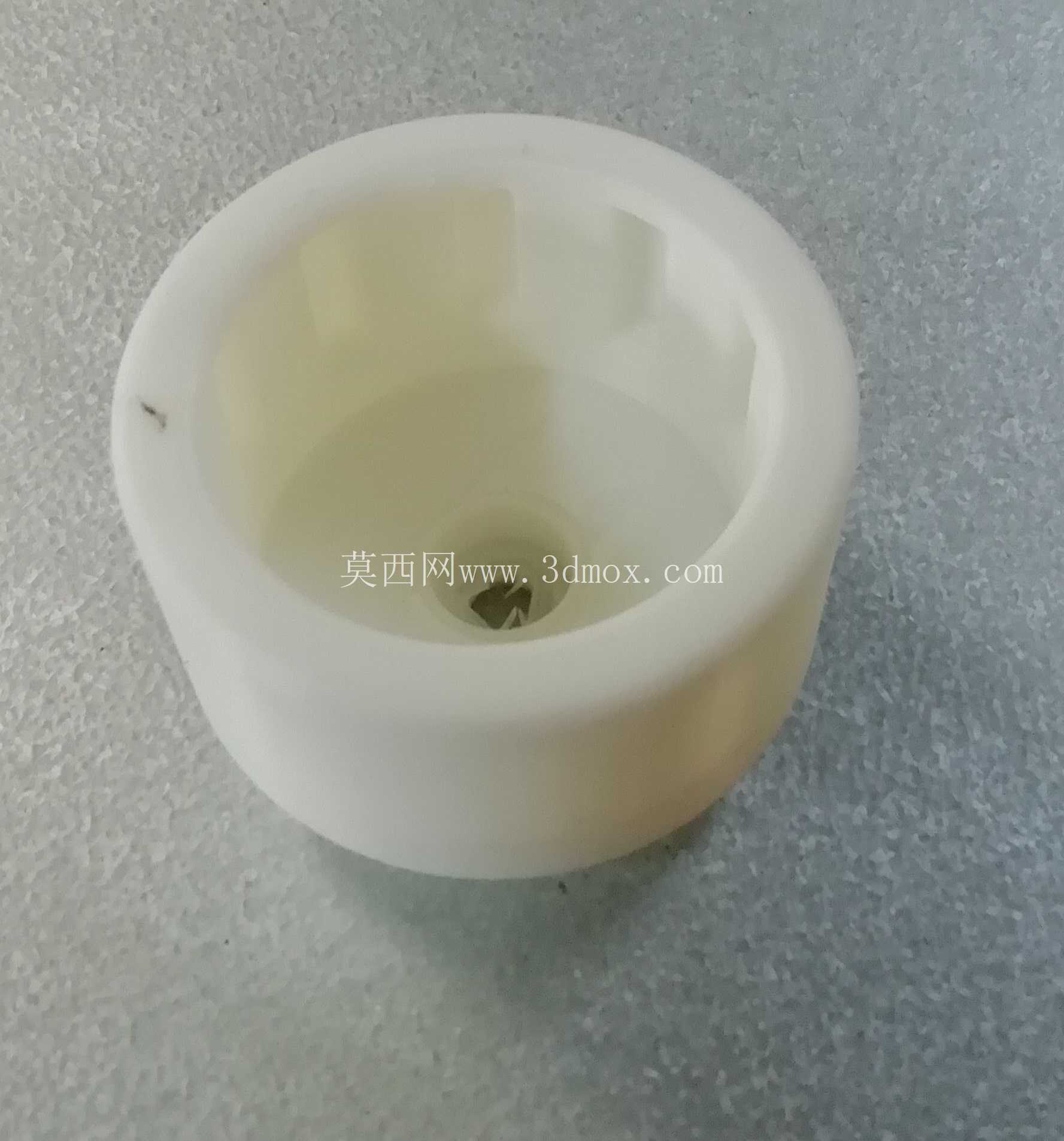

磁耦合结构是这款外壳的核心设计点，摒弃了传统电机轴伸处的动密封结构，将动力传递从接触式的轴连接改为非接触式的磁力耦合，内外磁转子之间通过隔离套完全分隔，隔离套与外壳主体采用一体化密封结构，没有额外的轴穿装密封点，从根源上消除了动密封磨损导致的进水风险。内磁转子与电机输出轴直连，外磁转子作为动力输出端对接负载，内外磁钢的磁极排布采用Halbach阵列构型，在相同磁钢用量的前提下能提升18%左右的耦合扭矩传递效率，同时减少磁漏对外围电子元器件的磁干扰。

从安装边界尺寸来看，整体外径匹配NEMA17电机的42mm安装基准，法兰端的安装孔距为31mm标准尺寸，可直接兼容市面上常规的NEMA17步进电机安装位，不需要额外设计转接法兰，降低设备整体的结构复杂度。外壳内腔的轴向尺寸预留了3mm的磁钢间隙调整空间，可根据实际需要传递的扭矩大小调整内外磁转子的轴向重合度，在小扭矩负载场景下可以拉大间隙减小磁阻尼，降低电机空载运行的电流损耗，在大扭矩场景下缩小间隙提升耦合扭矩上限，适配不同负载等级的水下作业需求。

在实际工况适配性上，外壳的密封结构采用静密封设计，所有对接面均采用O型圈端面密封，密封槽的尺寸设计按照GB/T 3452.3的标准执行，压缩率控制在22%-25%之间，既保证密封面的接触压力满足水下10米水深的静压密封要求，又不会因为压缩量过大导致O型圈长期受压产生永久变形失效。外壳的壁厚设计经过水压强度校核，在0.2MPa的外压工况下，最大变形量不超过0.02mm，不会因为水压变形挤压内部磁转子导致卡滞。

针对水下应用的特殊需求，外壳内部预留了灌封槽位，在电机与外壳装配完成后，可以在接线端的腔体内灌注环氧树脂灌封胶，进一步提升接线部位的防水等级，即使外壳出现意外渗漏，灌封层也能保证电机绕组和接线部位不会直接接触水体，给设备回收检修预留足够的冗余时间。磁耦合结构本身还具备过载保护特性，当负载扭矩超过磁耦合的最大传递扭矩时，内外磁转子会出现打滑，不会因为负载堵转直接烧坏电机绕组，在水下设备遇到异物卡滞的突发工况时，能有效保护电机和驱动电路不受损坏。

从结构建模的细节来看，所有的安装孔位都做了倒角导向设计，方便装配时螺丝的导入，法兰对接面的平面度控制在0.02mm以内，保证密封面的贴合度，不会出现局部间隙导致的渗漏。磁钢安装槽采用过盈配合设计，过盈量控制在0.03mm，不需要额外涂胶就能固定磁钢，避免长期在水下环境中胶水老化导致磁钢脱落。输出端的轴孔采用标准的D型轴构型，可直接匹配常规的负载连接轴，不需要额外加工转接轴件，缩短设备的装配周期。
