航模外转子无刷动力电机结构设计

这款外转子结构的动力部件，主要面向小型遥控航空模型、多旋翼飞行器以及小型固定翼航模的动力输出场景，在航模动力系统里属于核心执行部件，负责将电能转化为旋转机械能，带动螺旋桨产生拉力或推力，支撑模型完成起飞、巡航、特技动作等各类飞行状态。从实际使用场景来看，这类电机常被应用在翼展1米以内的小型固定翼航模、轴距250到450区间的多旋翼航拍飞行器，以及部分小型遥控车模、船模的动力改装场景，相比同规格内转子无刷电机，它的扭矩输出特性更适配大直径低速螺旋桨，不需要搭配大减速比的减速齿轮组，就能直接驱动螺旋桨达到合适的工作转速，能有效简化动力系统的传动结构，降低整体传动损耗和故障概率。

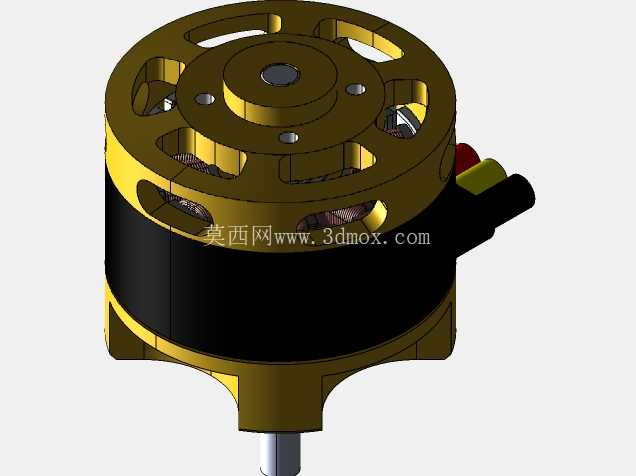

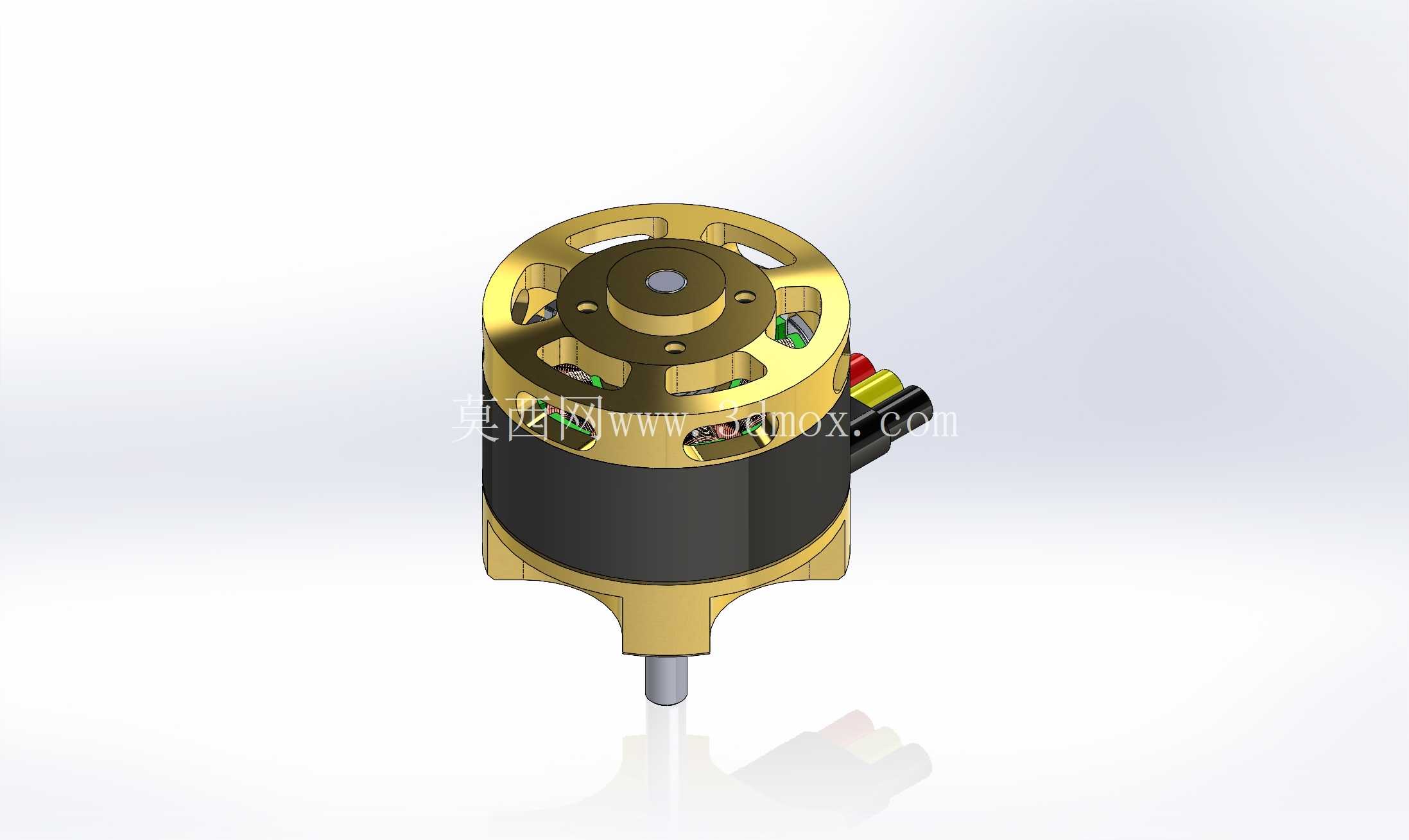

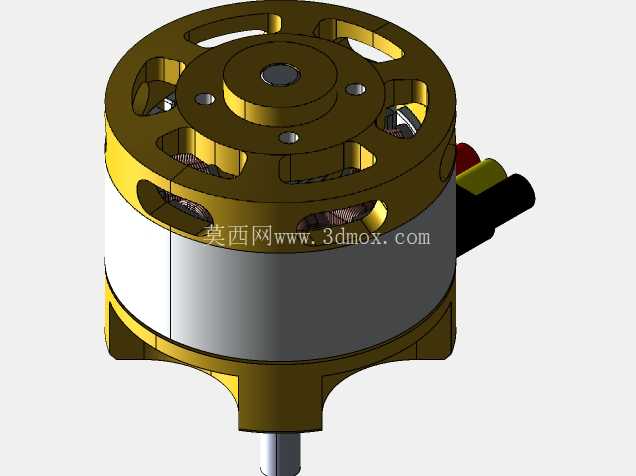

从结构设计思路来看，这款电机采用外转子架构，将永磁体贴装在旋转的外壳内壁，定子绕组固定在中心的基座上，旋转外壳直接作为输出端连接螺旋桨安装座，这种结构能让绕组产生的磁场直接作用于外圈的永磁体，磁路间隙更小，能量转换效率更高。外壳上开设的多组镂空通风槽，是针对航模持续大电流工作的散热需求设计的，电机旋转时外壳带动空气流动，气流可以直接穿过镂空区域带走定子绕组和铁芯产生的热量，避免长时间大油门工作时绕组温度过高导致退磁或者绝缘层老化。中心输出轴采用台阶式定位结构，轴伸端的直径和长度适配常规航模螺旋桨的安装孔位，搭配顶部的锁紧螺帽就能完成螺旋桨的固定，不需要额外加工转接件，安装时的同轴度更容易保证，能减少高速旋转时的动平衡偏差。

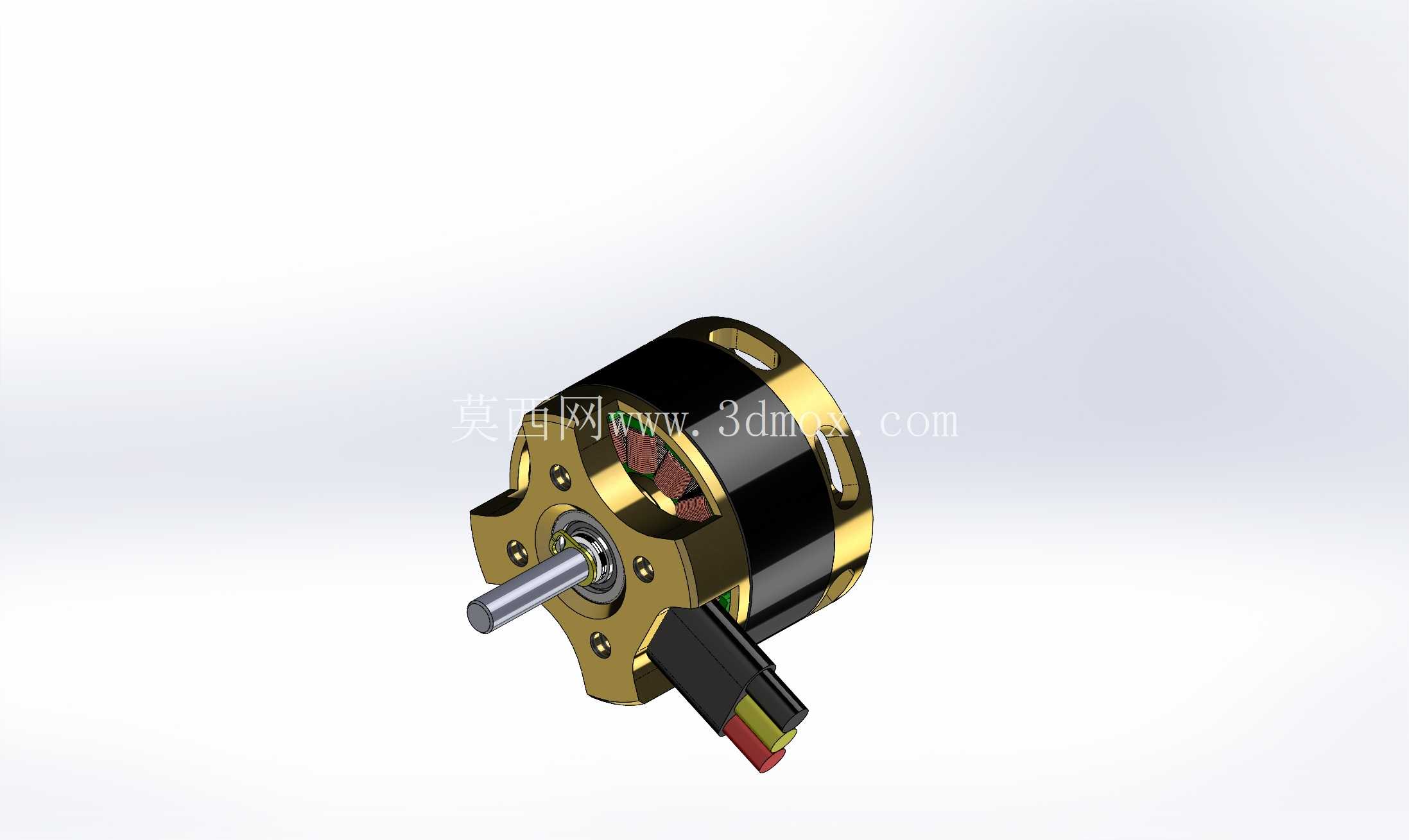

从安装边界来看，电机底部的基座带有四个对称分布的安装凸台，凸台上的安装孔位间距适配常规航模电机安装座的标准孔距，安装时可以通过四颗螺丝直接固定在航模的电机座或者机臂上，基座的中心定位凸台能和安装座的定位凹槽配合，保证电机安装后轴线和机臂或者机身动力轴线重合，避免出现推力线偏移影响飞行操控手感。电机的整体径向尺寸控制在28毫米区间，轴向长度不含输出轴约20毫米，整体重量控制在20克级别，不会给小型航模带来过多的结构重量负担，适配KV1840的转速特性，搭配8到10英寸的螺旋桨时，能在3S锂电池供电下输出足够的静拉力，满足小型航模的起飞重量需求。

在功能特性上，这类外转子无刷电机没有碳刷和换向器的机械接触结构，工作时的电磁干扰更小，不会对航模上搭载的遥控接收机、图传设备产生明显的信号干扰，同时机械磨损部件更少，日常使用时除了轴承的定期润滑外，几乎不需要额外的维护工作。绕组采用多股漆包线并绕的工艺，能降低高频工作下的集肤效应损耗，提升电机在中高转速区间的效率表现，定子铁芯采用叠压硅钢片结构，能减少交变磁场下的涡流损耗，降低工作时的发热。出线端采用三根耐高温硅胶线，能承受持续大电流通过时的温升，线端的接头适配常规航模电调的标准插头，接线时不需要额外改线，直接对应电调的三相输出端连接即可，调换任意两根接线的位置就能改变电机的旋转方向，适配不同的螺旋桨转向需求。

从结构细节来看，电机上下端盖和旋转外壳采用过盈配合加定位销的固定方式，能承受高速旋转时的离心力，避免外壳在高转速下出现松脱风险，两端的轴承采用微型深沟球轴承，能承受径向和轴向的复合载荷，适配螺旋桨旋转时产生的拉力和振动载荷，保证电机长时间工作时的旋转精度。顶部的螺旋桨安装座带有防滑齿结构，锁紧螺帽压紧螺旋桨时，防滑齿能嵌入螺旋桨的安装面，避免大拉力输出时螺旋桨和安装座之间出现打滑，保证动力传递的可靠性。
