角行程气动执行机构结构设计

这款角行程气动执行机构，核心适配90度回转类阀门的驱动需求，在化工流体管线、市政水处理管网、制药洁净介质输送系统、食品灌装生产线的自控回路中应用广泛，可直接驱动球阀、蝶阀、旋塞阀等做回转动作的阀件，替代人工手动操作，接入DCS或PLC控制系统后可实现管线通断、流量调节的远程自动控制，尤其适合易燃易爆、高湿高腐蚀、人工操作不便的安装场景，比如化工罐区的易燃易爆介质管段、污水处理厂的露天加药管线、食品车间的高温CIP清洗管路，这类场景手动操作存在安全风险或操作效率极低，气动驱动的形式依靠洁净压缩空气作为动力源，不会产生电火花，防爆性能适配绝大多数工业危险区域的使用要求。

从结构设计逻辑来看，该执行器采用双活塞齿轮齿条式内部传动结构，对称布置的活塞在压缩空气推动下做直线运动，通过活塞上的齿条带动中间输出轴的齿轮做回转运动，这种对称结构的优势在于输出扭矩均衡，活塞两侧受力均匀，长期运行不会出现偏磨问题，输出轴的回转角度可通过两端的行程调节螺栓做±5度范围内的微调，确保阀门在全开、全关位置的精准到位，避免出现内漏或开关不到位的情况。执行器的壳体采用硬质阳极氧化铝合金材质，表面做了防腐涂层处理，兼顾轻量化与结构强度，两端端盖采用压铸铝合金加工，与缸体的密封面采用NBR丁腈橡胶O型圈密封，可耐受常规工业环境下的腐蚀，气源接口采用标准G1/4内螺纹，适配行业通用的气动接头，无需额外做转接处理。

从安装边界来看，该执行器的输出轴连接尺寸符合ISO5211标准安装接口，底部安装法兰的孔位、轴头的方榫尺寸可直接适配同通径的标准球阀、蝶阀，无需额外加工连接转接板，能大幅减少现场安装的工作量。执行器顶部预留了电磁阀安装位、阀位反馈件安装接口，可直接贴装NAMUR标准的电磁阀、限位开关盒，不需要额外铺设安装支架，整体集成度较高，能有效减少现场安装的空间占用。两侧的气路接口对称布置，可通过调换气源进气方向实现执行器的正、反作用切换，也就是单台执行器既可以选择气开式动作（通气开、弹簧复位关），也可以选择气关式动作（通气关、弹簧复位开），现场调试时不需要拆解内部结构，仅调换气管连接位置即可完成动作方向切换，适配不同工况的失效安全要求，比如在燃气管线中需要选择故障关型，在消防水管线中需要选择故障开型，同一台执行器即可满足两种需求，减少备品备件的库存种类。

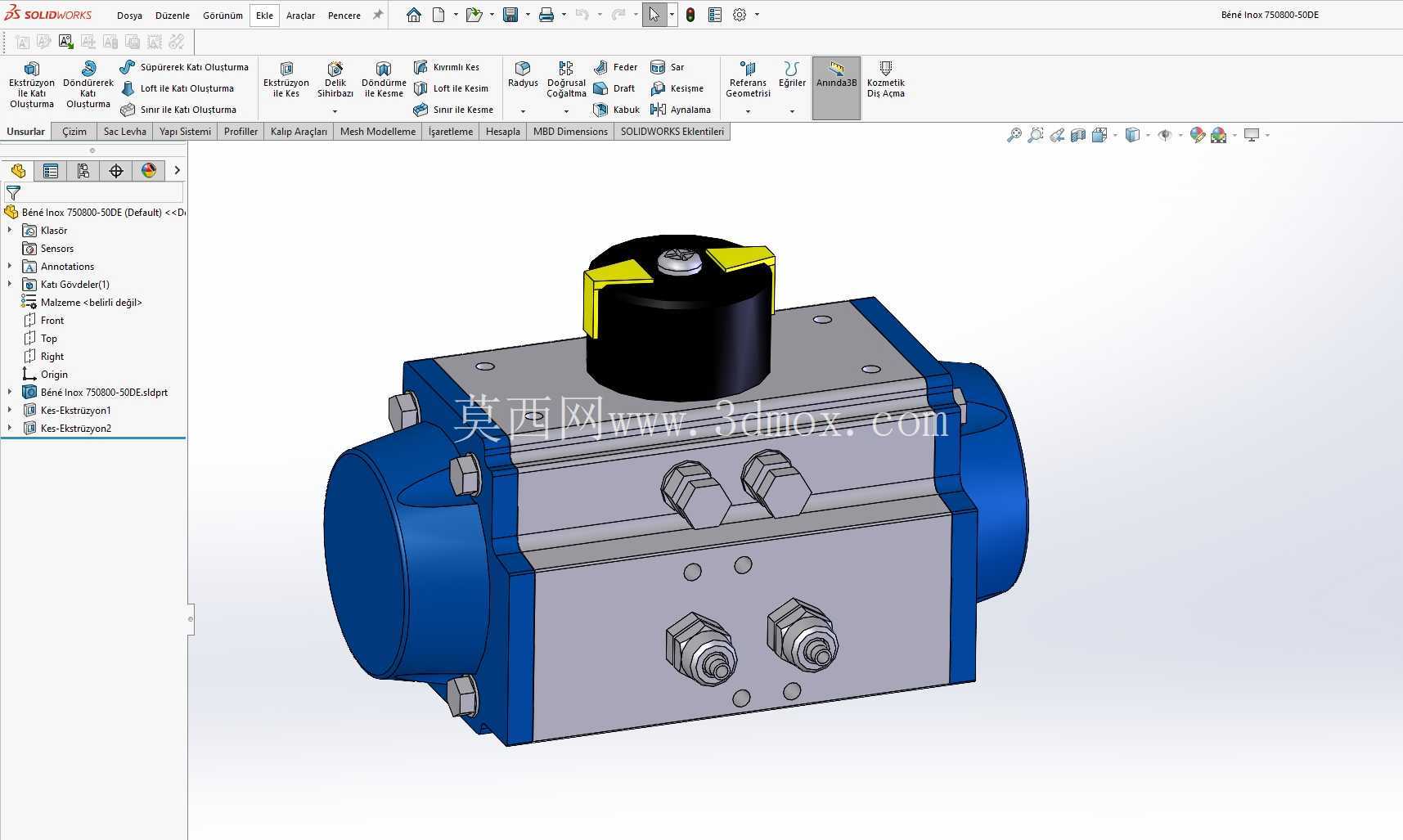

从外形尺寸来看，该执行器的整体轮廓为方正的对称结构，两侧端盖为圆形端盖结构，顶部的指示盖可直观显示阀门当前的开关位置，黄色指示块在全开位置时与阀体轴向平行，全关位置时与阀体轴向垂直，现场巡检人员可远距离快速判断阀门状态，不需要靠近查看阀位反馈信号。执行器的所有外露紧固件均采用304不锈钢材质，避免长期户外使用出现锈死问题，方便后期维护拆解。内部活塞的导向环采用自润滑聚四氟乙烯材质，长期往复运动不需要额外加注润滑脂，维护周期更长，密封件的摩擦阻力经过优化，启动气压可低至0.1MPa，在气源压力不稳定的工况下也能可靠动作，不会出现卡滞问题。输出轴的轴承部位采用双轴承支撑结构，可承受一定的径向载荷，适配阀门开关过程中出现的轻微径向力，避免输出轴出现偏斜导致的密封泄漏问题。在实际选型过程中，需要根据阀门的额定操作扭矩匹配对应规格的执行器，通常执行器的输出扭矩需要预留30%以上的安全余量，避免管线压力波动、阀座老化导致扭矩提升时执行器无法正常开关阀门，该结构的执行器输出扭矩范围覆盖较广，可适配DN15到DN300通径的软密封球阀、DN50到DN600通径的软密封蝶阀，覆盖绝大多数工业管线的中小通径阀门驱动需求。
