电机频率适配型调谐质量阻尼装置

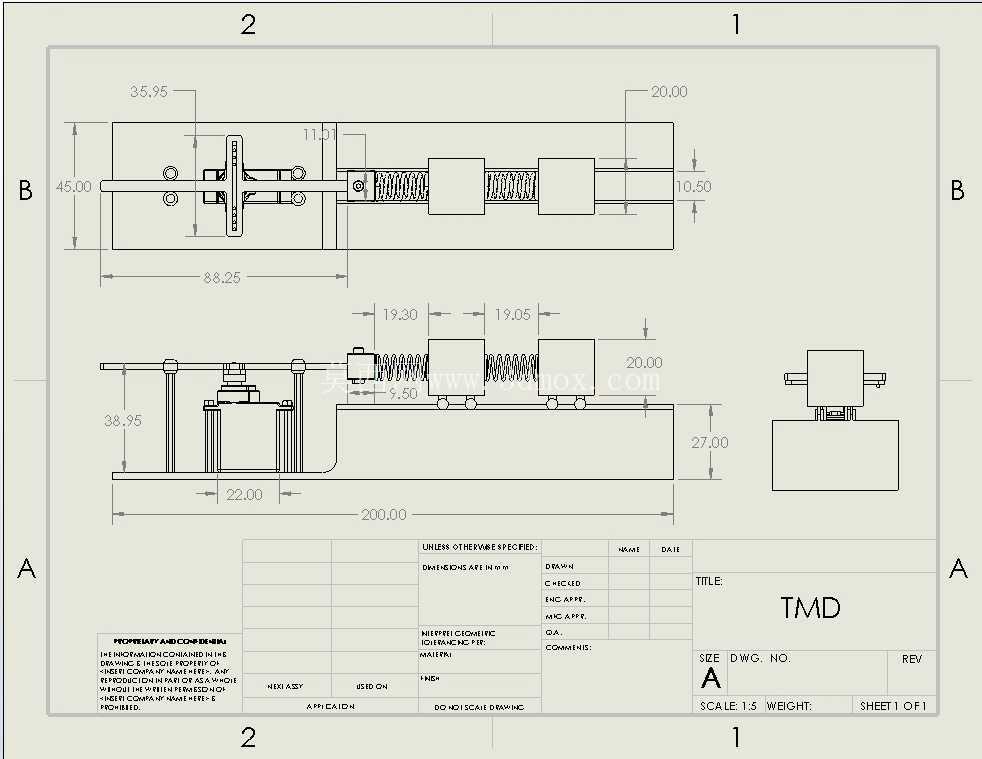

　　在工业现场的旋转类设备运维场景里，电机驱动的传动系统往往会因为输入频率波动、负载突变引发结构共振，这类振动轻则造成连接件松动、加工精度偏移，重则会导致焊缝开裂、轴承过早失效，调谐质量阻尼装置就是针对这类宽频振动工况设计的被动减振构件。这套阻尼装置采用直线导轨作为质量块的运动导向载体，导轨通过两端的立式支撑座固定在底部安装基板上，安装基板预留了多组螺栓过孔，可直接贴合在待减振结构的安装平面上，不需要额外加工复杂的定位槽，适配不同厚度的设备安装面，安装边界可根据现场的振动传递路径调整固定位置，既可以贴装在电机机座的侧面，也可以固定在传动梁的振动波腹位置。

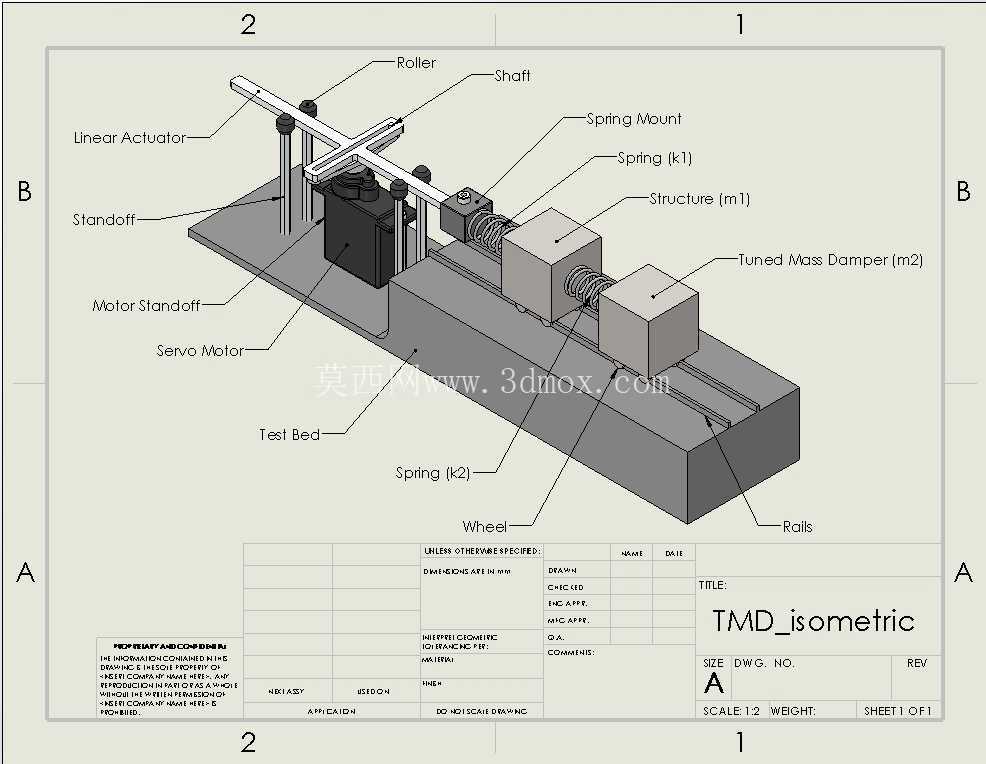

　　装置核心的调谐质量块分为两组，分别通过圆柱螺旋弹簧与导轨端部的固定挡块连接，两组质量块之间也设置了缓冲弹簧，这种双向弹簧约束的设计，能让质量块在导轨上做往复运动时，通过弹簧的形变吸收振动能量，同时避免质量块运动到行程极限时发生刚性碰撞。设计阶段需要先测算待减振结构的固有频率区间，再匹配对应刚度的弹簧与质量块的重量，让阻尼装置的固有频率与结构的扰动频率形成调谐匹配，当电机输入频率发生变化时，质量块会在惯性作用下沿导轨反向运动，抵消结构的振动位移，不需要额外的供电或者控制回路，属于纯被动式的减振结构，可靠性远高于主动减振方案，适合在高粉尘、强电磁干扰的工业车间环境下长期使用。

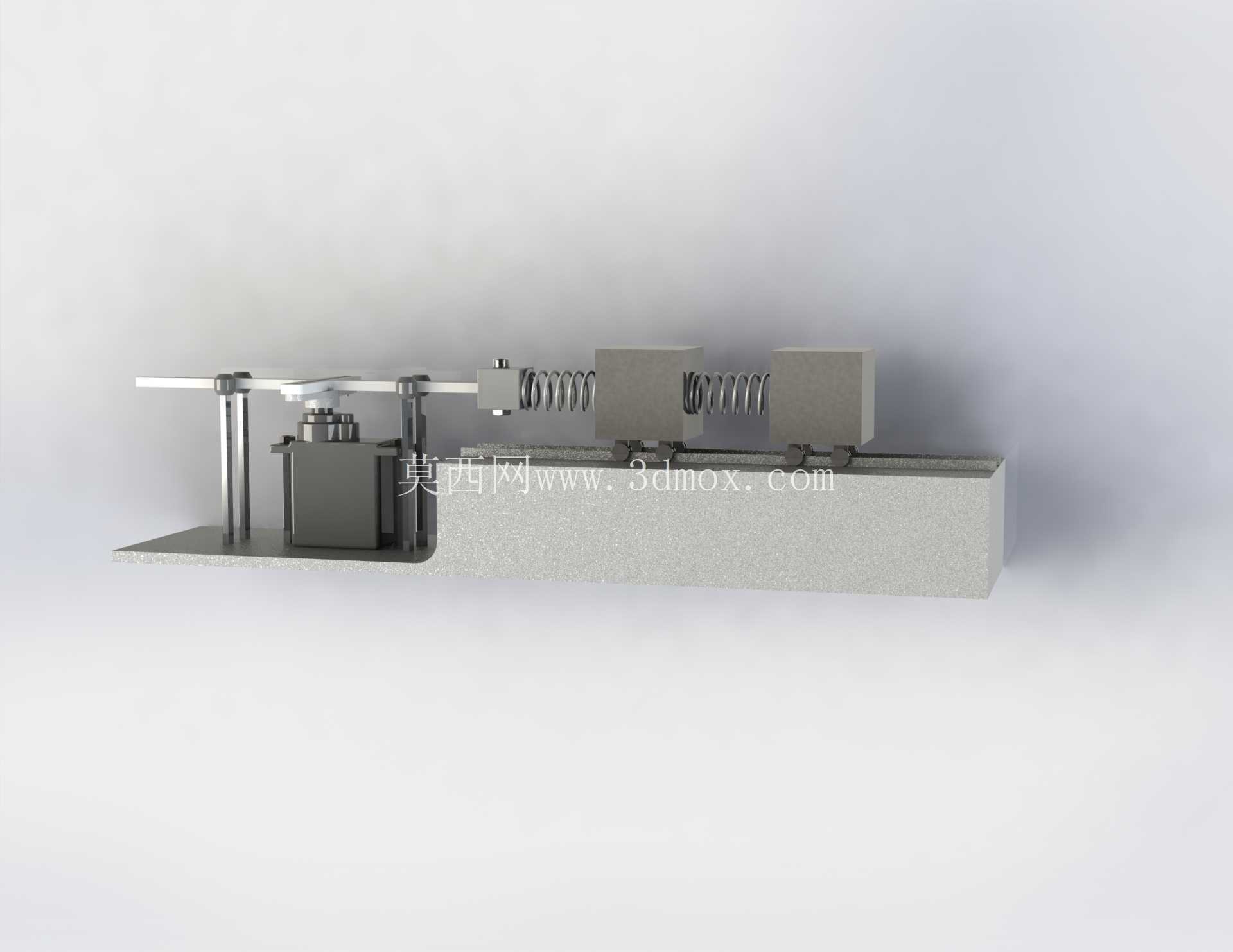

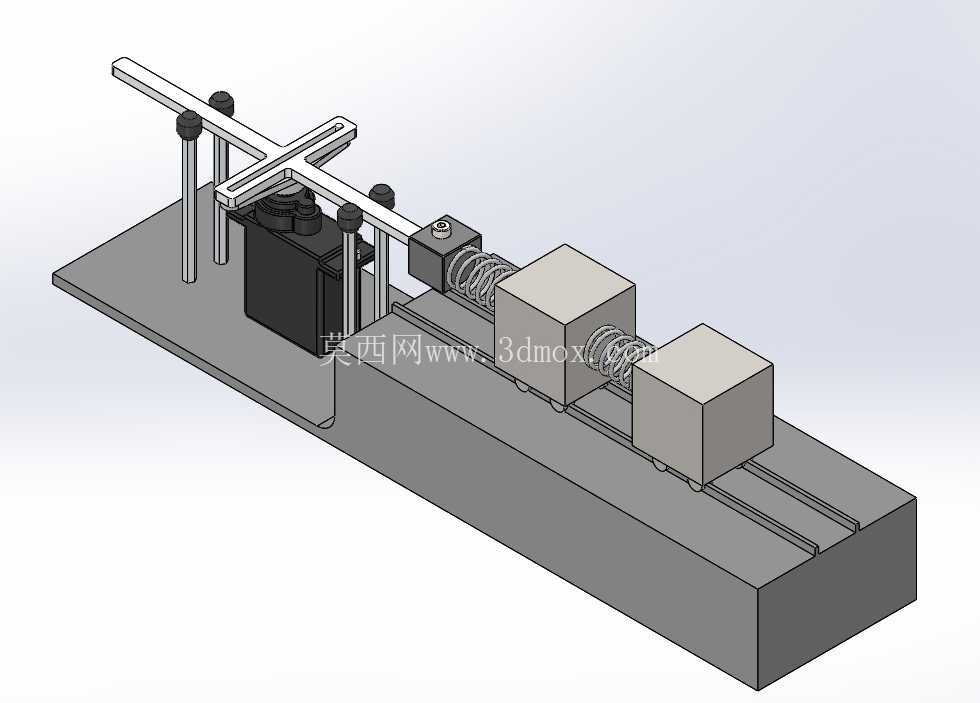

　　从结构细节来看，导轨采用的是低摩擦的直线光轴搭配直线轴承的组合，能减少质量块运动过程中的阻尼损耗，让振动能量的传递更顺畅，弹簧的两端都做了磨平处理，与质量块、端部挡块的接触端面贴合紧密，不会在长期往复运动中出现偏载变形。底部安装基板的平面度控制在合理公差范围内，保证安装后导轨的平行度偏差不会导致质量块卡滞，端部的支撑座采用沉头螺栓与基板连接，螺栓头完全沉入支撑座的沉孔内，不会突出表面干涉质量块的运动行程。

　　在实际选型应用中，需要先通过振动测试获取待减振位置的振动幅值与频率波动范围，再调整质量块的附加配重或者更换不同刚度的弹簧，让装置的减振频段覆盖电机的工作频率区间，这套结构的整体外形紧凑，横向安装尺寸可根据现场空间调整导轨长度，不会占用过多的设备安装空间，既可以应用在小型电机的机座减振，也可以通过多组并联的方式，适配大型传动结构的宽频减振需求。不同于传统的橡胶阻尼垫只能针对固定频率的振动进行衰减，这种调谐质量阻尼结构可以在一定频率范围内跟随振动频率的变化调整自身的运动响应，当电机因为调速、负载变化导致输入频率偏移时，装置依然能保持稳定的减振效果，不会因为频率偏离设计值出现减振失效的问题。结构上没有易损的橡胶件或者密封件，日常运维只需要定期给直线轴承补充润滑脂即可，维护成本极低，适合长期连续运行的工业生产场景。
